三臂式机床操作旋转手柄结构

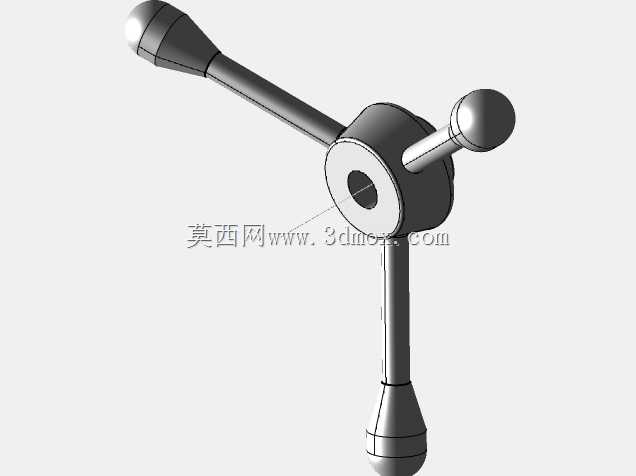

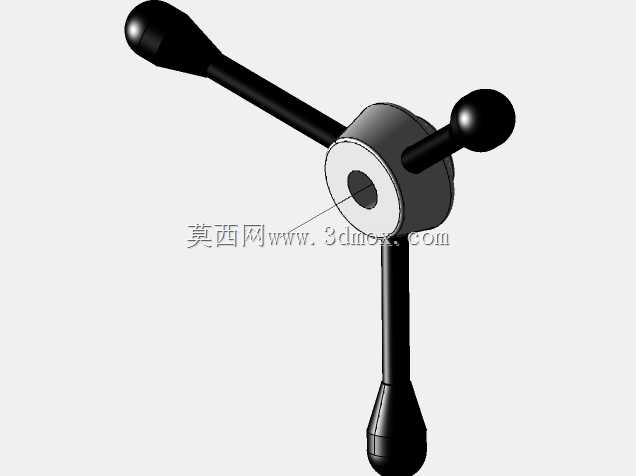

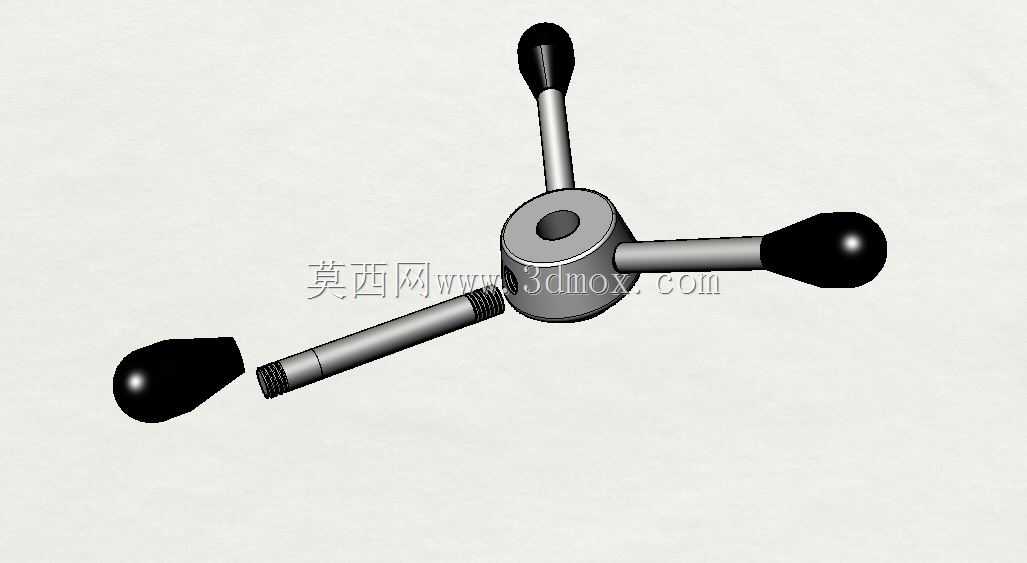

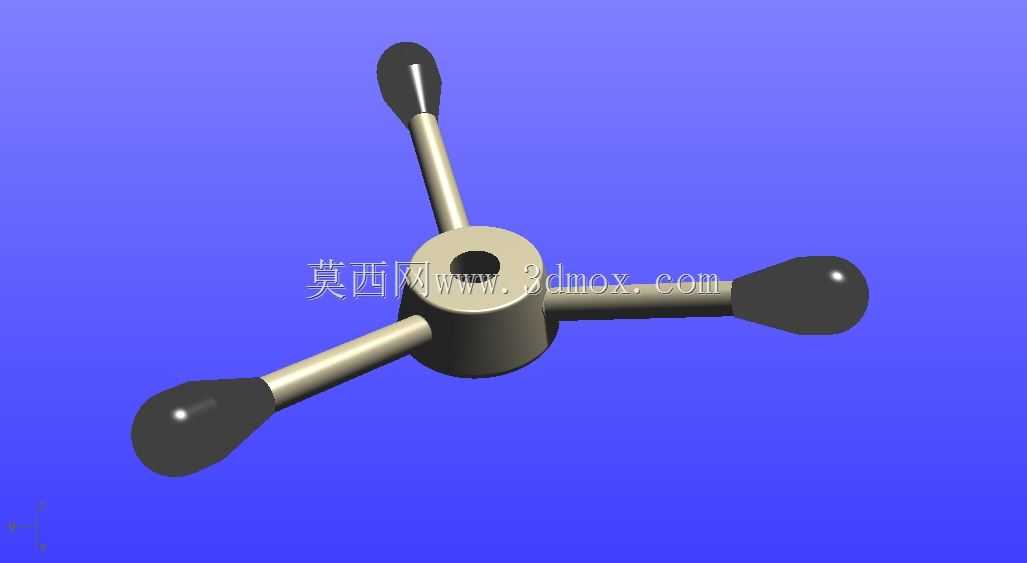

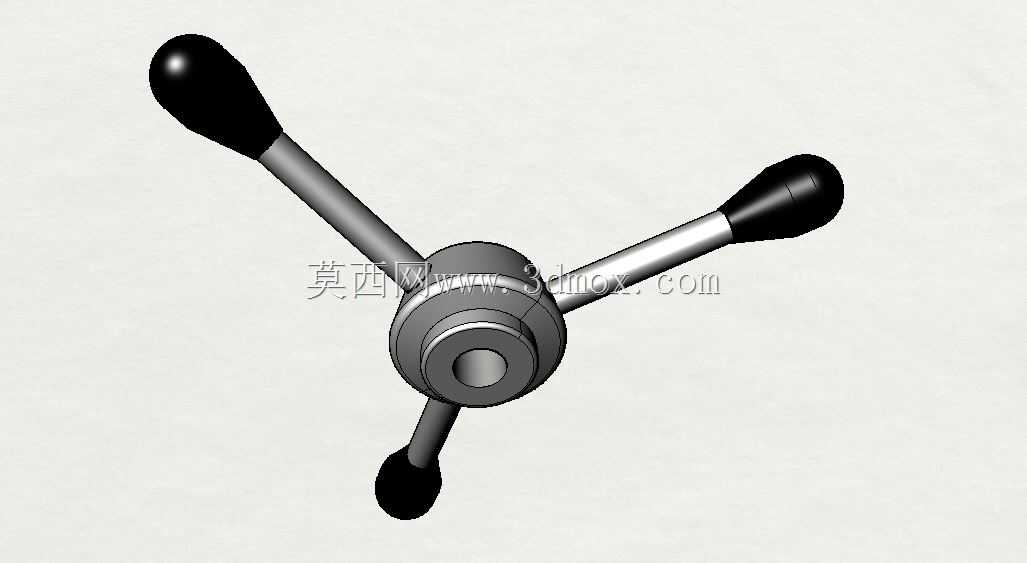

这款三臂式旋转操作手柄，是车床、铣床、钻床等通用金属切削设备上的核心手动操控部件，主要安装在设备进给轴调节端、主轴锁紧机构、工作台位移调节工位上，承担人工施力传递扭矩、完成设备工位调整与锁紧定位的功能，是机床操作环节中操作人员与设备直接交互的关键接触部件。从实际应用场景来看，这类手柄常布置在机床操作侧的易触及位置，操作人员无需借助额外工具，徒手即可完成施力操作，在设备手动对刀、工件装夹锁紧、进给量微调、工作台移位锁定等常规加工操作中，都需要通过这类手柄传递操作力矩，相比单臂手柄，三臂结构的设计能够让操作人员在任意旋转角度都能快速找到施力臂，无需刻意转动手柄到特定位置即可发力，大幅提升频繁操作场景下的操作效率，降低操作人员的动作幅度。从产品功能特性来看，三个沿中心轮毂周向120度均匀分布的操作臂，能够在同等施力条件下获得更稳定的扭矩输出，每个臂端的水滴形握持头采用符合人体工学的弧面过渡设计，表面做圆滑处理，避免棱角划伤操作人员手掌，长时间握持操作也不易产生硌手的不适感；中心轮毂位置设置有标准的安装通孔，能够与设备上的操作轴做同轴配合，通过键槽或者顶丝结构完成周向固定，确保手柄转动时能够无间隙传递扭矩，不会出现打滑空转的问题。从设计思路层面，这款手柄在结构设计时充分考虑了手动操作的施力习惯，臂长经过合理测算，既保证足够的力臂长度降低操作人员的施力力度，又不会因为臂长过长导致操作时与设备其他部件产生运动干涉；三个臂的对称分布结构让手柄整体的动平衡性能更好，快速转动时不会出现偏摆晃动的问题，长期使用也不会因为单侧受力不均导致安装轴出现偏磨。在安装边界方面，中心安装孔的尺寸适配常规机床操作轴的通用直径规格，手柄整体的旋转外径经过尺寸校核，安装后旋转范围内不会与机床的防护罩、操作面板、相邻操控部件产生碰撞，握持端的尺寸贴合成年男性手掌的握持尺度，施力时手掌能够完全包裹握持头，发力更稳定，整体结构采用金属材质制作，具备足够的结构强度，能够承受常规操作下的扳动力矩，不会出现臂部变形、断裂的问题，适配各类通用机床的手动操控工位使用。
