5转8mm绕线式弹性传动联轴器结构设计

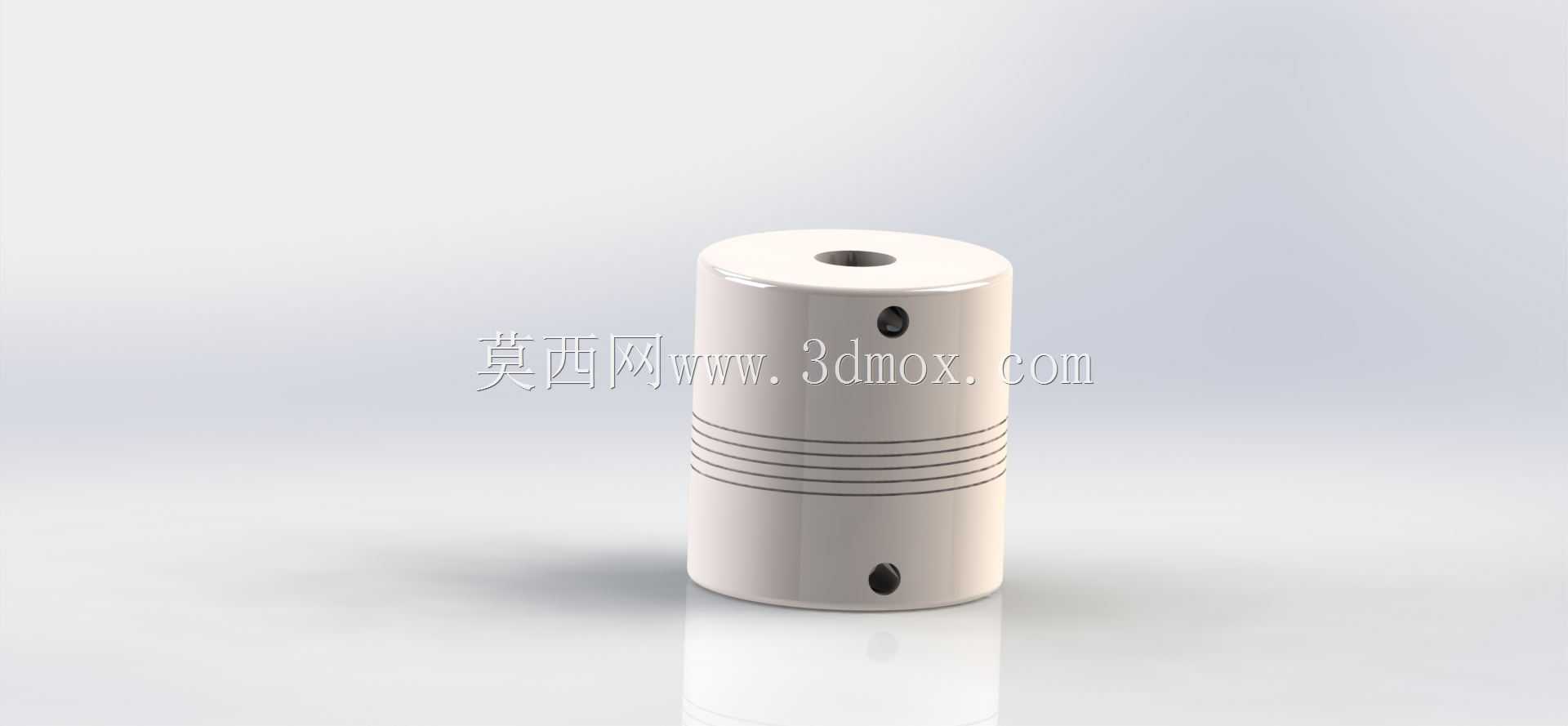

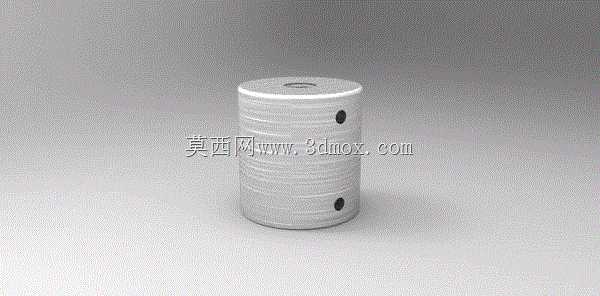

这款绕线式弹性联轴器主要面向小型精密传动场景设计，常见应用于3D打印机进给轴传动、小型桌面雕刻机主轴与步进电机连接、微型自动化输送模组的动力衔接、实验室小型流体计量泵的动力传递等对传动同轴度误差补偿有要求的轻载传动场合，能够在动力传输过程中有效抵消两端安装轴的径向偏差、角向偏差与轴向窜动，避免刚性连接带来的轴承额外负载、电机轴憋劲卡顿等问题，延长小型传动系统中电机与被驱动部件的使用寿命。从功能特性来看，该联轴器采用一体切割成型的绕线式弹性结构，柱体表面的连续螺旋切槽让整体具备均匀的弹性形变能力，相比传统顶丝式刚性联轴器，它不需要安装时严格保证两轴绝对同轴，允许安装过程中存在一定的对中误差，同时在传动启停瞬间可以吸收小幅冲击振动，让小型步进电机、伺服电机的动力输出更平顺，减少传动过程中的回差，提升进给类传动的定位精度。在设计思路上，这款联轴器采用整体圆柱式构型，两端分别适配5mm与8mm直径的传动轴，柱体侧面预留的顶丝孔用于安装紧固顶丝，安装时无需额外的法兰或连接座，直接将两端轴孔分别套入电机输出轴与被驱动部件的输入轴，拧紧侧面顶丝即可完成固定，安装流程简便，不需要复杂的调试步骤。柱体的螺旋切槽经过参数优化，在保证足够扭转刚性的前提下预留了合适的弹性形变余量，既不会因为刚度过低导致传动滞后、丢步，也不会因为刚度过高失去误差补偿能力，适配的传动扭矩范围完全覆盖小型桌面级设备的动力传输需求。从安装边界与尺寸来看，这款联轴器整体为圆柱构型，外径适配常规小型传动模组的安装空间，总长度适配常见小型步进电机的轴伸长度，两端轴孔的深度经过匹配设计，既可以保证轴插入后的接触长度足够传递扭矩，避免顶丝压接面积不足出现打滑，也不会因为轴孔过深导致安装时轴顶到联轴器内部无法到位。侧面的顶丝孔位置对称分布，紧固后可以让轴与联轴器的连接受力更均匀，长期运行不会出现松动偏移，整体结构没有多余的突出部件，安装后不会与周边的走线、机架结构产生干涉，非常适合空间紧凑的小型精密设备内部使用。
