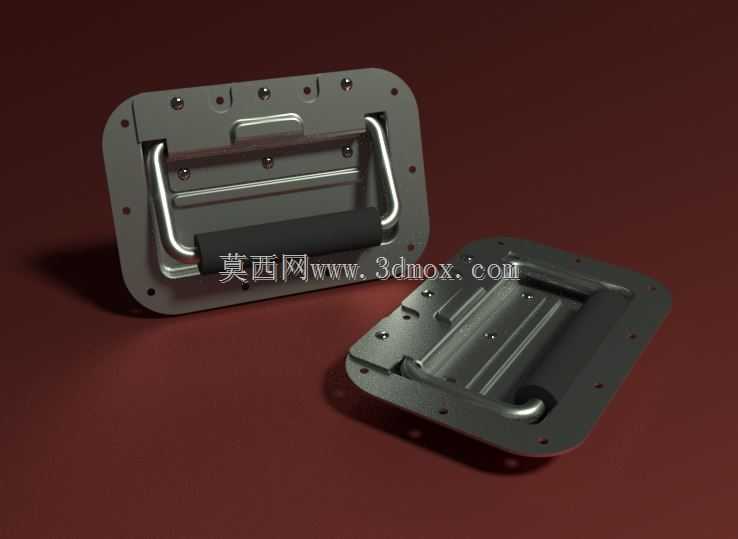

嵌入式运输设备弹簧回弹拉手结构

这款嵌入式弹簧回弹拉手，是专为各类硬质运输箱体、专业乐器储运箱、专业音响设备机柜设计的配套五金结构件，在户外演出设备转运、工业零部件长途运输、贵重仪器防护储运等场景中有着极高的应用普及率，能够在频繁搬运、复杂路况颠簸、多次开合使用的工况下保持稳定的使用性能，避免外置凸起结构在转运过程中发生勾挂、磕碰变形的问题。从实际使用功能来看，该拉手采用隐藏式嵌入安装设计，非使用状态下把手可完全贴合底座平面收纳，不会突出箱体安装面，既能够缩小箱体堆叠时的预留间隙，提升仓储与运输环节的空间利用率，也能避免搬运过程中凸起的把手被其他货物勾挂导致结构损坏，或是刮蹭相邻货物的外包装。结构内部集成了阻尼弹簧复位组件，当使用者松开把手后，弹簧会带动把手自动回弹至收纳位置，无需手动按压归位，能够有效避免搬运过程中把手晃动产生异响，也能防止把手在运输途中因震动自行脱出，减少不必要的结构磨损。在设计思路上，这款拉手采用了带安装法兰的一体式底座结构，底座四周均匀分布沉头安装孔，安装时可通过螺栓从正面直接固定在箱体壁的预留安装位上，无需在箱体内部额外设置固定支架，既降低了箱体生产环节的加工复杂度，也能让安装后的受力点均匀分布在整个法兰面上，在承受大重量提拉时不会出现局部应力集中导致的底座变形、安装孔开裂问题。把手部分采用弧形弯折的金属杆搭配防滑握持套，握持弧度贴合人手自然抓握的形态，表面的防滑套能够增大手部与把手之间的摩擦力，即使佩戴劳保手套搬运也能稳定握持，不会出现打滑脱手的情况。从安装边界来看，该拉手的底座为带圆角的矩形结构，安装时需要在箱体壁面开出与底座嵌入部分尺寸匹配的矩形沉槽，沉槽深度与底座嵌入段的厚度保持一致，确保安装后底座表面与箱体外壁齐平；法兰面的宽度大于沉槽尺寸，安装后可完全覆盖沉槽边缘的裁切缝隙，既能够提升安装后的外观整洁度，也能避免灰尘、雨水从安装缝隙进入箱体内部。底座上的安装孔位采用对称式排布，孔位间距符合行业通用的箱体五金安装尺寸规范，可直接替换同规格的老旧损坏拉手，无需重新在箱体上打孔调整，大幅降低后期维护更换的成本。整体结构的运动部件之间预留了合理的配合间隙，即使在低温、高粉尘的恶劣使用环境下，也不会因部件冷缩、粉尘卡滞导致把手无法正常弹出或复位，能够适应不同地区、不同工况下的使用需求。
