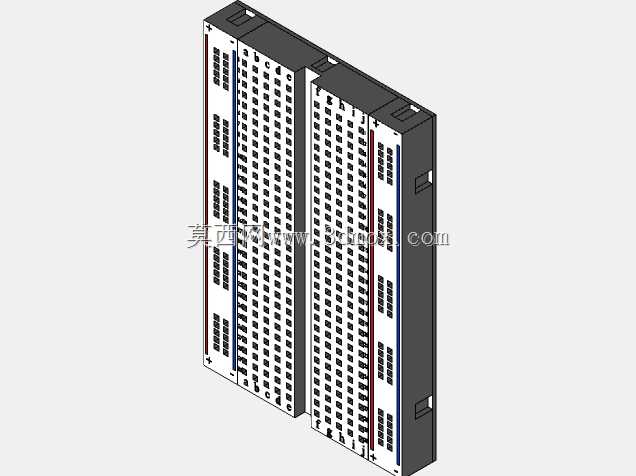

电子实验用无焊面包板三维结构设计

项目分类:3D模型 发布时间:2021-05-20 ID:178000
  • 电子实验用无焊面包板三维结构设计

无焊面包板是电子电路研发、教学实训场景中极为常用的基础实验载体,无需焊接即可完成各类电子元器件的快速插接与电路搭建,广泛应用于高校电子信息类专业课程实验、电子爱好者创意原型验证、中小批量电路功能预测试等场景,能够大幅降低电路试错成本,缩短原型验证周期,避免焊接操作带来的元器件损伤、接线不可逆等问题。这款无焊试验板采用多联拼接式结构设计,整体板面排布规整的插接孔阵列,孔位按照标准电子元器件引脚间距设置,可兼容直插式电阻、电容、二极管、三极管以及各类双列直插封装的集成芯片,同时预留了电源正负极专用接驳条,方便实验过程中统一接入供电线路,减少接线杂乱带来的短路风险。设计过程中充分考虑实验操作的实用性需求,板体侧边设置可拼接卡扣结构,多块同规格试验板可根据实验电路规模自由横向拼接扩展,满足不同复杂度电路的搭建需求;板面的插接孔内部采用弹性接触结构设计,能够保证元器件引脚插入后接触稳定,同时支持反复插拔使用,长期使用也能维持可靠的电气连接性能。产品外形尺寸约为8.2cm×5.5cm×0.85cm,整体厚度轻薄,可平稳放置于实验工作台面,也可通过配套固定件安装在实验支架上,适配常规桌面实验、嵌入式开发实训等多种安装场景;板体边缘做了圆角过渡处理,避免日常拿取使用过程中划伤操作人员,整体结构紧凑,占用实验台面空间小,同时孔位排布密度合理,既保证了足够的插接点位数量,也预留了元器件插拔的操作空间,避免相邻元器件过于拥挤导致的接线干扰、操作不便等问题。在电路实验过程中,使用者可根据设计的电路原理图,直接将元器件引脚插入对应孔位完成线路连接,无需借助焊接工具,实验结束后可直接拔下元器件收纳,试验板可重复投入后续实验使用,无论是简单的分立元件电路验证,还是复杂的单片机外围电路搭建,都能提供稳定可靠的免焊连接支撑,是电子实验场景中不可或缺的基础配套载体。
