ArduinoUnoR3简易存储外框结构设计

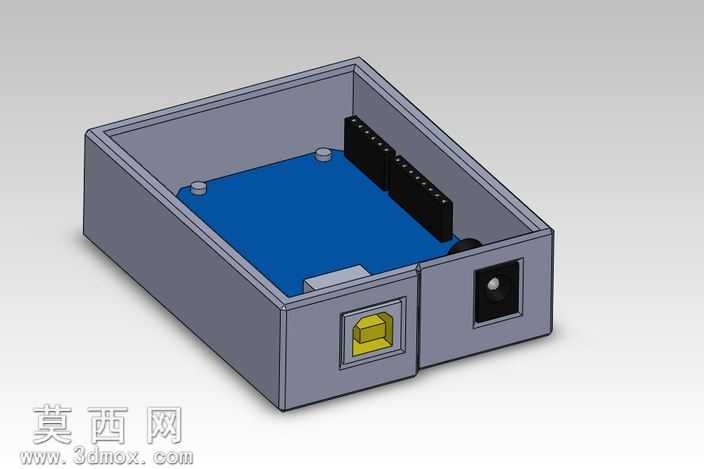

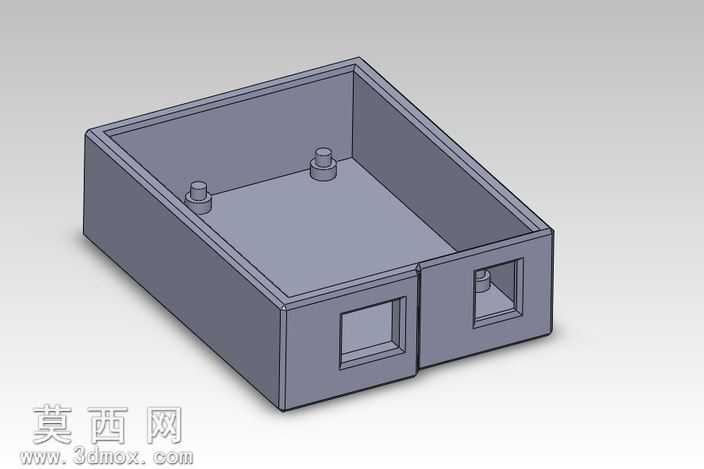

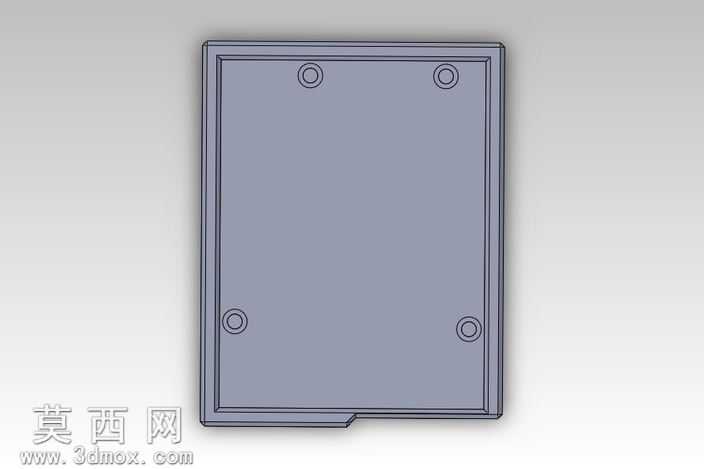

本作品是针对Arduino Uno R3开发板设计的简易框式存储模块外壳，整体采用三维建模软件完成全参数化结构设计，建模过程中严格匹配Arduino Uno R3开发板的标准安装孔位、接口尺寸，确保壳体与开发板的装配精度。模型整体为敞口式矩形盒体结构，外壳主体采用哑光深灰色硬质塑料材质渲染，内部承托开发板的安装基面设置为醒目的蓝色，通过材质色彩区分壳体结构与内置功能区域，提升模型的结构辨识度。建模阶段首先绘制盒体的外轮廓草图，通过拉伸命令生成基础壳体，再对壳体边缘做等距薄壁处理，预留均匀的壁厚保证壳体结构强度，同时在盒体内部对应开发板安装孔的位置设置圆柱形定位柱，定位柱高度与开发板安装后的悬空高度匹配，避免电路板底部与盒体直接接触造成短路风险。接口区域的结构设计是本模型的重点，在壳体侧面对应开发板USB接口、直流电源接口的位置分别开设精准的对位开孔，其中USB接口开孔做了内凹的方形导向结构，方便插接数据线时快速对位，电源接口开孔则匹配圆形DC插座的外形尺寸，开孔边缘做圆角过渡处理，避免锐边划伤线材。盒体内部预留了存储模块的安装空间，对应排针位置设置了避让槽，保证排针可以顺利外接扩展模块。渲染阶段采用柔和的环境光效果，对壳体的棱角边缘做轻微的倒角高光处理，既还原了塑料外壳的哑光质感，又清晰展现了壳体的内部结构布局，整体设计简洁实用，没有多余的装饰结构，完全围绕开发板的安装防护、接口外接、存储模块扩展的核心功能展开，结构设计紧凑合理，既可以对开发板起到基础的防护作用，也能规整存储模块的安装位置，避免外接模块松动移位，适合入门级开源硬件项目的快速外壳适配使用。
