圆柱型光电式接近传感器三维建模

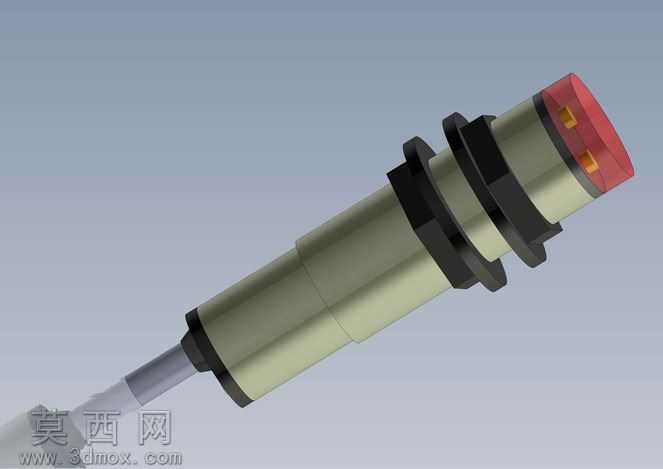

本作品为圆柱型光电式接近传感器的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先确定传感器的核心功能尺寸与安装适配参数，再逐步拆分各结构部件完成细节建模。整体模型严格遵循工业级光电接近传感器的真实结构比例，主体外壳采用圆柱阶梯轴式造型，建模时通过旋转凸台特征生成主体金属壳体的基础轮廓，壳体表面做哑光金属质感的材质处理，还原工业传感器常用的镀镍金属外壳的视觉效果，同时在壳体上设计两处六角锁紧螺母结构，通过拉伸切除与多边形轮廓拉伸完成螺母的特征建模，螺母表面做发黑氧化的材质渲染，还原真实安装锁紧件的外观质感。传感器前端为红色半透明的感应端盖，建模时采用薄壁拉伸特征生成端盖的壳体结构，材质设置为半透明聚碳酸酯材质，添加轻微的透光与折射效果，还原光电传感器前端透镜的视觉特性，端盖内部预留光电发射与接收元件的安装位，通过小尺寸拉伸凸台模拟内部的感应触点结构。传感器尾部为出线端结构，建模时做阶梯收窄的造型处理，模拟线缆引出的防护套结构，材质设置为软质橡胶质感，添加轻微的表面磨砂纹理，还原尾部防护套的真实触感表现。整体装配过程采用同轴心配合与端面重合配合完成各部件的定位，确保各零件之间无干涉错位，渲染阶段采用柔和的工业产品布光方案，主光源从侧上方打亮壳体的金属质感，辅助光源补光弱化阴影死角，最终呈现的模型结构清晰，各部件的功能分区明确，既还原了真实光电接近传感器的外观特征，也保留了内部结构的装配逻辑，可用于工业自动化场景的设备装配演示、传感部件选型参考以及相关教学演示场景使用，模型的各特征均保留可编辑参数，可根据实际选型需求调整壳体长度、直径、螺纹规格等参数，适配不同的安装使用场景。
