重型1.25英寸快拆QD挂扣结构设计

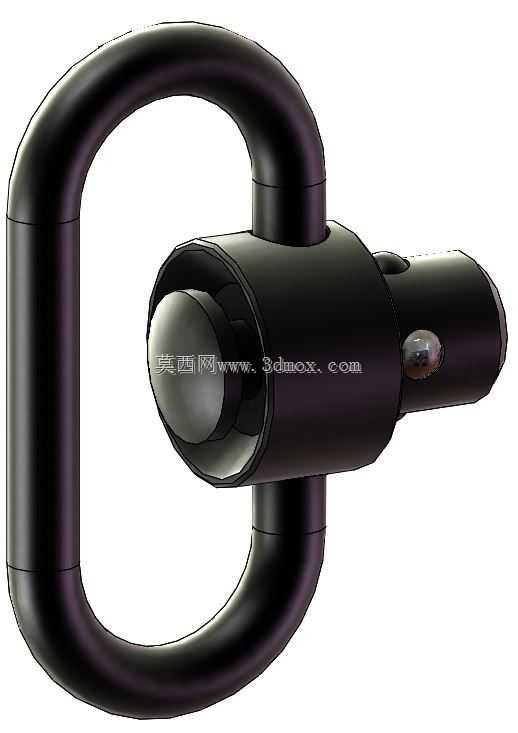

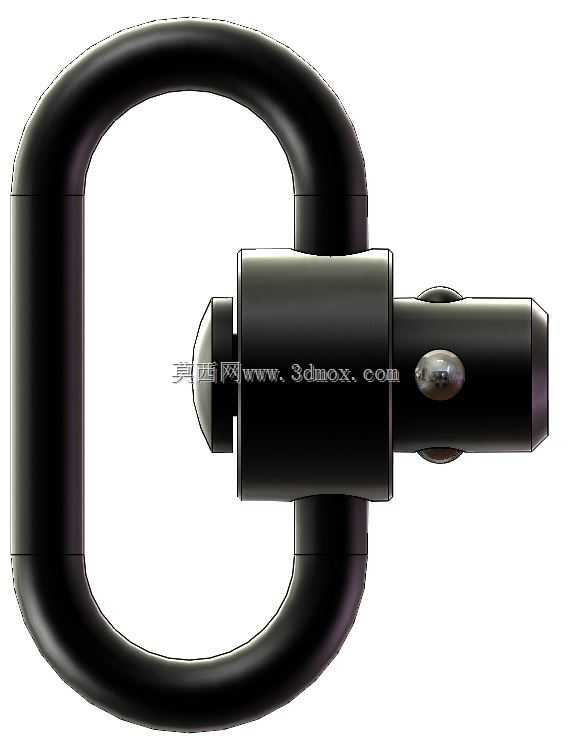

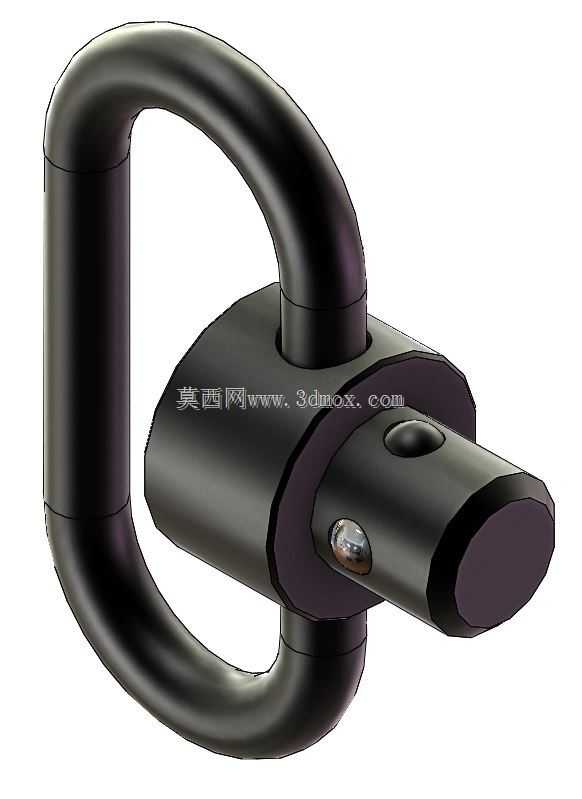

这款快拆挂扣主要应用在战术装具承载、户外装备挂载、工业工装吊点等场景，作为可快速拆装的连接构件使用，能够在需要频繁拆装挂载部件的作业场景中，大幅降低装拆操作的耗时，同时保证连接状态下的结构可靠性，避免挂载部件意外松脱。在实际使用中，这类挂扣常被用于战术背心上的附包挂载、枪背带的快速长度调节与拆装、户外登山装备的辅助挂点、工业生产中轻型工装的临时吊挂等场景，既可以承受额定范围内的静载荷与动态冲击载荷，又能通过侧置的按压按钮实现一键解锁，无需额外工具即可完成挂扣的开合操作，适配需要快速切换挂载状态的使用需求。从功能特性来看，这款挂扣采用U型弯杆配合横向插销的锁紧结构，U型弯杆采用大圆角过渡的成型设计，能够避免尖锐棱角对挂载织带、绳索造成的割损，同时弯杆的弧形轮廓可以更好地贴合织带表面，分散挂载时的局部压强，减少织带长期受力后的磨损变形。横向插销作为核心锁紧部件，内置弹性定位珠结构，当插销推入到位后，定位珠会自动卡入弯杆端部的定位凹槽内，实现无额外锁止件的自动锁紧，即便受到一定程度的轴向冲击，插销也不会意外回缩解锁；侧置的按压按钮与插销内部的解锁机构联动，按下按钮时会推动定位珠回缩，解除对弯杆的锁止，此时即可抽出插销打开挂扣，完成挂载部件的拆装，整个解锁操作单指即可完成，操作反馈清晰，不会出现卡滞或误触发的问题。在设计思路上，这款挂扣采用一体化多实体的结构设计，将弯杆、插销、按钮、弹性定位组件的装配关系完全整合，所有配合面都做了对应的公差匹配，插销与主体安装孔之间采用小间隙配合，保证插销滑动顺畅的同时不会出现过大的旷量，避免长期使用后因磨损导致锁紧失效。外形尺寸方面，这款挂扣适配1.25英寸宽度的标准织带，U型弯杆的内净宽度刚好匹配对应织带的穿入需求，弯杆的截面采用圆形设计，穿入织带时不会勾挂织带纤维，安装边界上，挂扣主体的横向总长度控制在紧凑范围内，安装后不会在装具表面形成过大的凸起，避免在狭窄空间内剐蹭周边物体，插销的行程经过精准计算，完全抽出后弯杆的开口尺寸足够穿过双层加厚织带与挂载件的挂耳，推入锁止后插销的端部与主体端面齐平，不会突出形成剐蹭点。整体结构没有多余的外露零件，所有活动部件都内置在主体内部，能够有效避免户外使用时泥沙、灰尘进入配合缝隙导致的操作卡滞，表面采用哑光硬质氧化处理，既提升了构件的耐磨性能，又不会产生反光暴露位置，适配战术场景的使用需求，结构强度经过受力校核，在额定承载范围内不会出现弯杆变形、插销断裂的问题，能够满足高频次拆装、长期承载的使用要求。
