小米手环2穿戴式智能运动追踪设备建模

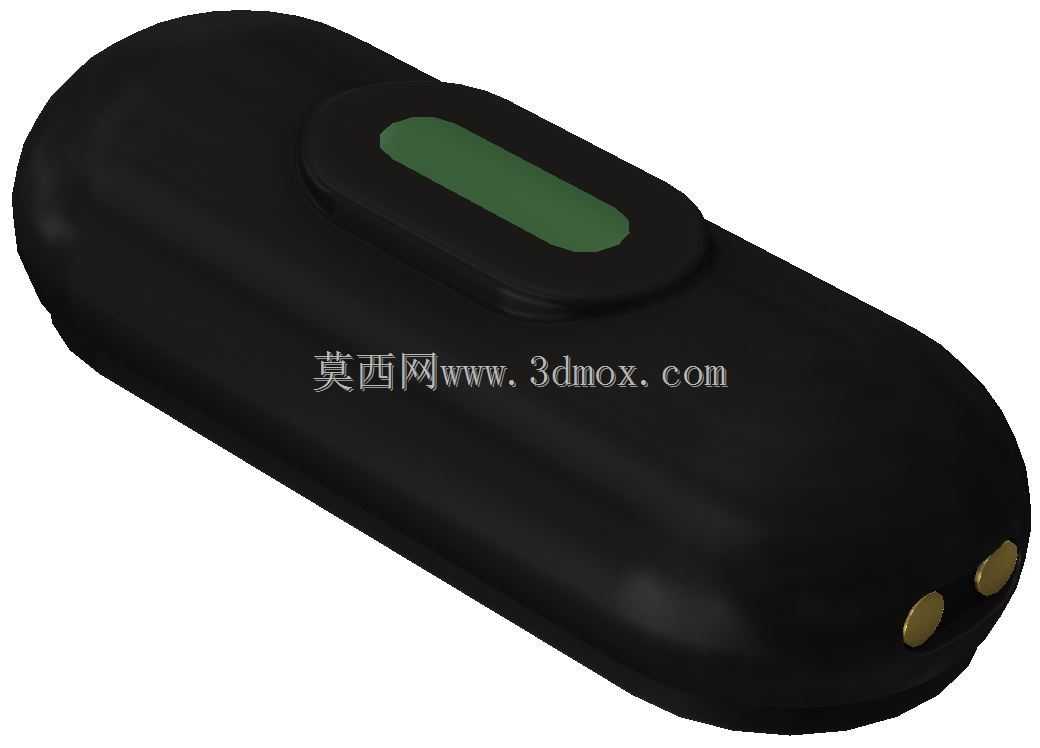

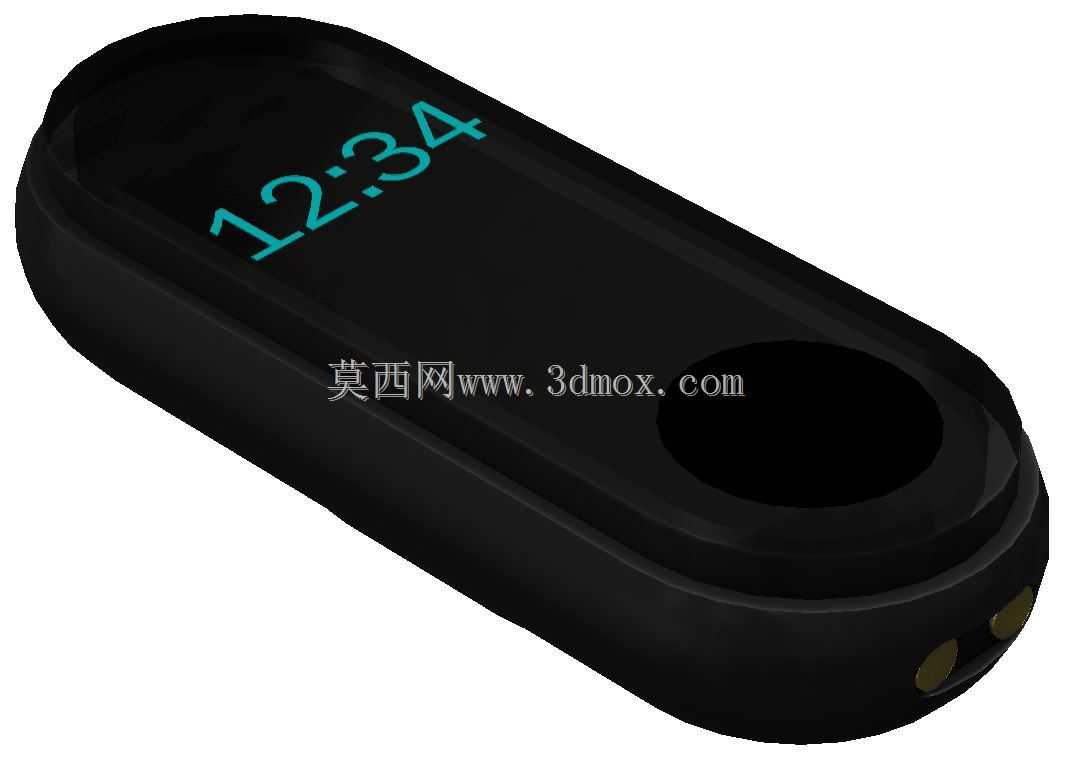

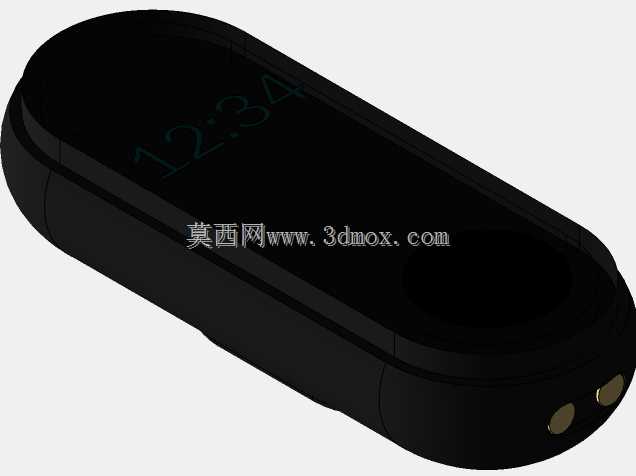

日常开展消费电子结构建模工作时，腕戴类智能设备的曲面处理一直是容易出现细节偏差的环节，这次针对小米手环2的建模，核心是还原其贴合人体腕部的佩戴适配逻辑，而非单纯复刻外观轮廓。从实际使用场景来看，这类腕戴追踪设备需要适配不同粗细的腕部，同时兼顾日常佩戴的异物感控制，因此主体部分的弧度设计并非规则椭球，而是结合人体腕骨外侧的曲面特征做了偏移修正，主体外壳的边缘做了连续的R角过渡，避免佩戴时硌腕，也能降低日常剐蹭中外壳磕碰开裂的风险。设备正面的显示区域做了下沉式的台阶设计，屏幕盖板与外壳的配合间隙控制在0.1mm以内，既可以避免日常使用中屏幕边缘被硬物直接刮擦，也能为屏幕贴合的泡棉层预留安装空间，屏幕下方的圆形触控区域做了微凸的触感设计，方便用户在运动状态下不用目视就能精准触达操作区域，减少运动中操作设备的分心风险。主体底部的充电触点采用了内凹式的沉台设计，两个镀金触点的间距做了防呆处理，配套的充电夹对位时不会出现正负极接反的问题，沉台结构也能避免日常佩戴时汗水、灰尘直接堆积在触点表面，降低触点氧化导致的接触不良概率。腕带与主体的连接采用了嵌入式的卡扣结构，主体两端的卡槽深度做了精准控制，既保证腕带安装后不会在剧烈运动中脱落，也能让用户无需额外工具就能快速拆卸主体，完成充电或者腕带更换操作。建模过程中对主体的壁厚做了均匀化处理，整体壁厚控制在1.2mm，既满足结构强度要求，也能控制整体重量，长时间佩戴不会出现腕部负重感，内部的元器件安装空间做了分层预留，分别对应主板、电池、心率传感器的安装位，各个元器件之间的避让间隙控制在0.3mm，满足组装工艺的公差要求。设备整体的外形尺寸控制在适合多数人佩戴的区间，主体长度方向的弧度贴合腕部曲率，佩戴时不会出现主体两端翘起的问题，安装腕带后整体的突出高度控制在合理范围，穿长袖衣物时不会出现袖口勾挂设备的情况，适配日常通勤、运动健身、睡眠监测等多场景的佩戴需求。
