户外刀具贝克尔手柄衬套结构设计

　　在户外刀具的改装与定制领域，刀柄衬套是直接影响握持手感与刀具装配稳定性的核心配件，很多资深刀友在对KA-BAR、贝克尔这类经典直刀进行个性化调整时，都会选择在刀柄与刀茎之间加装聚合物衬垫，一来可以缓冲使用过程中刀身传递到手柄的震动，二来不同色彩的衬垫也能形成视觉分层，提升刀具整体的外观辨识度。这类衬套的加工难点在于轮廓必须与手柄内侧面完全贴合，一旦轮廓偏差超过0.1mm，装配后就会出现衬垫外露、手柄贴合不严的问题，长期使用还容易积攒泥沙，加速手柄固定螺丝的锈蚀。

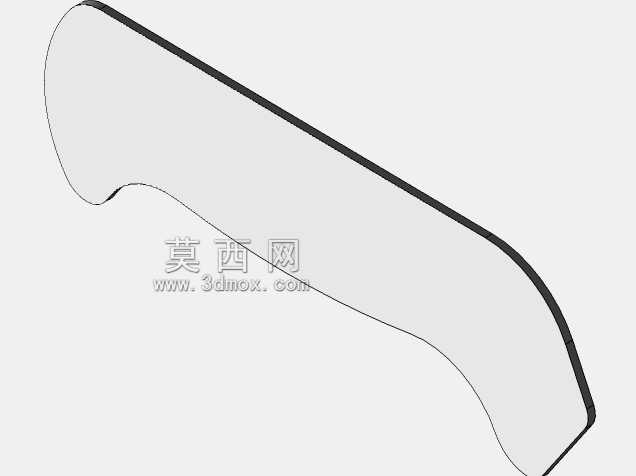

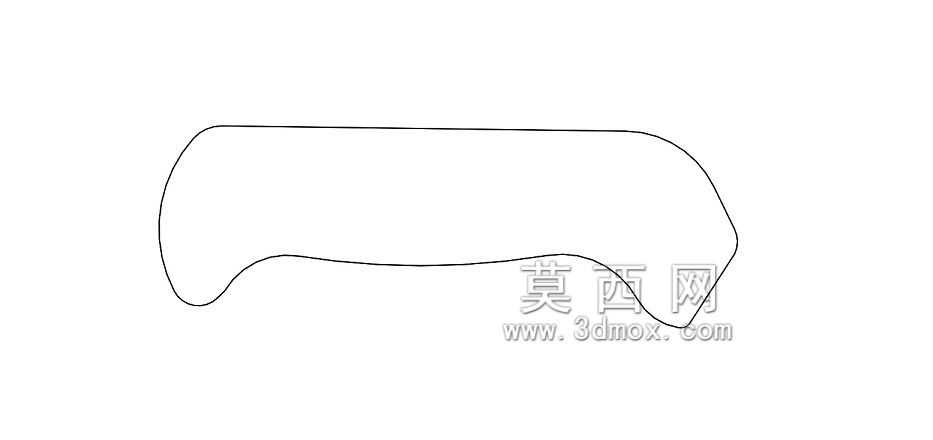

　　本次设计的衬套结构，完全匹配贝克尔系列直刀的手柄安装边界，整体厚度控制在单张1mm，两张叠加后刚好填满刀茎与两侧手柄片之间的预留间隙，不需要额外对手柄或者刀茎进行打磨修整。建模过程中没有直接套用公开的图纸参数，而是先通过实物拓印的方式获取手柄贴合面的轮廓曲线，再将拓印的轮廓导入三维建模环境中，逐段对圆弧段进行相切拟合，确保每一段曲线的过渡都和实物手柄的内凹弧度完全匹配，避免出现硬拐点导致装配后衬垫起翘。

　　从实际使用场景来看，这类衬套除了满足刀友个性化改装的需求外，在刀具维修领域也有很高的应用价值，很多使用年限较长的老款贝克尔直刀，原有的衬垫会因为长期受力、温湿度变化出现老化收缩的问题，导致手柄出现旷量，握持时能感觉到刀身与手柄之间的轻微晃动，这时候更换匹配的衬套就能快速恢复手柄的装配紧密度，不需要更换整套手柄配件，大幅降低维修成本。在加工适配性上，衬套的轮廓没有设计过小的内尖角，最小圆弧半径控制在1.5mm以上，既适合用激光切割加工G10、米卡塔这类硬质衬垫材料，也能满足数控铣削加工铝合金、钛合金等金属衬垫的工艺要求，不需要额外做工艺补正。

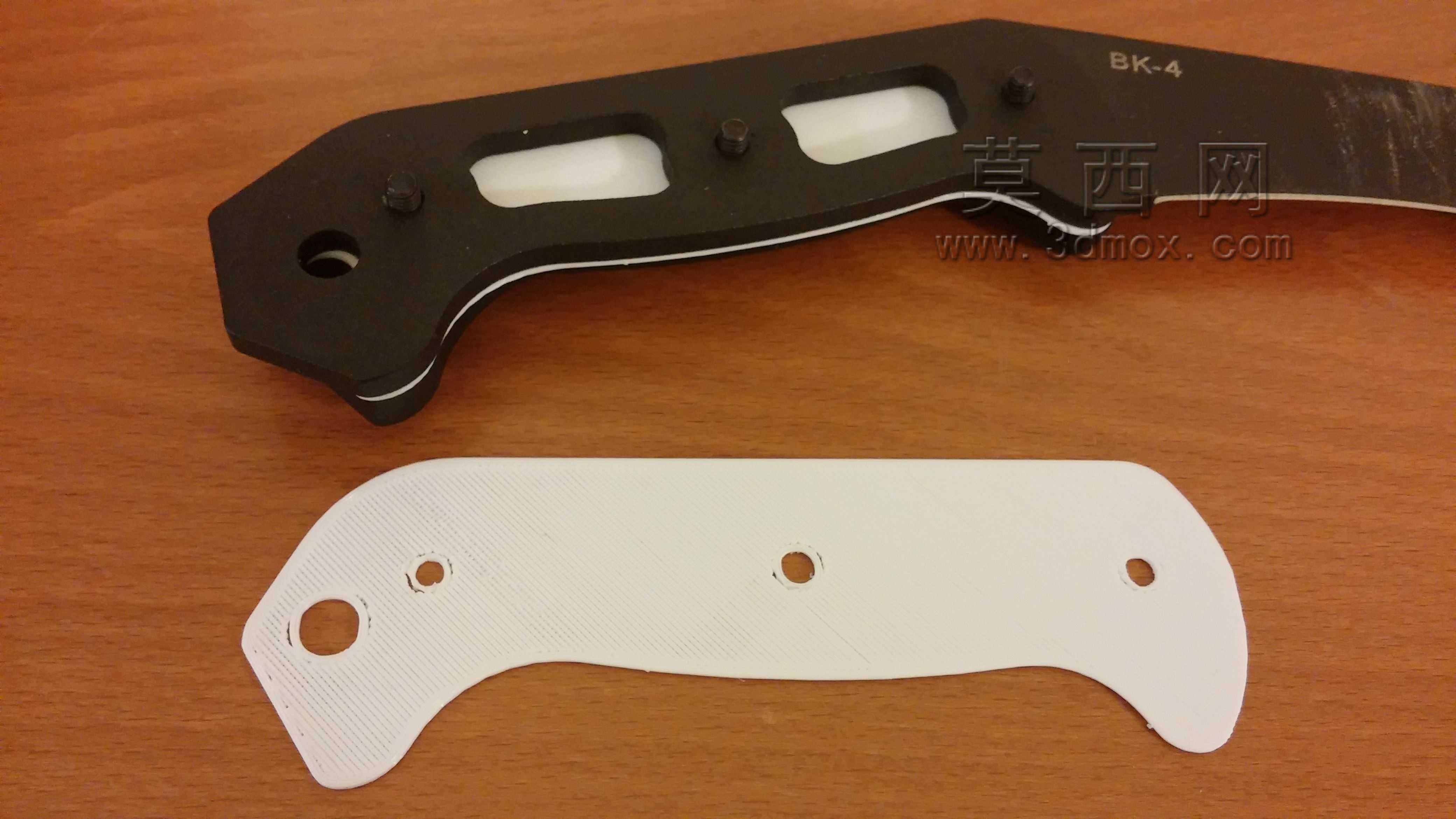

　　安装边界的尺寸匹配是这类配件设计的核心，衬套上预留的三个固定孔位，完全对应手柄上的螺丝安装位置，孔位公差控制在±0.05mm，装配时螺丝可以顺畅穿过衬套，不会出现孔位错位需要重新扩孔的问题。衬套的外轮廓比手柄贴合面的轮廓小0.2mm，装配后衬垫边缘不会超出手柄外沿，不会出现硌手的问题，同时也能避免因为加工误差导致衬垫外露影响外观。衬套靠近刀颈位置的轮廓做了微小的让位设计，避开刀茎与护手衔接的圆角位置，确保装配时衬套可以完全贴平刀茎表面，不会出现局部顶起的问题。

　　从结构设计的细节来看，衬套表面没有做多余的防滑纹理，因为衬垫是夹在刀茎与手柄片之间的，完全靠螺丝锁紧后的静摩擦力固定，额外的纹理反而会减少贴合面积，降低锁紧后的稳定性。衬套的边缘做了0.1mm的倒角处理，既可以去除激光切割或者铣削产生的毛刺，也能在装配时引导衬套快速对准安装位置，提升装配效率。针对不同用户的改装需求，这个衬套的模型可以快速调整厚度参数，不管是需要0.5mm的薄衬垫做微调，还是2mm的厚衬垫调整手柄握持厚度，只需要修改拉伸特征的厚度参数就能生成对应的模型，不需要重新绘制轮廓曲线，能大幅缩短定制改装的建模周期。

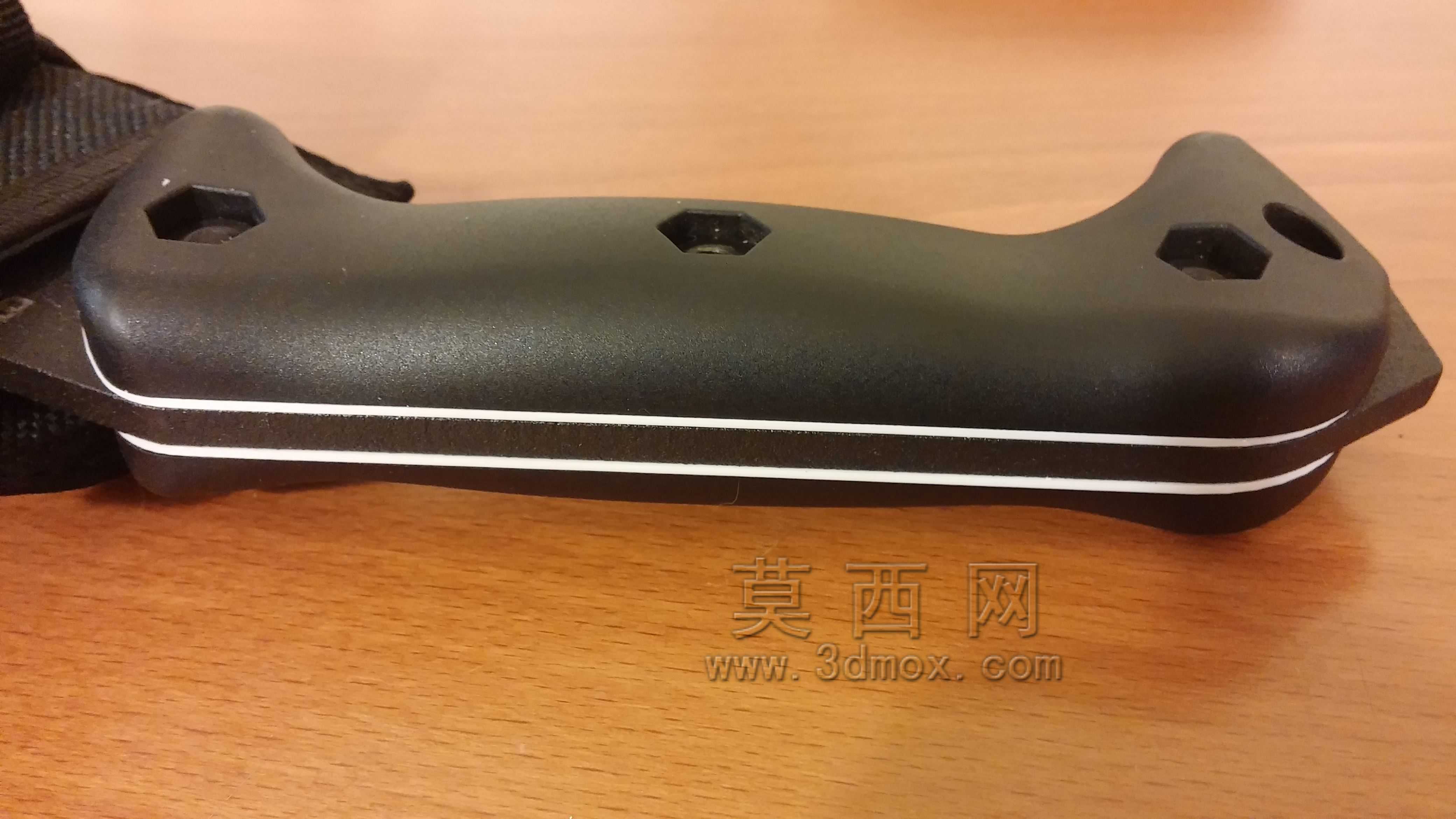

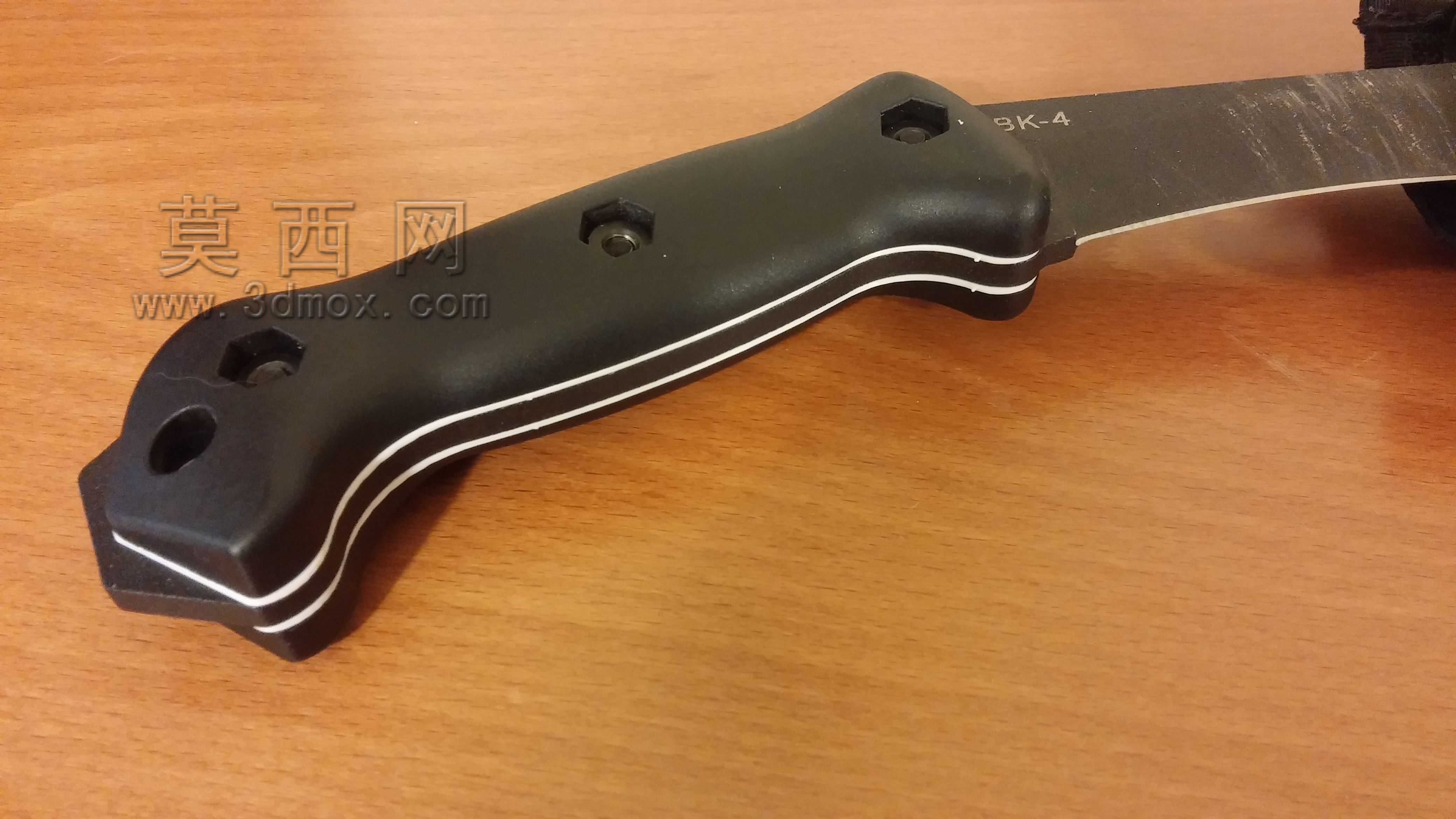

　　在实际测试中，按照这个模型加工的BK4材质衬垫，装配后手柄的锁紧力度均匀，握持时能明显感觉到刀身的震动被衬垫吸收了一部分，长时间劈砍、切削作业时，手掌感受到的震感比没有衬垫的时候降低很多，同时黑白分层的视觉效果也让手柄的线条感更加突出。很多刀友之前自己手工裁剪衬垫的时候，很容易出现轮廓不对称、孔位偏移的问题，这个标准化的衬套模型可以直接对接加工设备，不需要反复修磨，一次加工就能达到完美的装配效果，不管是个人玩家改装自用，还是小批量定制加工配件都能适用。
