车床尾座结构三维设计

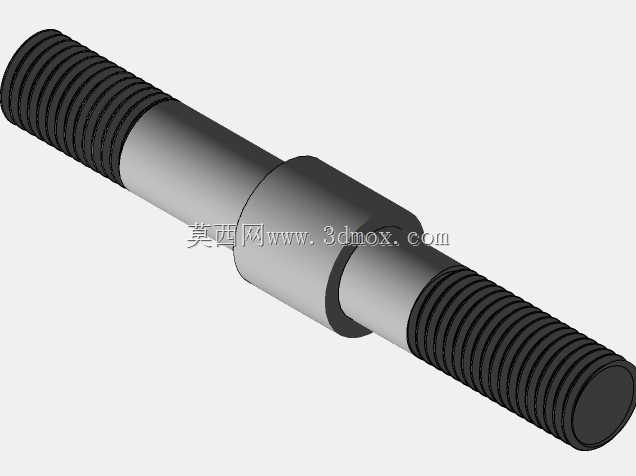

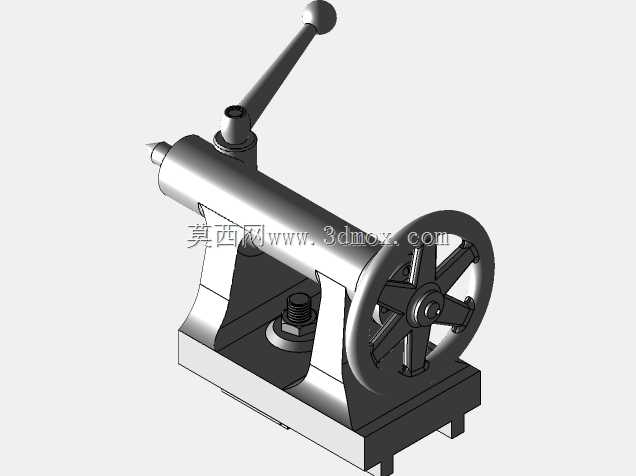

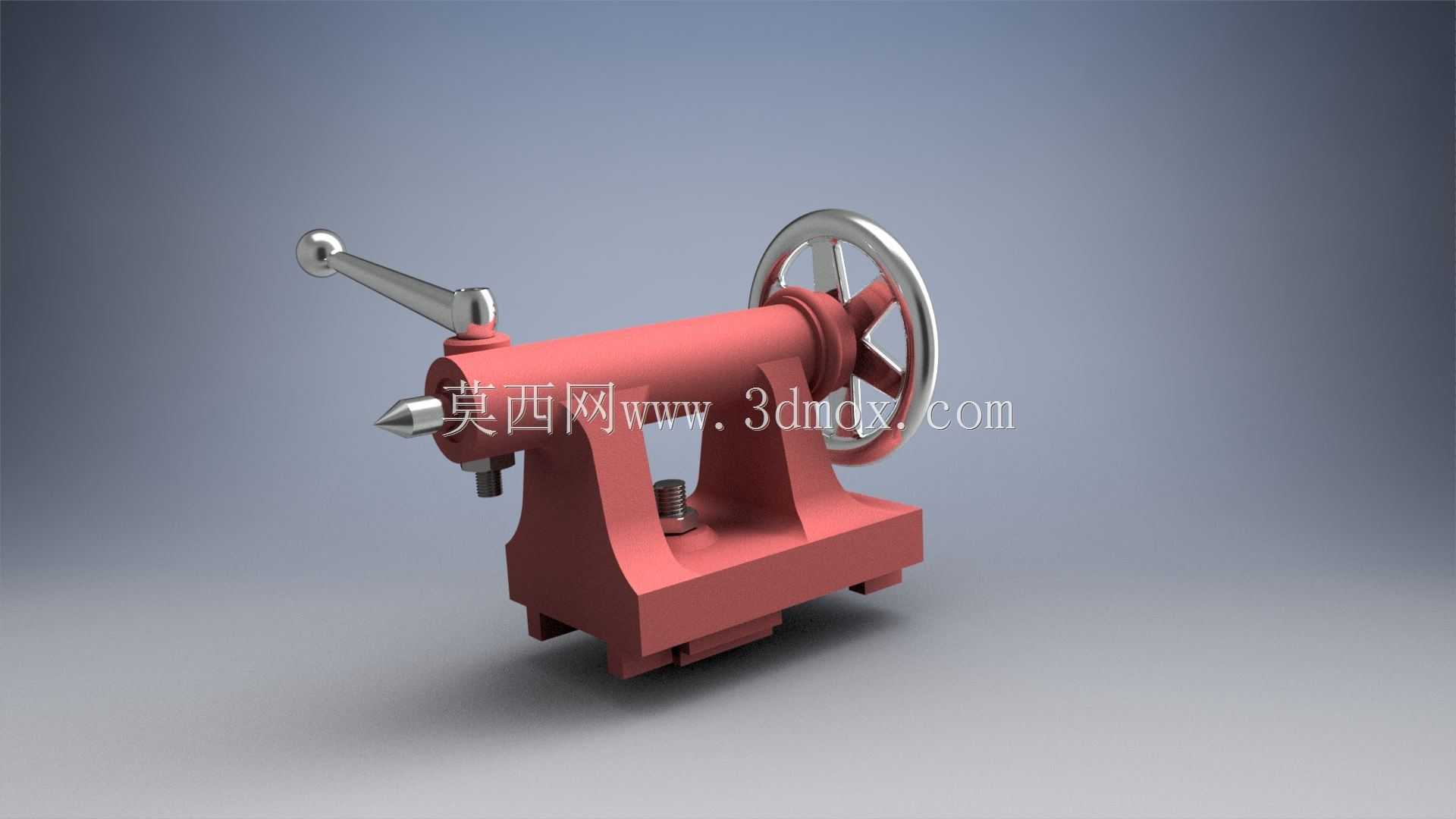

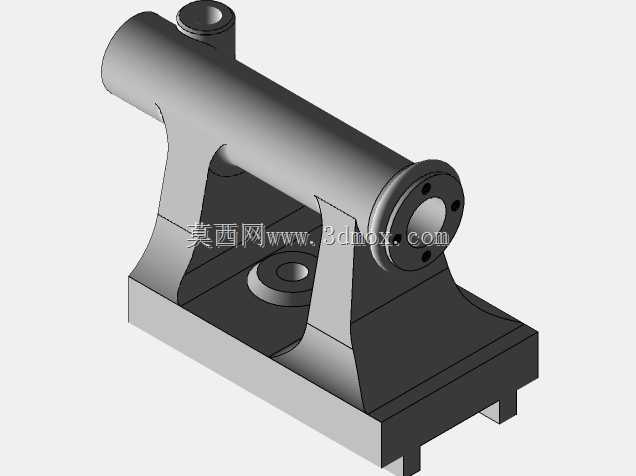

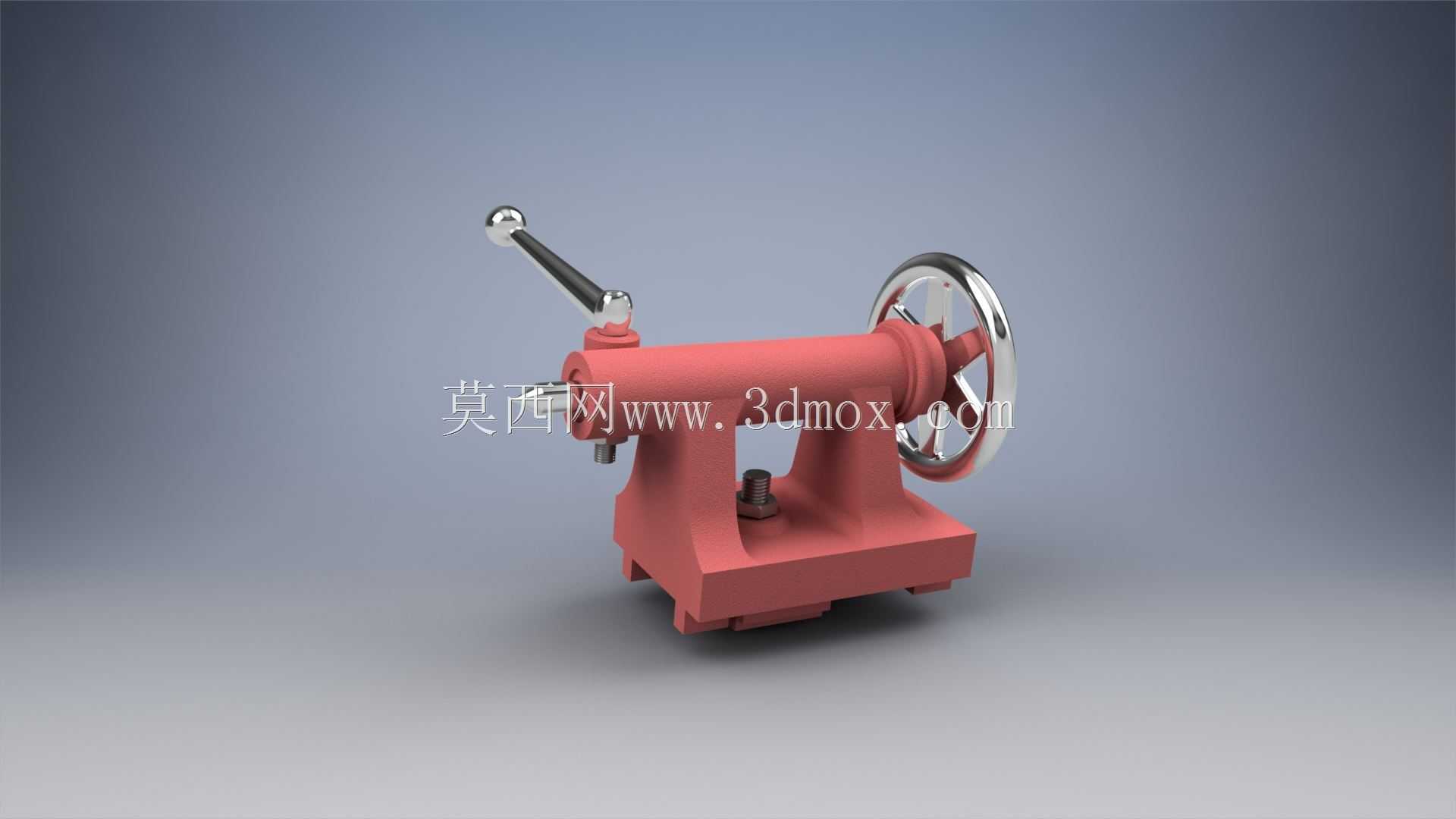

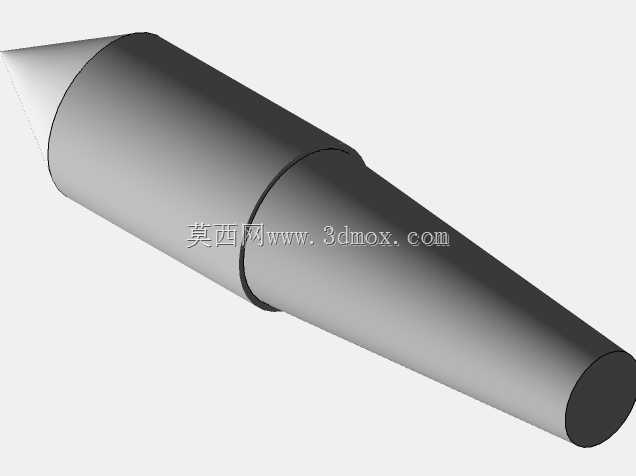

车床尾座是卧式车床核心配套功能部件，主要安装在车床床身的右侧导轨段，可沿导轨方向做纵向滑移调整，适配不同长度轴类、盘类工件的装夹加工需求，在普通卧式车床、数控卧式车床的外圆车削、端面车削、钻孔、铰孔、攻丝、长轴类零件顶持加工场景中承担关键作用。这款尾座的整体结构采用分体式铸造基座设计，基座底部设置与车床床身导轨匹配的导向滑槽，安装时可直接卡入床身导轨，通过底部锁紧机构实现位置固定，安装边界完全适配常规卧式车床的导轨间距与安装基面高度，无需额外改造即可完成装配。尾座核心功能部件包含套筒组件、锁紧机构、进给手轮、操作手柄、顶尖安装位几个部分，套筒内部设计有标准莫氏锥孔，可直接安装固定顶尖、回转顶尖、钻头、铰刀等加工辅具，通过侧面手轮的旋转带动内部丝杠传动，驱动套筒沿轴向做进给移动，实现顶尖顶持工件或者刀具进给加工的动作，手轮旁设置的操作手柄可实现套筒的快速锁紧，避免加工过程中套筒移位影响加工精度。设计过程中重点考量了尾座的刚性与操作便利性，基座采用加强筋结构设计，在降低整体铸件重量的同时保证足够的结构刚性，可承受大切削量加工时的轴向顶持力，避免加工过程中出现振刀、工件移位的问题；操作手柄的位置设置在尾座体侧上方，符合操作人员的常规操作习惯，无需大幅调整姿势即可完成尾座锁紧、套筒调整的操作，手轮采用辐条式结构，转动时握持手感顺畅，进给调节的阻尼适中，可实现小行程的精准进给调整。尾座的整体外形尺寸经过优化，在保证足够的套筒行程与顶持力的前提下，尽可能压缩尾座体的横向占用空间，避免与车床刀架的移动行程产生干涉，适配最大加工长度范围内的各类工件装夹需求，不管是短轴类零件的钻孔加工，还是长轴类零件的双顶装夹车削，都能提供稳定的支撑与定位。细节设计上，尾座体表面做了平整化处理，铸件边角做了圆角过渡，既避免应力集中提升部件使用寿命，也方便日常加工过程中的切屑清理与设备维护，各运动部件的配合间隙经过合理设计，既保证运动顺畅无卡滞，也不会出现间隙过大导致的精度偏差，完全满足常规金属切削加工的精度与刚性要求。
