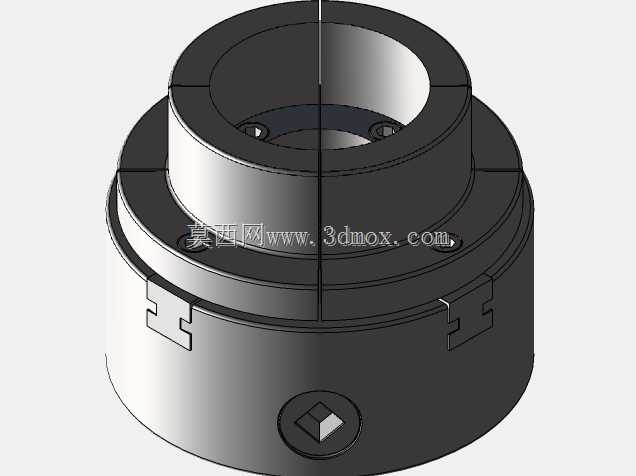

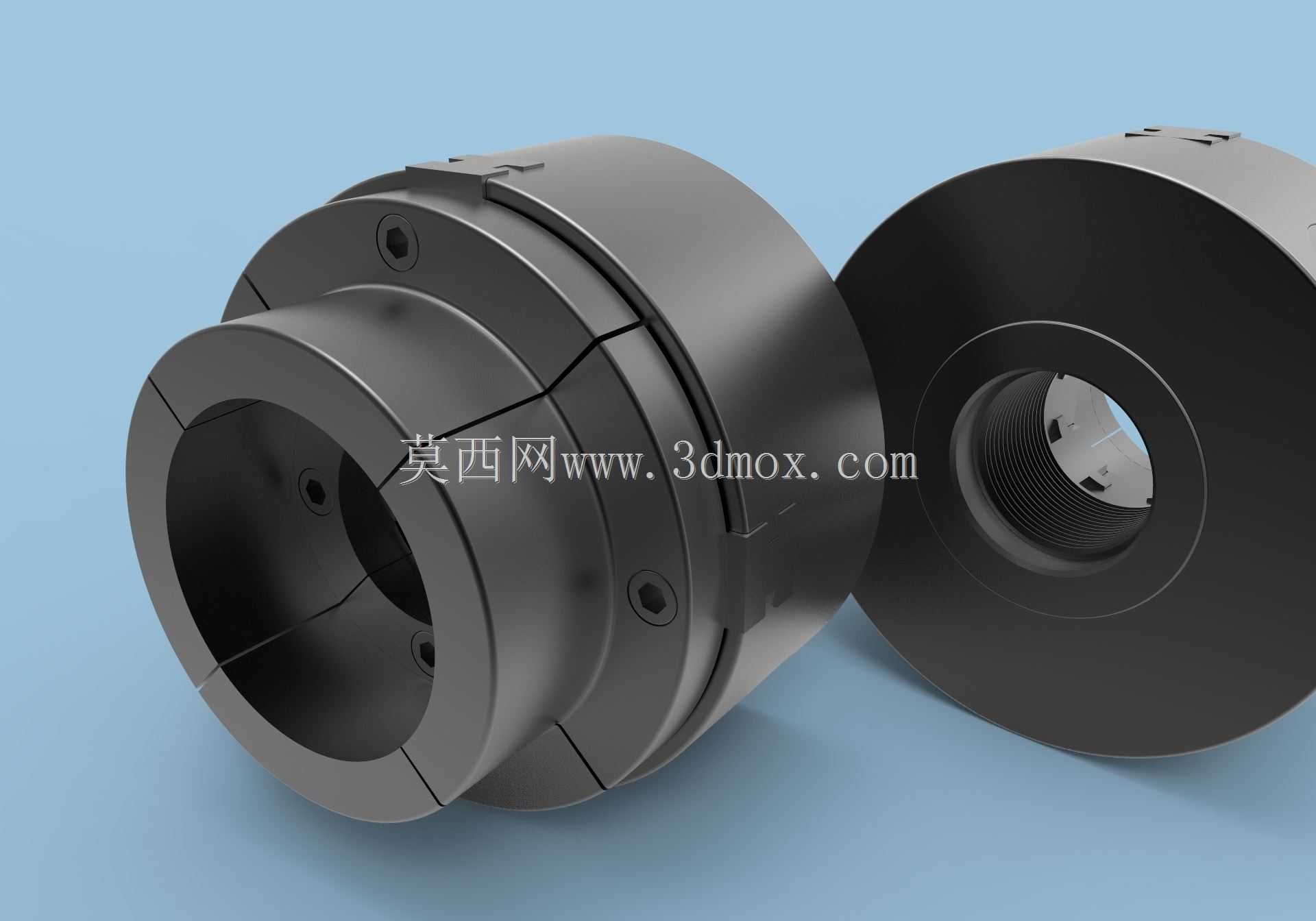

125mm规格四爪木工车床卡盘夹头结构

这款卡盘夹头是木工车床加工场景中的核心装夹部件，主要适配中小型木工车床的主轴端装夹需求，广泛应用于实木工艺品车削、木旋制品加工、小型家具配件成型、木工DIY创作等场景，能够在木料高速旋转车削过程中提供稳定可靠的夹持力，避免木料抖动、飞脱的风险，保障车削加工的精度与操作安全。从实际用途来看，该夹头可适配不同形态的木料装夹，既可以通过内撑方式固定带内孔的筒状木料，也可以通过外夹方式固定圆柱、方料等规则或不规则毛坯木料，配合木工车床完成外圆车削、端面车平、内孔镗削、旋切成型等多道木工车削工序，是木工作业中替换简易顶针装夹、提升装夹适配性的关键附件。在功能特性上，这款四爪结构的夹头采用分体式卡爪设计，卡爪同步收拢或张开的过程中能够自动适配木料的外形轮廓，相比三爪卡盘对非圆截面木料的适配性更强，夹持接触面带有防滑咬合结构，能够嵌入木料表层提升夹持摩擦力，即使在大进给量车削硬木材质时也能保持装夹稳定性，夹头主体采用高强度金属材质加工，整体刚性充足，长期承受车削交变载荷也不易出现变形或卡滞问题。从设计思路来看，这款夹头采用了分体组合式的结构布局，主体分为法兰连接段、卡爪驱动段、夹持工作段三个部分，法兰连接段直接对接车床主轴，通过螺纹配合实现快速装拆，卡爪驱动段内置同步联动结构，转动调节部件即可带动四个卡爪同步径向移动，无需逐个调整卡爪位置，能够大幅缩短木料装夹的辅助时间，夹持工作段的卡爪做了分体开缝设计，在收拢夹持时能够更好地贴合木料外轮廓，增大接触面积降低木料被夹裂的风险，同时夹头的动平衡性能经过优化，在木工车床常用的中高转速区间运行时振动量极小，能够保障车削加工的表面光洁度。在外形尺寸与安装边界上，该夹头的最大夹持直径为125mm，适配的主轴连接螺纹规格为M40×2，安装时需保证车床主轴端面的跳动公差在允许范围内，夹头装配后整体轴向伸出长度适配中小型木工车床的刀架行程范围，不会出现与刀架、尾座干涉的问题，卡爪完全张开时的最大外轮廓尺寸也在车床的回转直径允许范围内，能够覆盖常规木工车削加工的绝大多数木料尺寸需求，安装过程无需额外改装车床主轴，直接通过螺纹旋合即可完成装配，更换不同规格卡爪时也无需拆卸整个夹头主体，能够快速切换装夹模式适配不同的加工需求。
