24V带安装底座直流电机结构设计

　　这款24V直流动力单元，在低压工控场景里的适配性非常广，从小型输送线的驱动辊、实验室自动化台架的进给机构，到户外便携设备的动力输出、小型阀门的电动执行端，都能见到同结构产品的实际应用。不同于高压驱动的动力部件，24V的供电等级属于安全电压范畴，在人员易接触的设备工位、潮湿工况的辅助驱动场景下，不需要额外做高压绝缘防护的冗余设计，能大幅降低整套设备的电气安全设计成本。

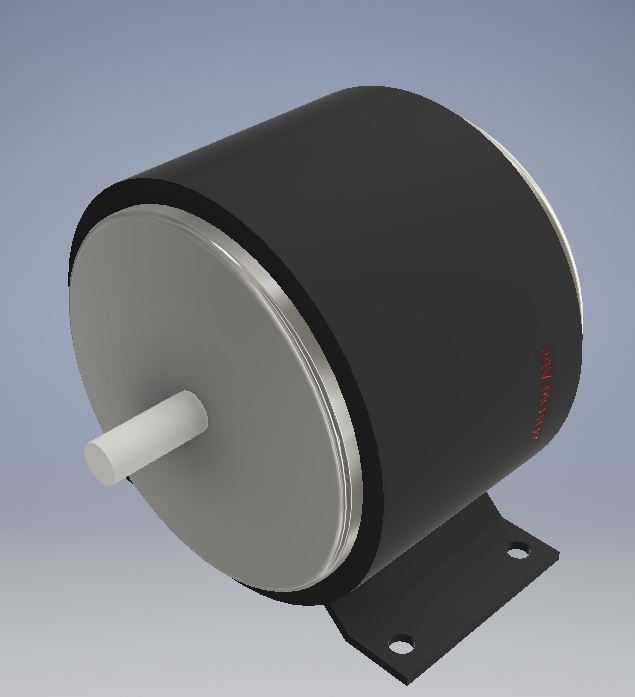

　　从实际功能特性来看，这款电机采用圆柱形机壳搭配侧装式固定底座的结构，输出轴从机壳前端端盖中心伸出，轴径做了统一的标准适配尺寸，能直接对接常规的联轴器、同步带轮或者直连小负载的执行部件，不需要额外做轴径转接的定制加工。机壳表面做了哑光黑色的氧化喷塑处理，不是普通的漆面涂层，在车间多粉尘、少量切削液飞溅的工况下，能抵御常见的弱腐蚀介质，避免机壳长期使用出现锈迹剥落的问题，同时哑光表面不会在设备巡检时产生强光反射，不会干扰操作人员对设备运行状态的观察。前端盖采用金属切削加工而成，和机壳的配合面做了止口定位，装配时能保证端盖和机壳的同轴度，避免因为装配偏差导致转子转动时出现扫膛问题，端盖和输出轴之间预留了标准密封件的安装槽位，用户可以根据自身工况的防护等级需求，加装骨架油封或者防尘密封圈，应对多粉尘、淋水的使用场景。

　　设计层面，这款模型的结构完全遵循量产直流电机的实际加工工艺做还原，底部的安装底座不是后期焊接在机壳上的附加结构，而是和机壳的固定端做了一体化的折弯冲压结构，底座上的两个安装孔做了长圆形的余量设计，实际安装时可以在小范围内调整电机的固定位置，抵消安装机架的加工误差，不需要在安装板上重新扩孔调整。两个安装孔的中心距、孔位到输出轴中心的高度尺寸，都匹配行业内通用的24V小功率直流电机的安装尺寸标准，用户在做设备改型替换旧电机时，不需要重新设计安装机架，直接替换原有同规格电机即可，能大幅缩短设备改型的设计周期。输出轴的伸出长度做了合理的冗余设计，既不会因为轴伸过短导致无法安装常规的传动部件，也不会因为轴伸过长导致轴端径向跳动量过大，影响传动精度，轴端没有做额外的键槽设计，针对小扭矩输出的场景，采用顶丝固定的方式就能满足传动需求，用户如果需要传递更大扭矩，也可以在轴端自行加工键槽，结构上预留了足够的加工余量。

　　从安装边界来看，这款电机的整体径向尺寸控制得非常紧凑，机壳外径适配小型设备的安装空间，不会占用过多的设备内部布局空间，整机长度从底座安装面到输出轴端面的尺寸，也做了优化设计，在保证内部定子、转子有足够绕线空间、能达到额定输出功率的前提下，尽可能压缩轴向尺寸，适合安装在内部空间局促的便携设备、桌面级自动化设备内部。底座的安装面做了平面度处理，安装时和设备机架的安装板能完全贴合，不会出现安装倾斜导致的轴系不对中问题，进而避免传动过程中出现额外的径向载荷，延长电机内部轴承的使用寿命。机壳尾部预留了接线端的安装位置，用户可以根据自身的布线需求，选择侧出或者后出的接线方式，模型里也还原了接线端的固定结构，方便设计人员在做整机布线时预留足够的走线空间，避免接线时出现线缆弯折半径过小、和周边运动部件干涉的问题。

　　在实际选型应用中，这类小功率24V直流电机常被用在额定转速每分钟几千转、输出扭矩不大的连续运行或者间歇运行场景，设计时不需要额外做复杂的散热结构，依靠机壳本身的金属材质就能满足额定工况下的散热需求，连续运行时机壳表面温度不会超过安全阈值，不需要额外加装散热风扇，进一步压缩了整机的体积和运行噪音。模型的结构细节也还原了机壳和端盖的固定方式，采用周向均匀分布的紧固件连接，拆卸维护时只需要拧开端盖的固定螺丝，就能直接抽出内部的转子组件，方便后期更换碳刷、清理内部积尘，维护操作不需要专用的工装工具，现场设备维护人员就能完成常规的保养操作。
