参数化直齿圆柱啮合齿轮传动结构

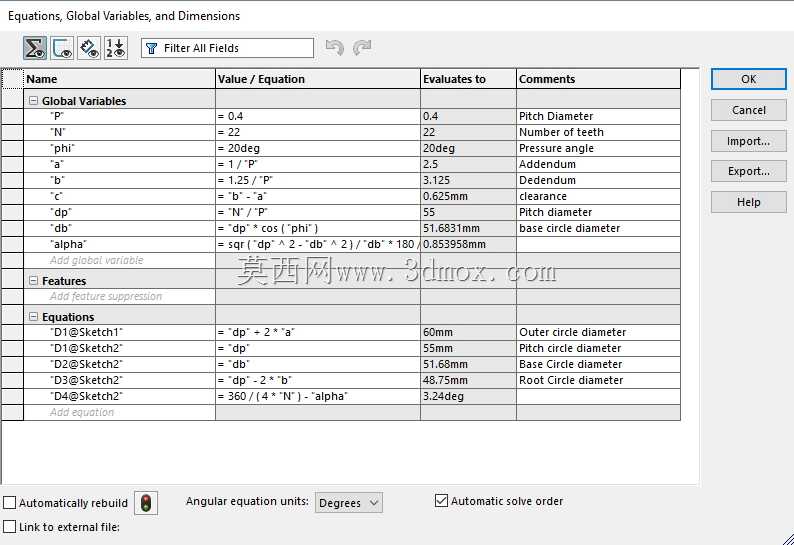

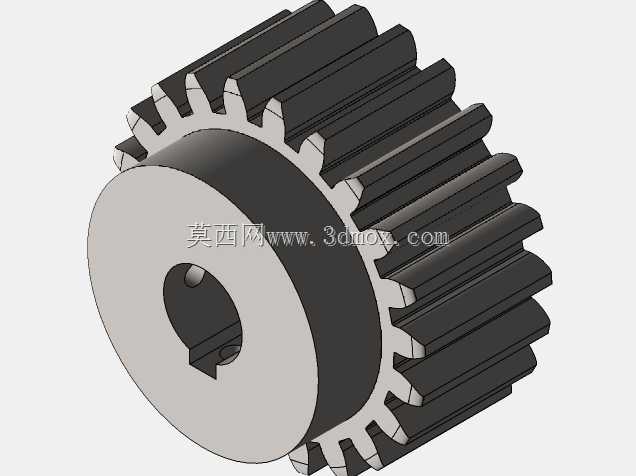

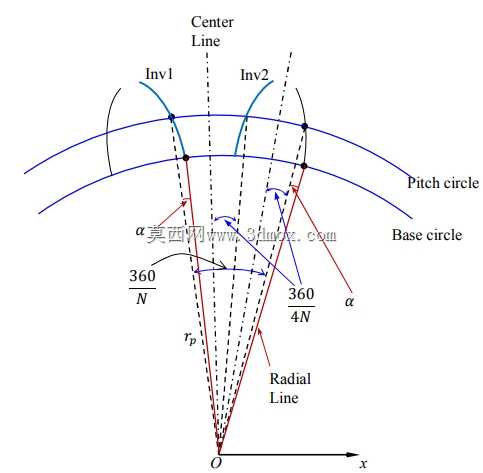

这套齿轮传动结构广泛应用于各类中小载荷的机械传动场景中，覆盖轻工输送设备、小型自动化生产线、精密进给机构、台式加工设备等多个工业领域，核心作用是在平行轴之间传递恒定转速比的旋转动力，可根据实际传动比需求调整配对齿轮的齿数组合，实现精准的减速或增速传动效果，保障动力传输过程中的转速、扭矩匹配符合整机运行要求。结构采用直齿圆柱齿轮的啮合形式，齿形为标准渐开线齿廓，啮合过程中重合度稳定，传动效率高，轴向载荷极小，无需额外配置承受轴向力的支撑轴承，能够有效简化配套安装的支座结构，降低整体传动单元的制造成本与装配难度。设计层面采用全参数驱动的尺寸关联逻辑，所有结构尺寸均通过几何公式联动约束，从齿顶圆、分度圆、齿根圆的直径参数，到齿宽、中心孔直径、键槽尺寸，再到固定螺钉的孔位参数，全部与核心模数、齿数、传动比参数绑定，调整核心参数即可快速生成不同规格的配对齿轮，无需重复绘制齿形与校核结构尺寸，大幅提升同系列传动齿轮的设计迭代效率。齿轮的中心孔采用键槽连接结构，可与配套传动轴实现周向固定，传递额定扭矩，同时每个齿轮都配置了两处M4螺纹固定孔，一处位于齿轮端面沿轴向布置，一处位于轮毂侧面沿径向布置，可分别从轴向和径向实现齿轮与轴的锁紧固定，避免设备启停、正反转切换过程中齿轮与轴发生相对窜动或周向打滑，保障传动精度的长期稳定性。安装边界方面，配对齿轮的中心距严格按照分度圆相切的啮合要求计算，齿宽尺寸统一，安装时需保证两齿轮的轴线平行度在公差允许范围内，齿面啮合接触斑点沿齿高、齿长方向的占比符合传动精度要求，固定螺钉锁紧时需控制扭矩避免螺纹滑牙或轮毂变形，整体结构紧凑，可直接集成到各类小型传动箱、动力输出单元中使用，适配性强，能够满足常规工况下的长期稳定传动需求。
