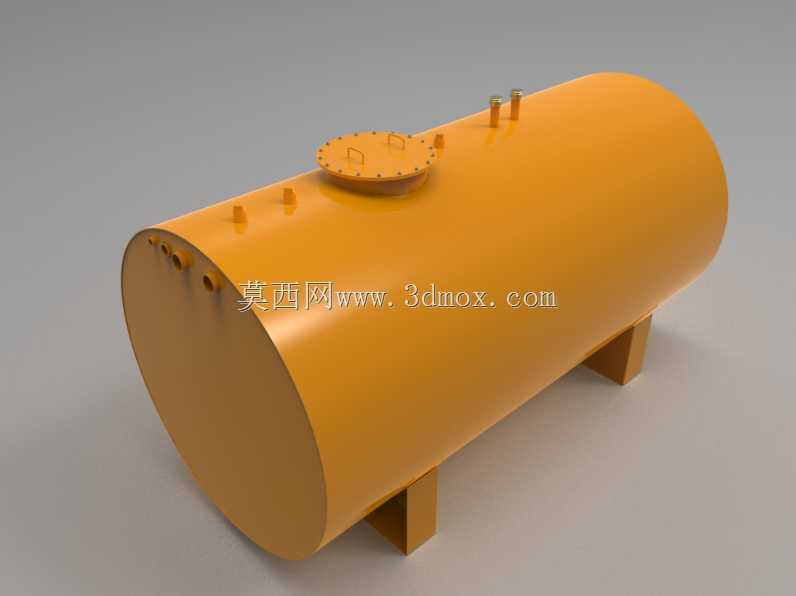

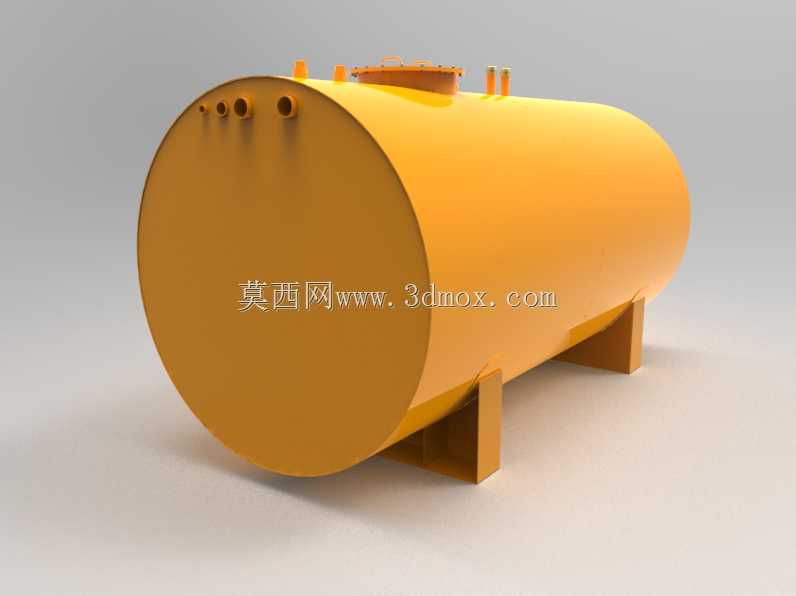

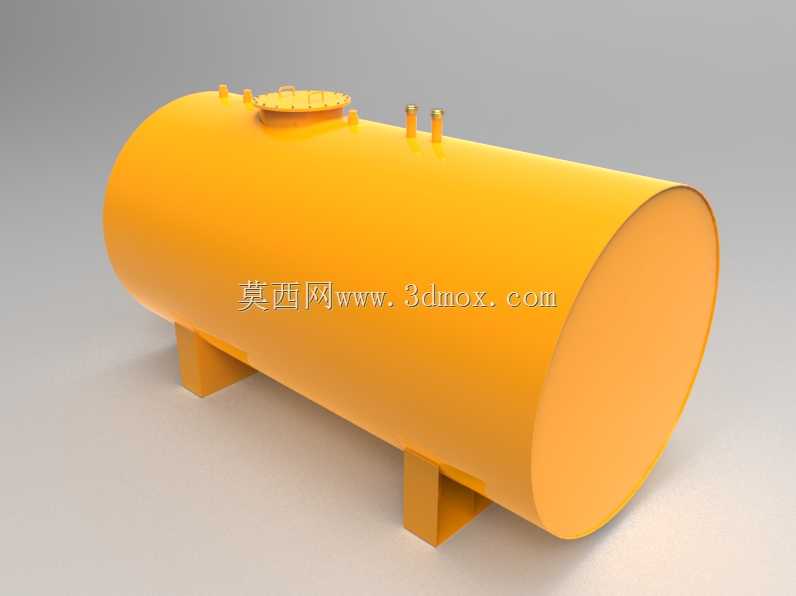

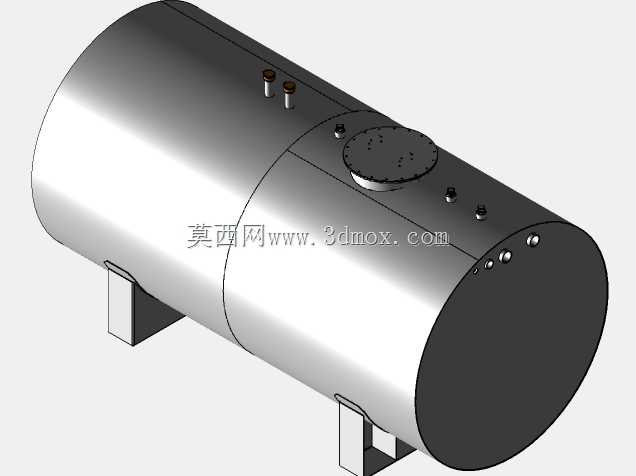

卧式10K容量可移动储料罐体结构设计

这款卧式可移动储料罐体，主要面向中小型工程现场、零散作业点位的液态物料中转存储需求，常见于野外施工场地的燃油临时储备、小型加工车间的切削液周转存储、农牧场零散油料的暂存转运场景，能够适配无固定存储设施的临时作业环境，解决零散点位液态物料存储不便、转运灵活性不足的实际问题。罐体整体采用卧式圆柱结构设计，相较于立式储罐大幅降低了整体重心，在移动转运、临时放置过程中拥有更好的抗倾覆稳定性，同时圆柱型承压结构能够均匀分散内部液态物料的静压力，无需额外增设过多加强筋结构即可满足常规常压存储的强度要求，兼顾结构强度与材料利用率。罐体顶部设置带密封锁紧结构的人孔检修口，方便后期进入罐体内部开展清理、检修作业，人孔旁排布的不同规格通气管、进出料接口，可分别对接进料管路、出料管路、液位检测装置与通气泄压装置，满足物料加注、输出、液位监控、压力平衡的全流程功能需求，接口位置集中布置在罐体顶部区域，能够减少管路排布的弯折角度，降低液态物料输送过程中的阻力，同时避免侧面接口易受磕碰、渗漏风险高的问题。罐体两端采用标准椭圆封头结构焊接成型，封头处预留的多个接口可根据实际使用需求对接排污阀、备用管路，方便定期排出罐底沉积的杂质与残液，延长罐体的实际使用寿命。罐体底部配套两个对称布置的鞍式支撑脚，支撑脚与罐体接触面采用弧形贴合设计，增大接触面积分散罐体承重，避免局部应力集中导致的罐体变形，支撑脚底部预留安装固定孔位，在长期固定放置时可通过膨胀螺栓与地面基础固定，需要转运时可解除固定直接通过吊装、叉车搬运实现点位转移，兼顾固定放置的稳定性与移动转运的灵活性。设计过程中充分考虑了实际使用的安装边界，罐体整体长度、直径与支撑脚间距适配常规货运车辆的货厢尺寸，转运时无需额外定制超宽运输工装，支撑脚高度预留了叉车作业的插入空间，日常短距离移位可直接通过叉车完成，无需调用大型吊装设备，大幅降低现场转运的作业成本。罐体外部的整体涂装采用防腐耐候涂层，能够适应户外露天放置的日晒雨淋环境，减少外部锈蚀对罐体结构的侵蚀，延长设备的整体使用周期。
