DHT11数字温湿度传感模块结构设计

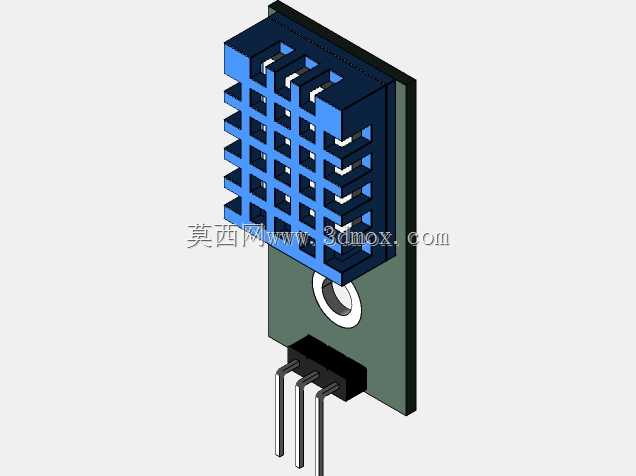

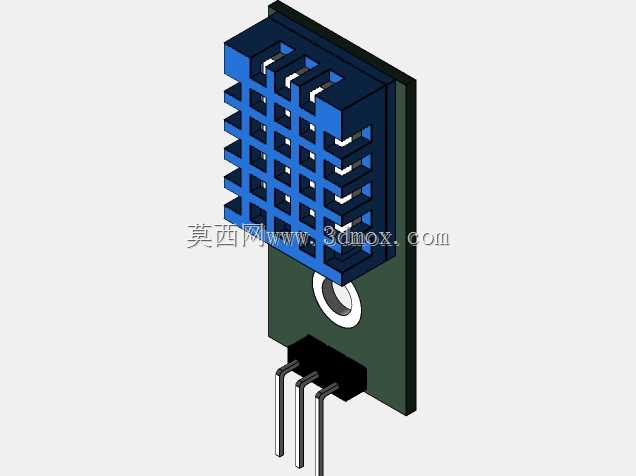

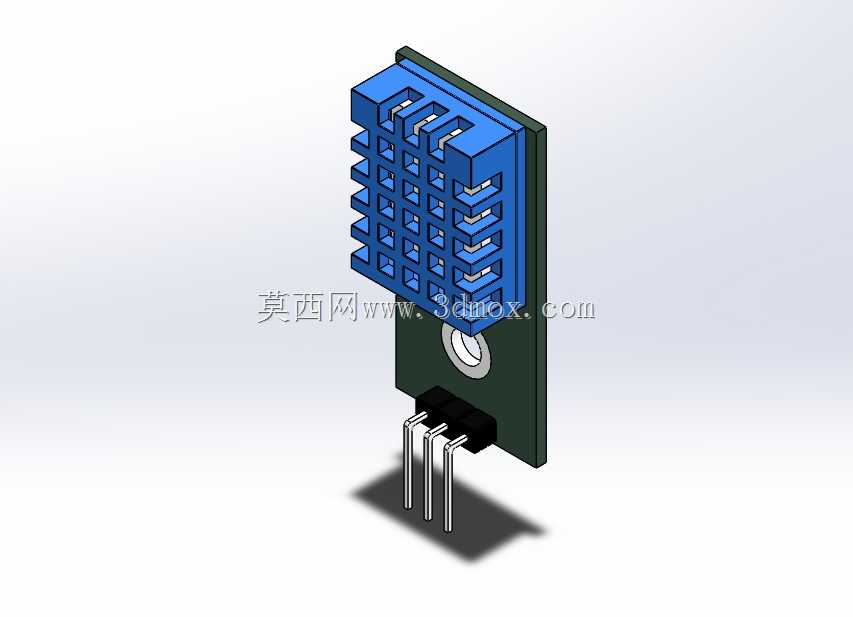

这款DHT11数字温湿度传感模块，是面向民用环境检测场景打造的小型化感知元件，广泛应用于智能家居温湿度采集、小型气象站数据监测、农业大棚环境参数采集、仓储环境温湿度管控、消费类电子温湿度反馈等多个场景，能够为各类需要获取环境温湿度参数的控制系统提供可靠的数字量信号输入，无需额外搭建复杂的信号调理电路，即可直接对接主流单片机控制单元，大幅降低环境感知类项目的开发门槛。从实际用途来看，该模块可同时完成环境温度与相对湿度的参数采集，内部集成了校准系数存储单元，输出的数字信号已经过出厂校准，能够有效规避模拟传感器易受干扰、需要用户自行校准的问题，在常规民用温湿度检测场景下，完全可以满足精度需求，适配各类低功耗、小体积的嵌入式检测设备。在功能特性设计上，模块采用单总线通信协议，仅需一个IO引脚即可完成与主控单元的双向通信，大幅减少了接线占用的引脚资源；模块前端的蓝色格栅结构是温湿度感应的防护外壳，格栅式的镂空设计既可以让外部空气充分接触内部的湿敏、热敏感应元件，保证检测数据的响应速度，又能阻挡外界的灰尘、较大颗粒杂物直接接触感应元件，避免感应元件被污染后出现检测精度下降、响应滞后的问题；模块背部的深色PCB基板集成了信号处理电路，将感应元件输出的微弱信号转换为标准的数字信号输出，基板上预留的圆形安装孔，方便用户通过螺丝将模块固定在设备壳体或者安装支架上，适配不同的安装场景。在设计思路上，这款模块充分考虑了民用场景的易用性需求，整体采用直插式结构设计，底部引出的三个金属插针分别对应电源、地、信号引脚，既可以直接焊接在PCB电路板上，也可以搭配对应的排座实现可拆卸式安装，方便后期维护更换；整体结构紧凑，没有冗余的结构设计，在保证感应性能的前提下尽可能压缩了模块的整体体积，能够适配各类内部空间有限的小型电子设备。从外形尺寸与安装边界来看，模块整体呈长方体结构，前端感应格栅部分的宽度与厚度经过优化，不会占用过多的横向安装空间，背部PCB的长度刚好覆盖感应元件与信号处理电路的安装需求，底部插针的长度符合通用直插元件的标准尺寸，焊接后不会出现引脚过长导致的短路风险，安装时仅需预留出对应插针的焊接空间，以及前端格栅周围的空气流通空间即可，不需要额外预留过大的安装间隙，即使在密集排布的电路板上也能顺利安装使用。模块的结构设计充分考虑了实际生产与使用中的各类细节，外壳的卡扣结构能够让前端蓝色格栅与背部PCB基板牢固结合，不会因为日常的轻微震动出现结构松脱，插针与PCB的连接位置做了加固处理，能够承受多次插拔、焊接操作而不出现引脚脱落的问题，整体结构可靠性完全满足民用电子设备的长期使用需求。
