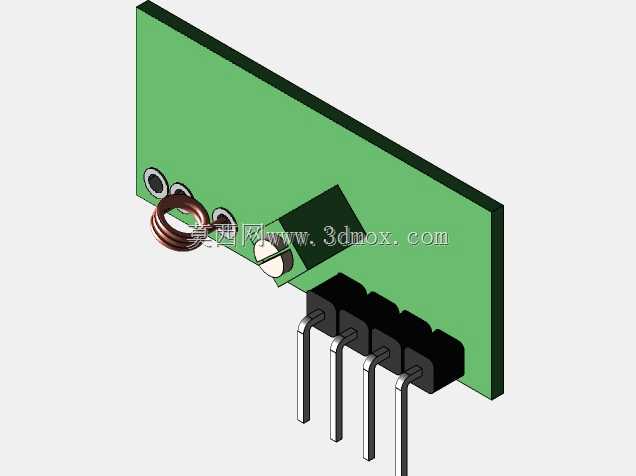

433MHz无线接收通讯模块结构设计

这款433MHz无线接收模块是短距离无线通讯场景中的核心信号接收部件，广泛应用在工业无线遥控、智能家居传感组网、小型物联网终端、无线安防报警、低功耗遥测设备等领域，承担着空间射频信号拾取、滤波、解调后输出基带控制信号的核心作用，能够在开阔环境下实现数十米级的稳定信号传输，适配各类低成本低速率的无线控制需求，是民用及工业小范围无线通讯方案里应用极广的基础电子组件。从功能特性来看，该模块采用超再生接收架构，搭配板载铜质绕线电感作为谐振选频元件，能够精准锁定433MHz频段的空间射频信号，模块自带信号解调电路，无需额外搭配复杂的射频前端处理电路，仅需供电即可输出解调后的数字信号，可直接对接单片机IO口实现信号解析，整体接收灵敏度满足常规短距离通讯需求，静态功耗极低，适配电池供电的低功耗终端设备使用。在设计思路上，该模块采用单面板PCB布局，将射频谐振线圈、信号解调芯片、滤波电容、信号输出引脚做了紧凑化排布，PCB板仅预留元件焊接与安装固定所需的通孔，没有多余的冗余结构，最大程度压缩了模块的整体体积；板载的绕线电感精准匹配433MHz谐振频率，引脚端采用标准2.54mm间距直插排针设计，既可以直接焊接在主控电路板上，也可以搭配排座实现可拆卸式安装，适配不同的设备组装需求。从外形尺寸与安装边界来看，模块整体为长方形薄型板状结构，板体厚度仅为常规PCB板材厚度加元件焊接后的突出高度，排针引脚从板体一侧垂直引出，引脚长度满足常规波峰焊与手工焊接的吃锡需求，板上预留的固定孔位可配合铜柱或螺丝完成模块在设备壳体内的固定，安装时需注意板载射频线圈周边避免紧贴金属壳体或大尺寸金属元件，防止金属屏蔽效应影响射频信号的接收效果，模块整体安装占用空间极小，能够轻松嵌入各类小型无线终端的内部腔体中，不会对设备的整体结构布局造成额外负担。
