三芯串联锂电池组保护电路板结构设计

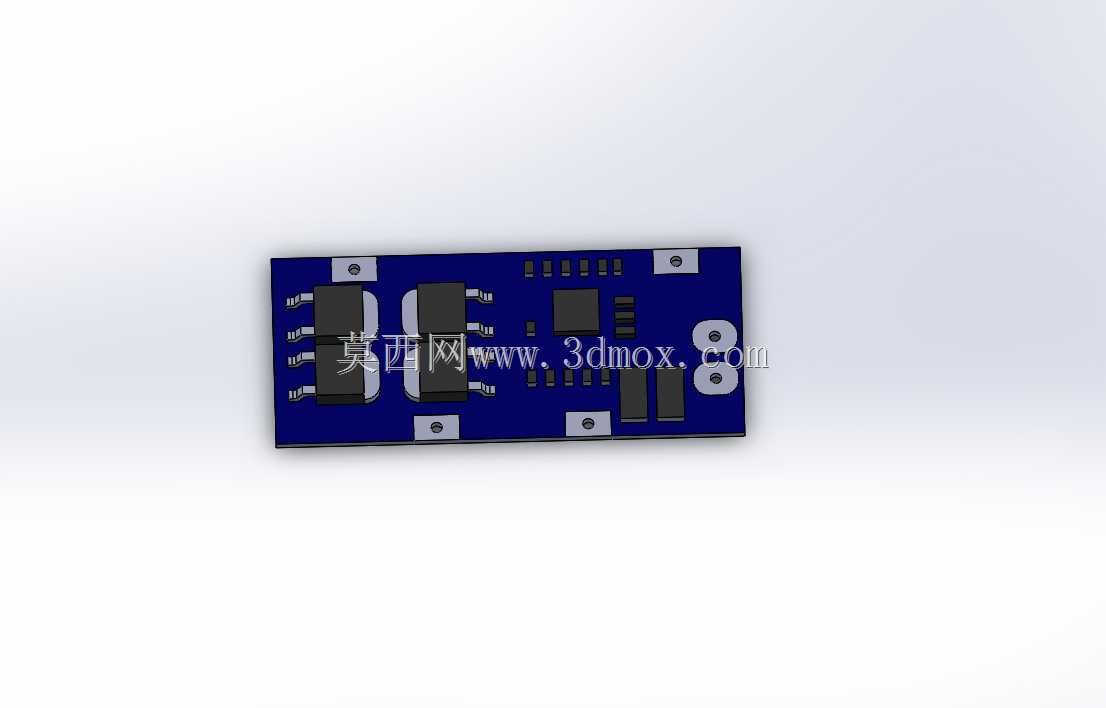

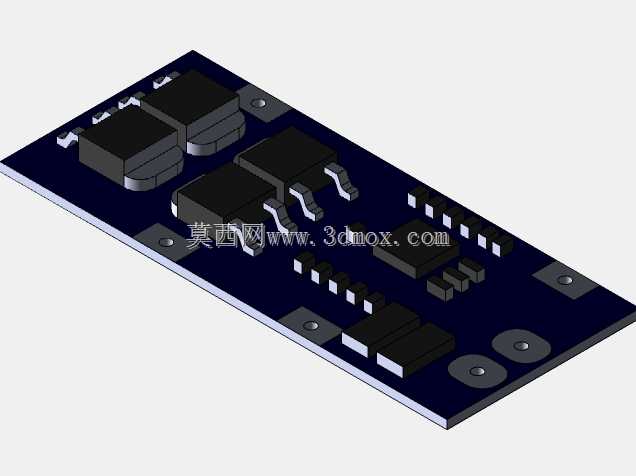

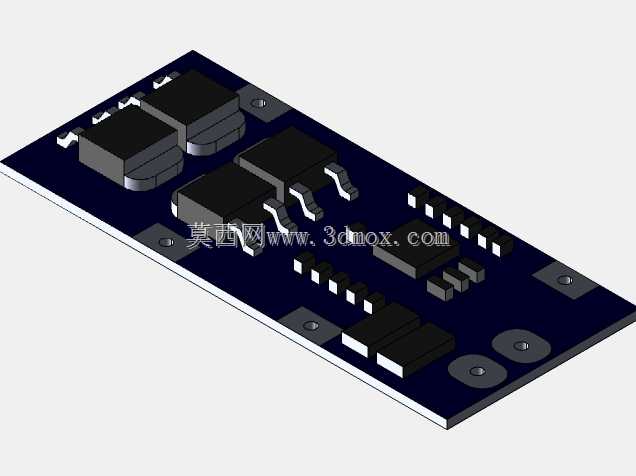

在便携式储能、小型电动工具、消费类手持电子设备的电源系统设计中，三芯锂电池保护板是串联锂电组不可或缺的核心配套部件，直接决定了电池组的充放电安全与循环使用寿命。这款保护板的设计完全围绕三串锂电芯的过充、过放、过流、短路保护逻辑展开，板载元件布局经过紧凑化排布，在满足电气安全间距要求的前提下尽可能压缩板体占用空间，适配多数对安装空间有严格限制的小型锂电供电场景。从安装边界来看，板体整体外形尺寸控制在51×23×4mm，换算为英制单位对应2.01×0.91×0.16英寸，板体四个角预留了标准安装固定孔位，可直接通过螺丝锁附在电池组侧边的绝缘支架上，也可通过高温绝缘胶带直接贴合在电芯组侧面，安装方式灵活，不需要额外设计复杂的固定结构，能有效降低电池包整体的结构设计复杂度。设计过程中充分考虑了量产装配的工艺性，所有贴片元件均采用行业通用封装规格，波峰焊与回流焊工艺均可适配，板上的功率回路走线做了加宽处理，大电流充放电工况下的温升控制在合理区间，避免长期工作时线路过热引发安全隐患。实际应用中，该保护板可实时监测每一串电芯的电压状态，当任意一串电芯电压达到过充阈值时自动切断充电回路，防止电芯过充引发鼓包、漏液甚至起火风险；当放电过程中任意一串电芯电压跌落至过放阈值时，会及时切断放电回路，避免电芯过度放电导致容量不可逆衰减；当输出端出现短路或者负载电流超出设计阈值时，保护板会在毫秒级时间内切断输出回路，保护电芯与后端用电设备不受损坏。板体表面做了绝缘阻焊处理，除必要的焊盘与测试点外，所有导电线路均被阻焊层覆盖，装配过程中即使与金属外壳或者电芯铝壳发生轻微接触也不会引发短路故障，大幅提升电池包组装过程的良品率。对于结构设计工程师而言，在做三串锂电池包的结构适配时，只需要预留对应尺寸的安装空间，提前规划好电芯与保护板之间的镍带焊接走线位置即可，不需要再额外为保护电路设计独立的容纳腔室，能有效缩短电池包的整体开发周期。
