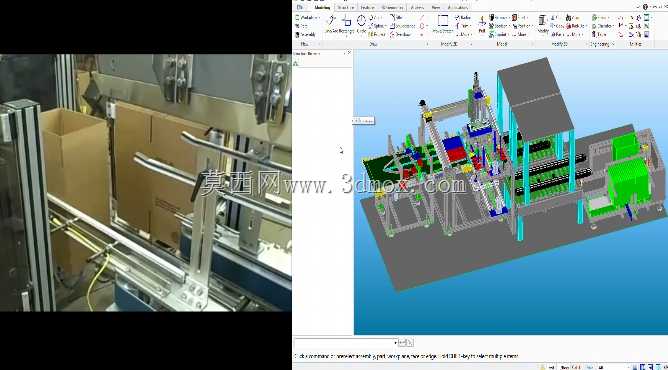

印刷后道工序折页作业专用设备结构设计

该设备主要面向印刷包装、书刊印制行业的后道加工场景，用于完成不同规格纸张、书帖的自动折页作业，可适配铜版纸、胶版纸、轻型纸等多种常见印刷用纸，覆盖从32开小型宣传册到16开书刊内页的折页加工需求，能够替代传统人工折页的低效作业模式，大幅提升印刷后道工序的加工精度与生产效率，适配中小批量印刷加工企业、快印门店以及大型书刊印刷厂的连线生产需求。设备整体采用模块化的设计思路，整体布局沿纸张走料方向依次排布进纸单元、折页执行单元、压合定型单元与出料收集单元，各单元之间通过同步传动机构实现动作协同，避免纸张在输送过程中出现偏移、褶皱或者错位问题。进纸单元配备可调式挡纸定位结构，可根据待加工纸张的幅面灵活调整侧边与前端定位边界，适配的纸张幅面范围覆盖常规A3到A6尺寸，进纸端设置分纸吸嘴与压纸钢片组合结构，能够有效避免双张、多张进纸的故障，保障单张纸张稳定送入折页工位。折页执行单元采用组合式折页辊与折刀配合的结构设计，可根据不同折页需求调整折页辊的间隙与折刀的下压行程，支持平行折、十字折、风琴折等多种常见折页工艺，折页辊表面采用防滑耐磨的包胶处理，既能够提供足够的摩擦力带动纸张行进，又不会在纸张表面留下压痕损伤印刷面。压合定型单元设置可调式压条，可根据纸张厚度调整压合力道，确保折痕位置平整挺括，不会出现折页后回弹散开的问题。设备整体安装边界充分考虑车间常规布局需求，主体机架采用工业铝型材拼接搭建，底部预留可调式支撑脚座，可根据地面平整度调整设备水平度，设备侧边预留传动维护窗口，方便日常对传动部件、易损件进行检修更换，各功能单元的调节位置均设置清晰的刻度标识，操作人员无需复杂调试即可快速完成不同规格产品的生产切换，设备的走料高度与常规印刷后道加工设备的出料高度匹配，可直接与配页机、胶装机等设备实现连线生产，也可单独作为独立工位完成单机折页作业。在结构细节设计上，设备的传动部位均设置安全防护挡板，避免操作人员在设备运行过程中误触运动部件，纸张输送路径上设置多组光电检测点位，当出现卡纸、缺纸情况时可自动停机并提示故障位置，减少设备空转与废品产生。
