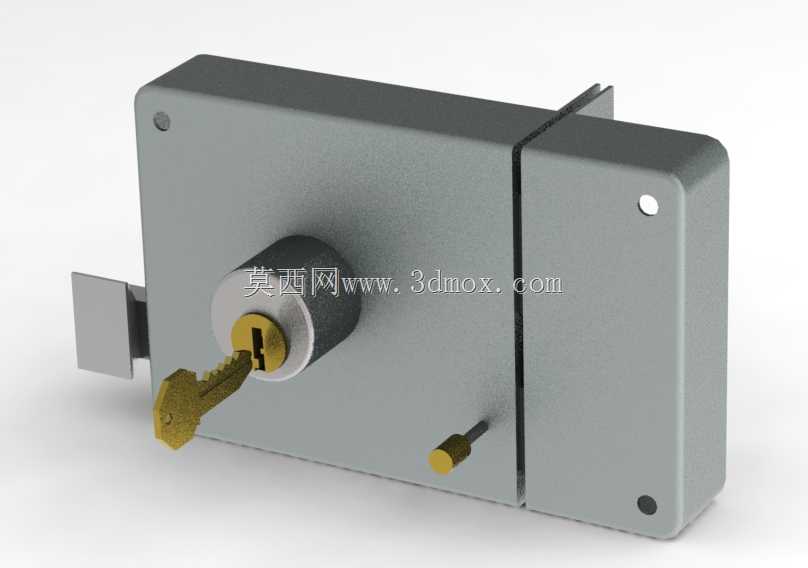

弹子结构普通门锁内部构造三维模型

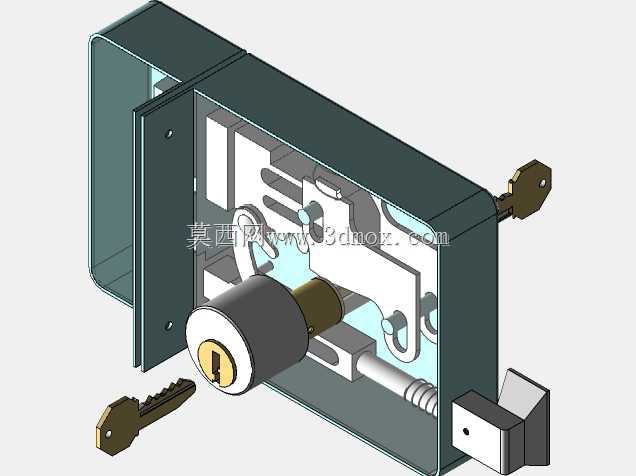

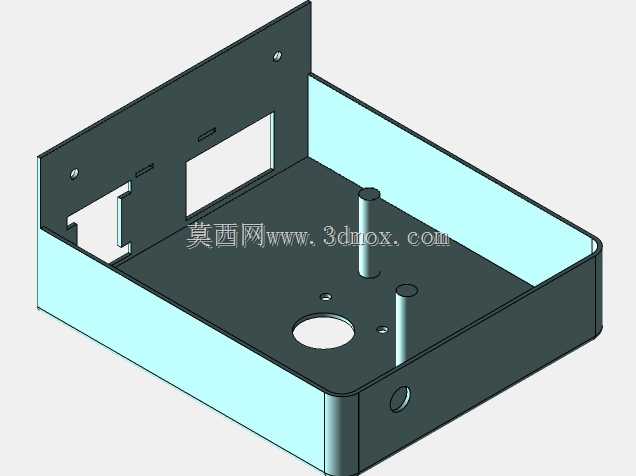

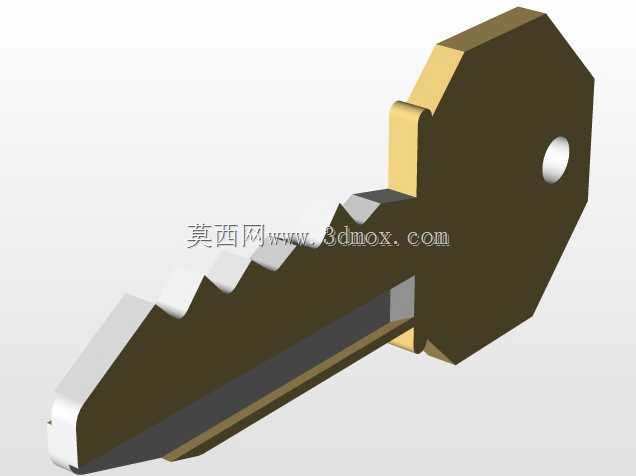

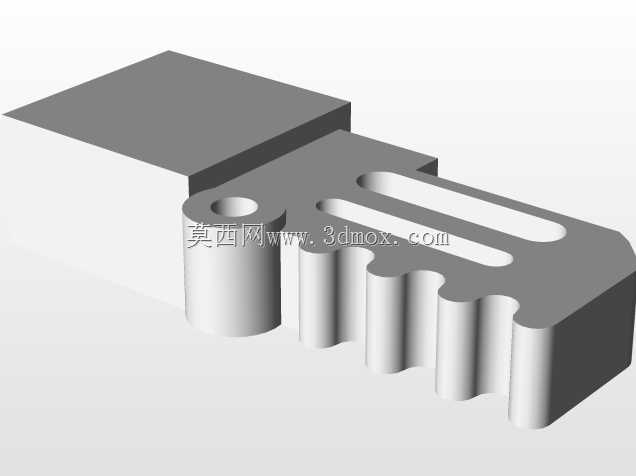

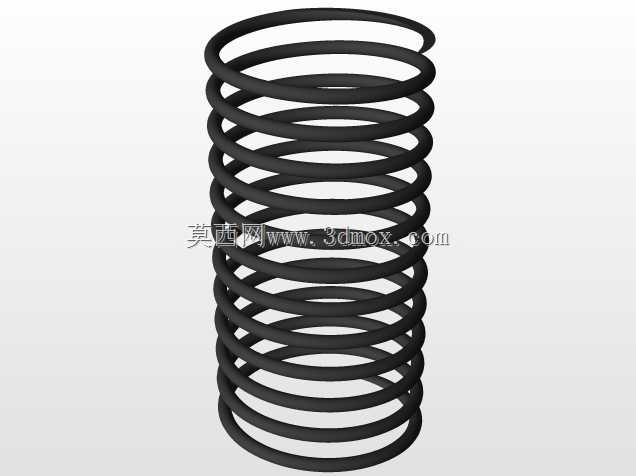

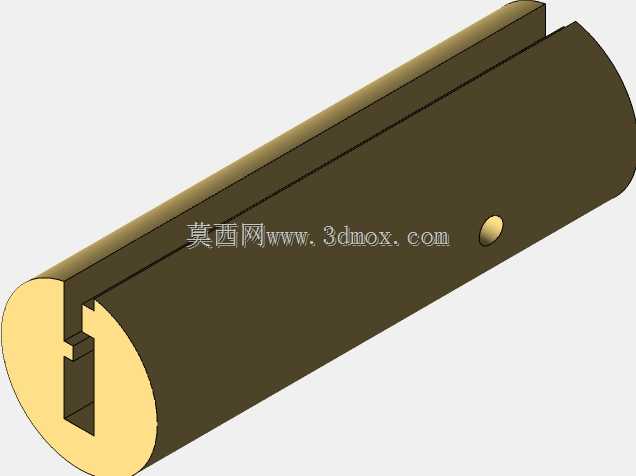

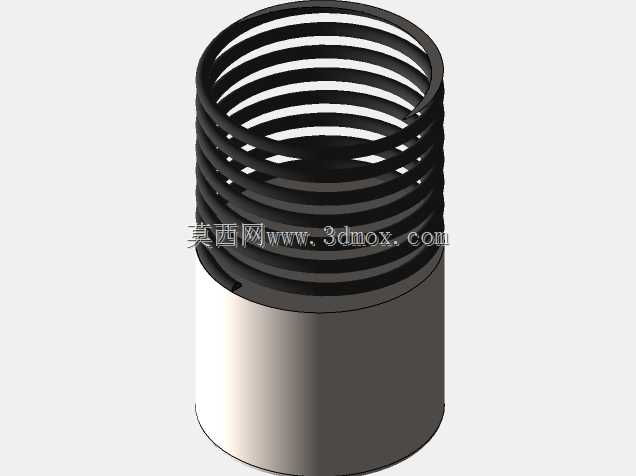

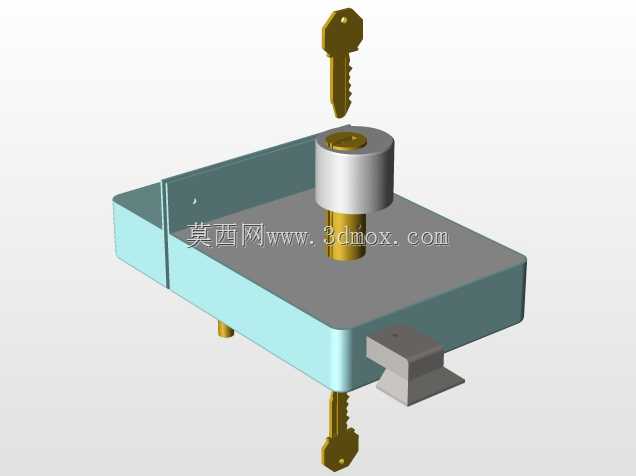

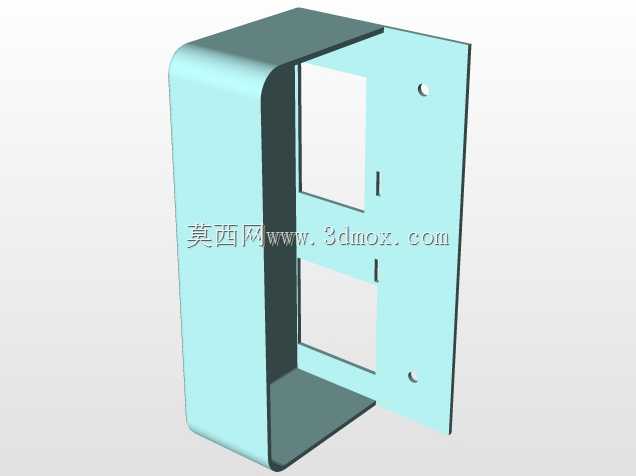

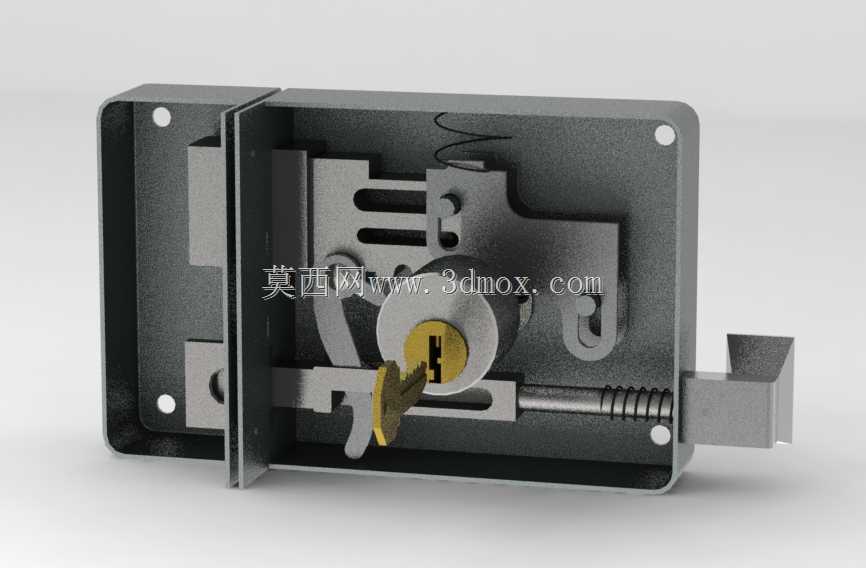

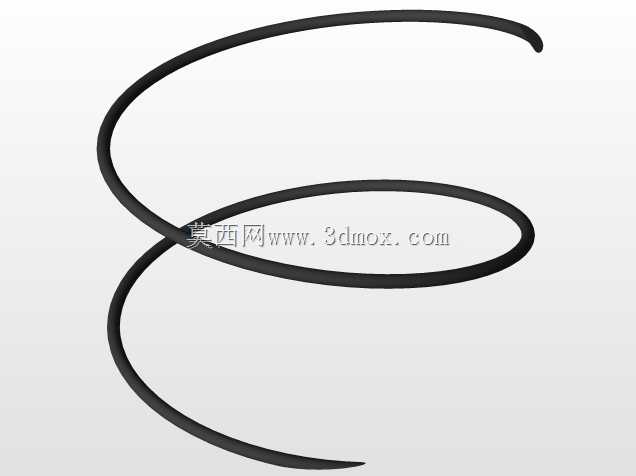

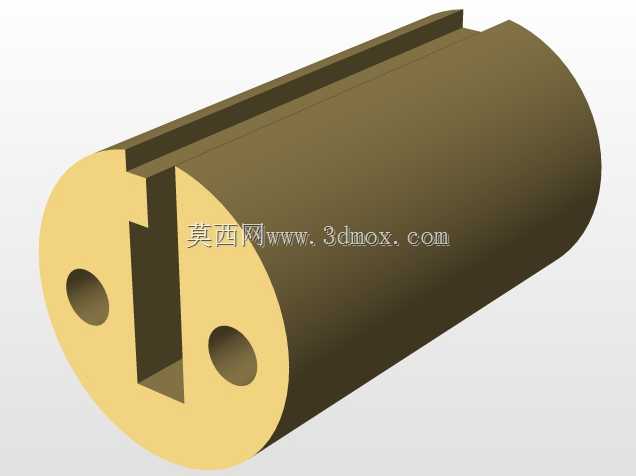

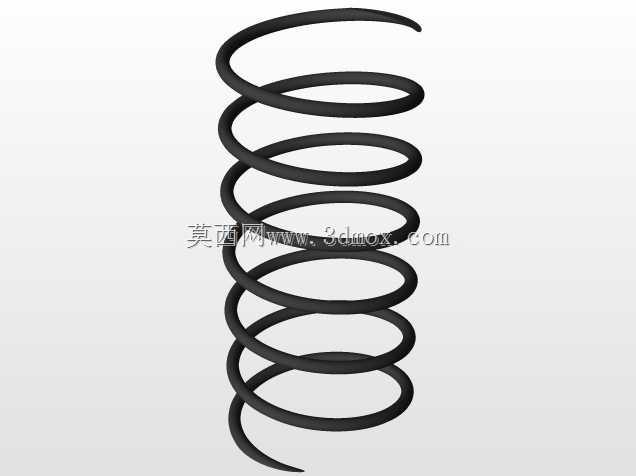

这款弹子结构普通门锁的三维模型，完整还原了民用入户门、室内隔间门常用的机械锁具内部构造，可用于五金锁具研发阶段的结构验证、职业院校机械原理教学演示、家装五金选型的结构参考等多个场景。作为民用建筑领域应用最广泛的锁闭装置，这类普通锁承担着空间分隔后的安全防护作用，无需复杂电子控制模块，纯机械结构即可实现可靠的锁闭与开启功能，在民用住宅、办公室隔间、仓储辅助用房等场景中有着极高的普及率。模型完整呈现了锁具的核心功能部件：包含带弹子孔的锁芯组件、匹配齿形的开锁钥匙、联动传动的拨叉结构、弹簧复位的锁舌部件、以及承载所有构件的金属锁壳，各部件之间的装配间隙、运动行程都按照实际使用逻辑还原，能够直观演示钥匙插入后弹子对齐、转动锁芯带动拨叉、拨叉推动锁舌回缩完成开锁的完整动作流程，也能展示钥匙拔出后弹子错位锁死锁芯、弹簧推动锁舌伸出完成锁闭的状态。从设计思路来看，该结构遵循了机械锁的经典安全逻辑，通过不同高度的弹子组合形成专属的开锁齿形匹配，只有对应齿形的钥匙才能将所有弹子推至锁芯与锁壳的分界位置，让锁芯获得转动自由度，非匹配钥匙无法让弹子对齐，就会被锁壳卡住无法转动，实现基础的防盗防护功能。模型的外形尺寸参考了市面主流普通门锁的通用规格，锁壳采用方正的薄型盒体结构，适配常规厚度的门板安装，安装边界预留了螺丝固定孔位、锁舌伸出的让位空间、以及锁芯与门把手的联动安装位，能够直接匹配常规门板的开孔尺寸，不需要额外调整安装位即可适配多数民用门的安装需求。锁舌采用斜舌设计，关门时无需钥匙即可通过斜面受力挤压自动回缩，到位后弹簧弹出完成锁闭，日常使用无需反复操作钥匙即可实现关门落锁，兼顾了使用便捷性与基础防护性，内部的弹簧部件都做了等节距还原，确保运动过程的力学表现与实际产品一致，拨叉与锁舌的接触位置做了耐磨结构的细节还原，能够直观展现锁具长期使用过程中的受力磨损位置，为锁具的结构优化、耐用性提升提供直观的参考依据。
