高架链式输送设备核心传动模块结构

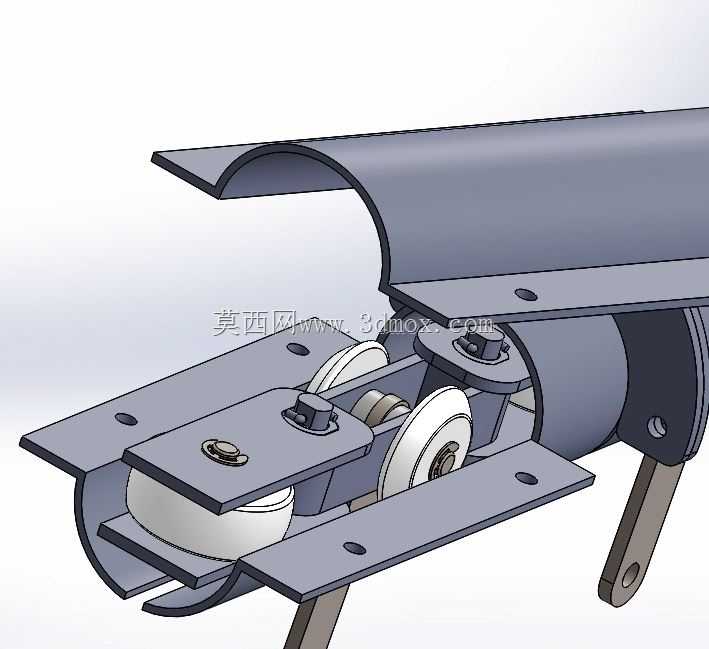

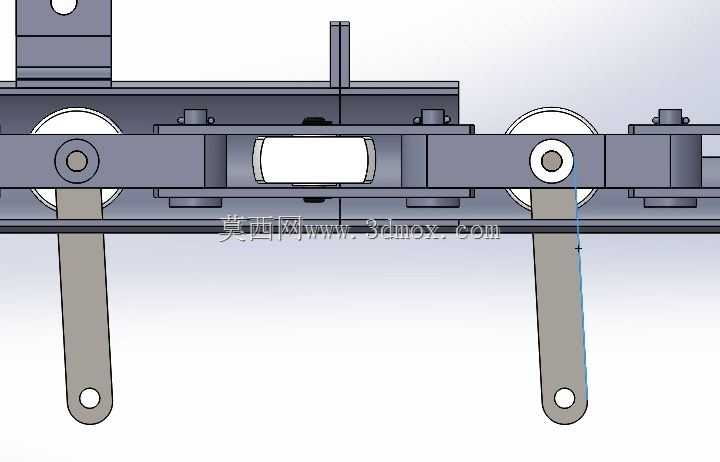

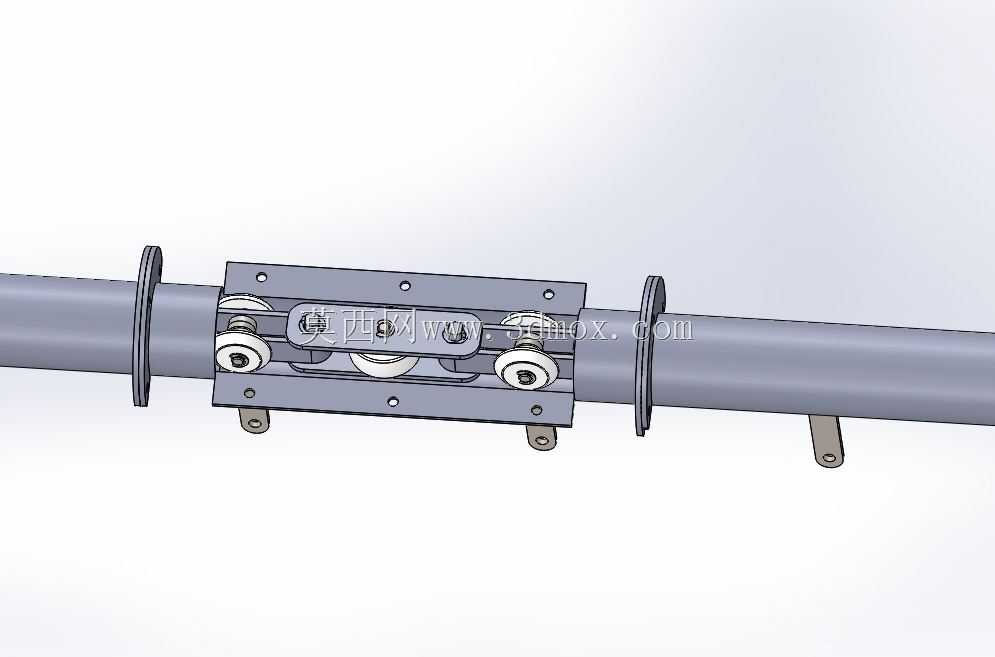

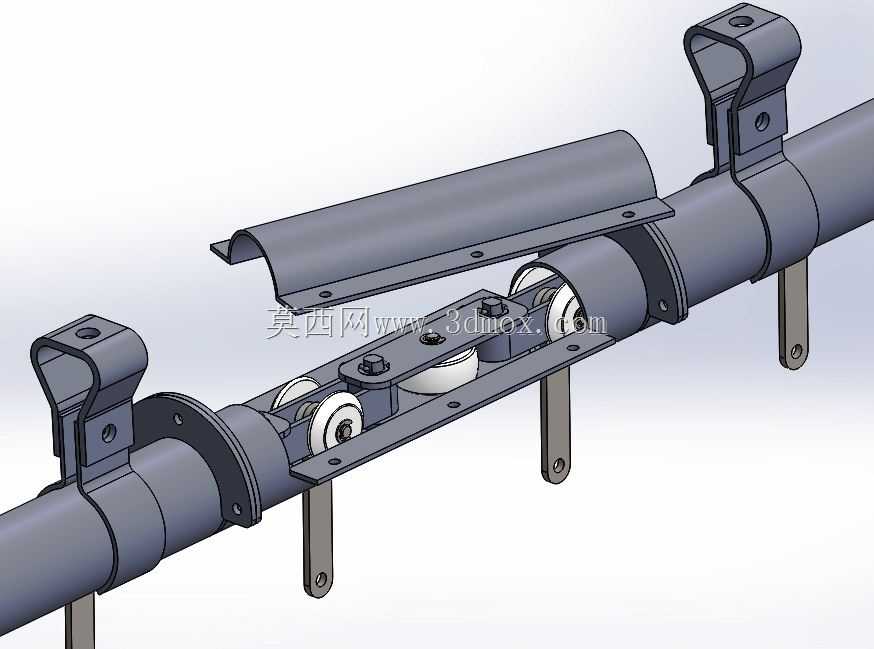

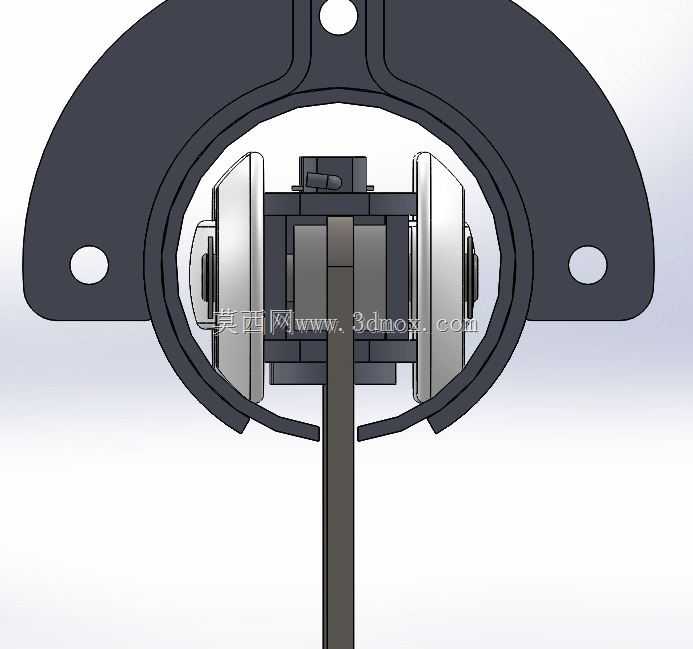

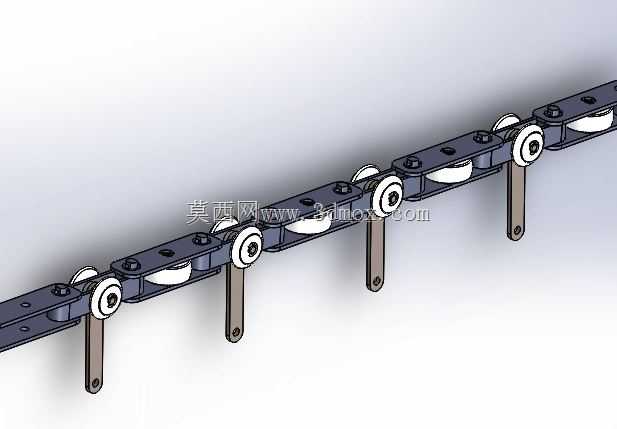

该结构为高架输送系统的核心承载传动模块，主要应用于生产车间跨工位物料转运、仓储系统高位货品输送、自动化生产线工序间工件流转等场景，可适配轻工制造、电子装配、食品包装、汽配加工等多个行业的高架输送需求，能够在不占用地面作业空间的前提下，完成工件在不同作业点位、不同高度区间的平稳输送，有效提升车间空间利用率，规避地面人流、物流交叉带来的作业干扰与安全隐患。模块采用对称式双摆臂承载结构设计，中部设置刚性连接横梁作为主体承载框架，框架两侧对称布置带孔摆臂构件，摆臂端部预留铰接安装位，可与输送链板、吊具工装直接连接，实现输送过程中吊具的随动转向与平稳承托；横梁上方设置多组定位安装座，可直接固定输送线的导轨副、驱动链轮支座等配套构件，无需额外设计转接安装板，大幅缩短输送线整体装配周期。设计过程中充分考虑高架输送的载荷分布特性，将核心受力点集中在横梁与摆臂的连接位置，通过加厚连接部位的板材厚度、增设加强筋结构提升整体抗扭、抗弯性能，避免长距离输送过程中框架出现形变偏移；摆臂与横梁的铰接位置采用耐磨衬套配合销轴的连接形式，可有效降低长期往复运行过程中的铰接磨损，延长模块整体使用寿命，减少日常运维的配件更换频次。模块整体采用扁平化紧凑外形设计，横向安装边界可适配常规300mm至800mm间距的高架输送导轨安装要求，纵向摆臂长度可根据实际吊具挂载高度需求做适配调整，安装时仅需将横梁上方的安装座与输送线主框架通过螺栓锁紧，即可完成模块的快速固定，无需复杂的现场配焊、打孔作业；模块两侧的摆臂摆动角度预留充足余量，可适配水平直线输送、小角度转弯输送、上下坡段输送等多种线路工况，在输送线的转弯段、坡度段无需更换专用模块，仅需调整摆臂铰接阻尼即可实现平稳过渡，有效降低整条输送线的配件种类与运维备件储备成本。结构设计过程中同步考虑了运行过程中的动平衡特性，对称布置的摆臂与配重结构可抵消输送过程中吊具挂载带来的偏载力矩，避免高速输送过程中模块出现晃动、异响，保障高架输送作业的稳定性与安全性。
