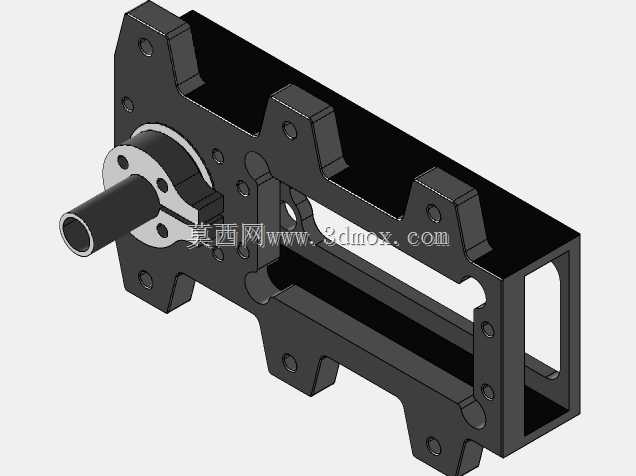

HS785MG舵机配套齿轮箱安装机架结构

该结构件是配套HS785MG规格舵机使用的齿轮箱承载框架，在小型遥控模型、桌面级自动化执行模组、小型机械臂关节传动场景中，承担核心传动组件的定位、承载与防护作用。实际使用场景中，这类框架多应用于对安装空间有严格限制的小型传动单元，比如航模舵面传动结构、小型分拣机构的摆动执行端、教学演示用传动模组搭建，需要在紧凑空间内完成轴承、输出轴的精准定位，同时为后续加装伺服动力端、传动齿轮预留足够的装配空间。从功能特性来看，框架采用一体化铣削成型的结构逻辑，本体上预留了多组安装孔位，分别对应轴承座定位、框架自身与外部设备的固定、齿轮箱侧盖的连接需求，所有孔位的位置度公差围绕传动同轴度要求设置，确保输出轴转动时无卡滞、传动间隙控制在小型伺服系统允许的范围内。框架一侧设计为开放式腔体结构，既可以减轻整体重量，满足小型移动设备的轻量化需求，也能为齿轮啮合区域预留足够的润滑脂存储空间，同时方便后期维护时检查齿轮磨损情况，不需要完全拆解框架就能完成齿面清洁、润滑补充操作。设计过程中优先考虑了装配工艺性，轴承安装位采用台阶孔设计，装配时可以直接将轴承压入到位，不需要额外设计挡圈槽或者定位卡簧结构，减少零件数量的同时提升装配效率；输出轴伸出端的孔位做了倒角处理，避免轴件穿入时刮伤轴表面或者破坏轴承密封圈。安装边界方面，框架整体采用对称式布局设计，底部的两个安装支脚带有定位沉孔，可以直接通过螺栓固定在标准铝型材或者设备安装基板上，支脚的高度经过匹配计算，确保输出轴中心高与常见的小型传动模组输入轴中心高保持一致，不需要额外加装调整垫片就能完成同轴对接。框架侧壁的加强筋结构沿着受力方向布置，在舵机输出额定扭矩时，能够抵消齿轮啮合产生的径向力，避免框架长期受力出现变形，导致传动精度下降。需要注意的是，该框架仅集成了轴承与输出轴的安装定位结构，实际使用时需要匹配对应规格的伺服动力单元与传动齿轮，齿轮的啮合间隙可以通过框架上预留的调整孔位进行微调，确保传动过程平稳无冲击，适配不同负载下的传动需求。
