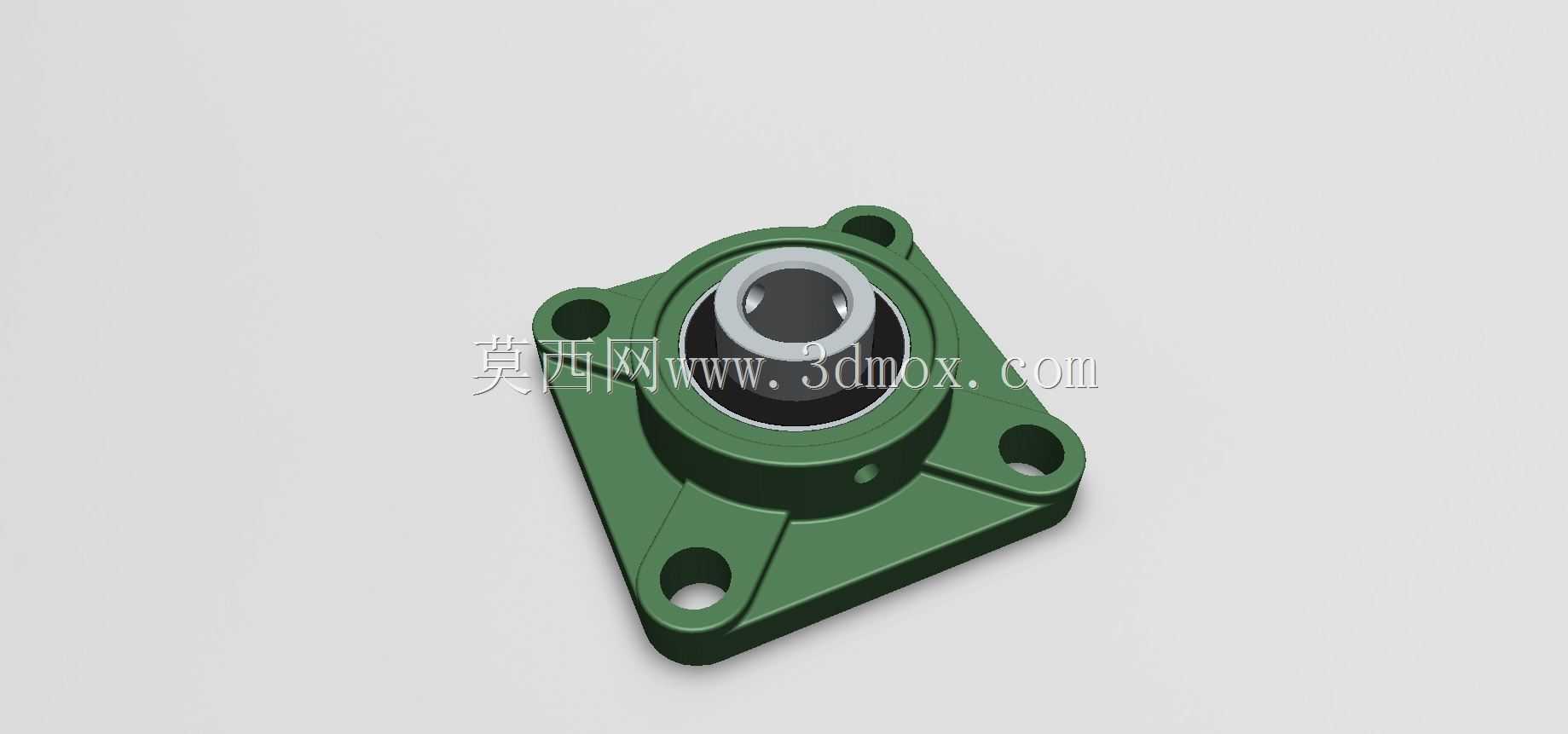

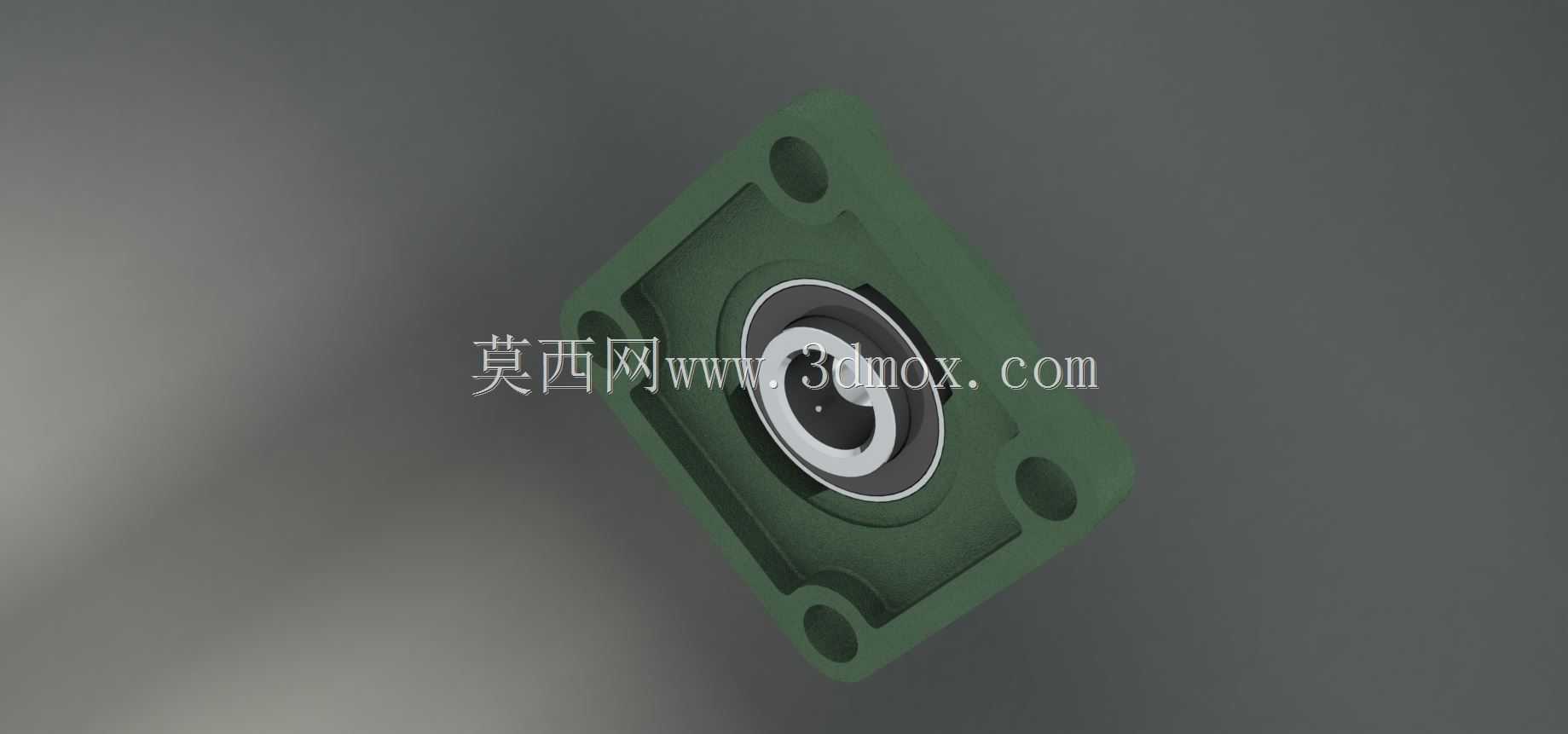

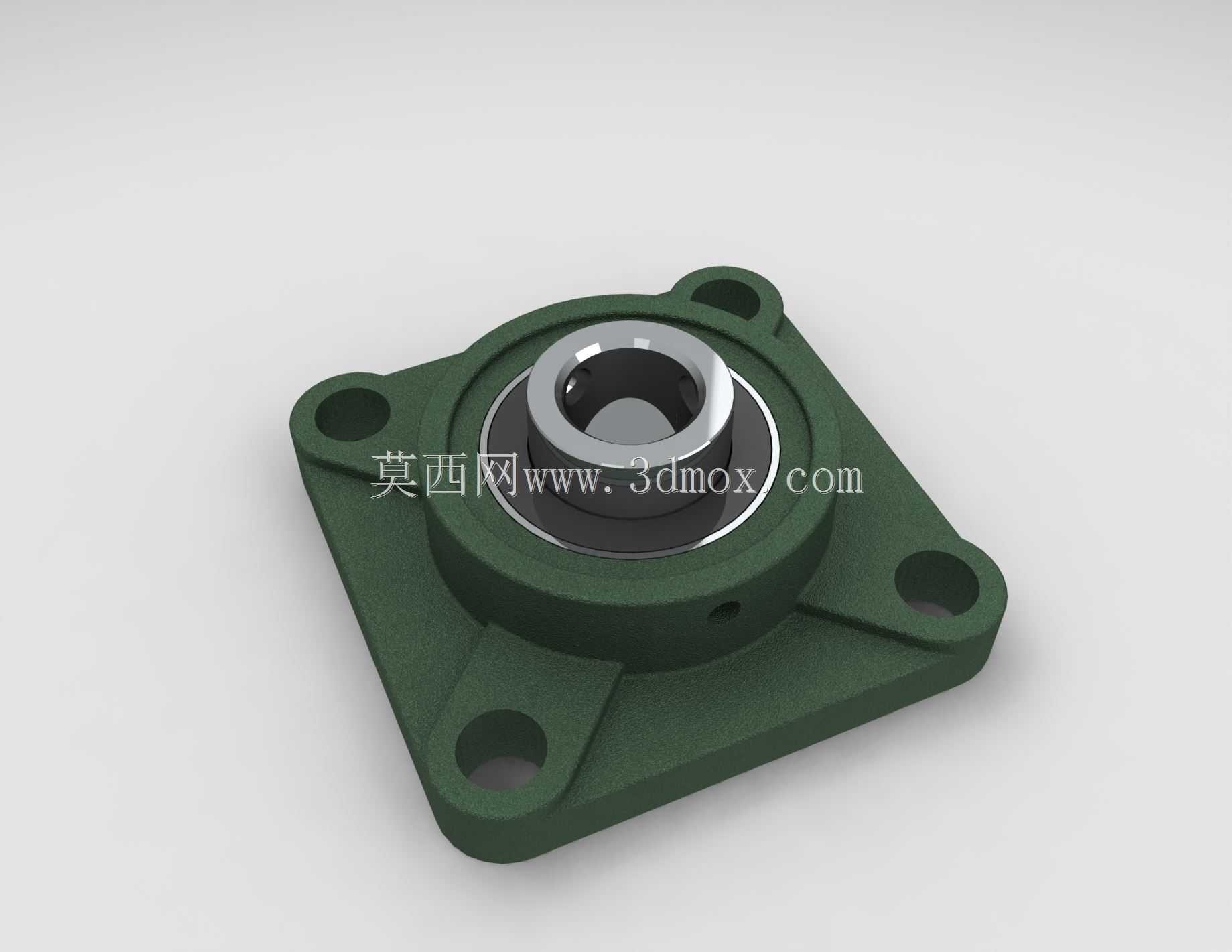

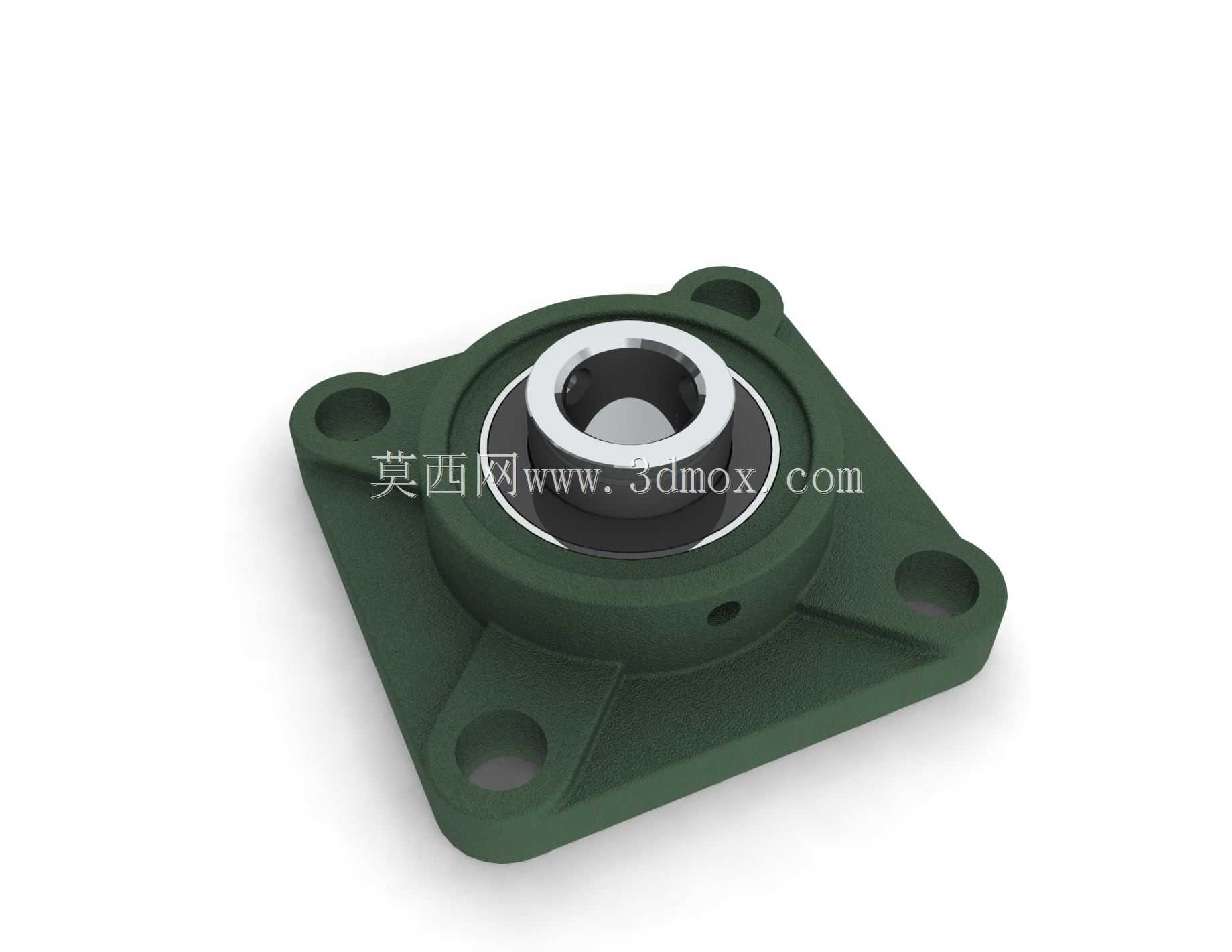

UFC型方形凸台带座外球面轴承组件

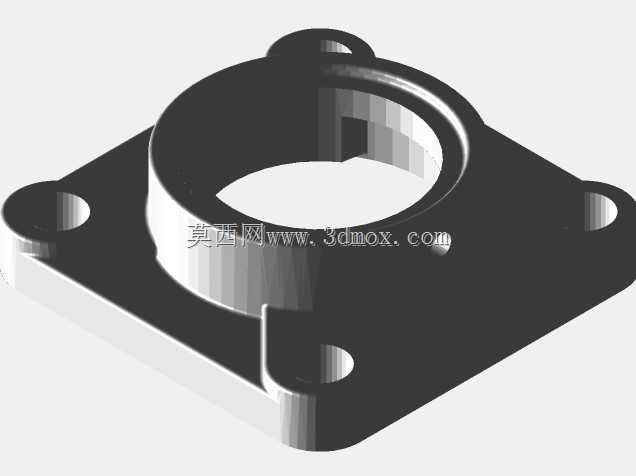

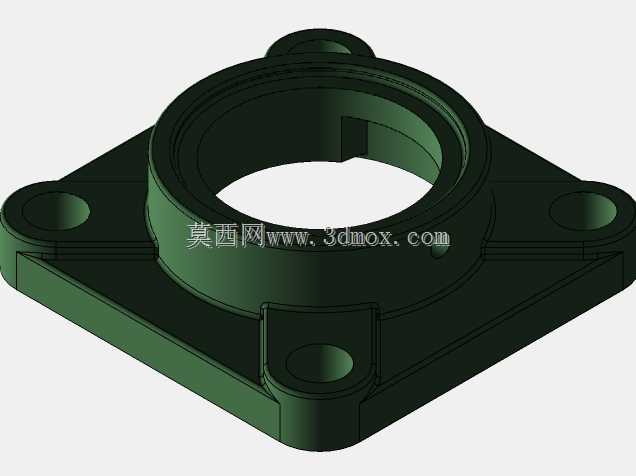

这款方形凸台带座外球面轴承组件，是工业传动系统中应用极为广泛的支撑类零部件，主要承担旋转轴的径向与轴向复合载荷，同时补偿轴系安装过程中产生的轻微同轴度误差，适配各类轻载到中载的传动工况。在实际工业场景中，这类带座轴承常被应用在食品加工输送线、农业机械传动辊组、小型风机设备、轻工包装机械、物流分拣滚筒等场景中，凭借自带安装基座的集成化设计，无需额外加工复杂的轴承安装腔体，大幅降低设备机架的加工难度与装配成本。从功能特性来看，组件核心的外球面轴承内圈带有顶丝锁紧结构，可直接将轴承内圈与穿入的传动轴锁紧固定，避免轴运转过程中轴承内圈与轴发生相对窜动；轴承外圈与座体采用球面配合结构，能够自动补偿轴安装时产生的角度偏差，抵消机架轻微形变带来的轴系别劲问题，有效延长轴承的实际使用寿命。座体采用方形法兰式结构，四个角预留贯通式安装孔，可直接通过螺栓将整个组件固定在设备机架的平面安装位上，相比立式座体，方形法兰座的安装适配性更强，既可以安装在水平机架面，也可固定在垂直立面或倾斜安装面上，适配更多元的设备布局需求。设计层面，座体中部设置凸起的环形定位凸台，既可以增强座体自身的结构强度，避免螺栓锁紧时座体发生形变，也能在安装时起到快速定位的作用，让轴承座与机架安装孔快速对齐，减少装配找正的时间。轴承两侧自带密封结构，能够阻挡外界粉尘、水汽、碎屑进入轴承内部滚道，适配多粉尘、轻度潮湿的车间作业环境，降低日常维护的频次。从安装边界来看，方形座的四个安装孔呈对称分布，孔位间距符合行业通用的安装尺寸规范，可直接替换同规格的同类带座轴承产品；中心轴承内孔适配对应直径的光轴，安装时无需对轴做复杂的台阶加工，仅需将轴穿入内圈后锁紧顶丝即可完成装配，整体安装流程简单快捷，对现场装配人员的技术门槛要求较低。座体的整体厚度经过优化设计，在保证结构强度满足额定载荷要求的前提下，尽可能压缩轴向占用空间，适合安装空间较为紧凑的设备布局，不会过多占用设备内部的宝贵空间。轴承与座体的配合面经过精密加工，保证轴承在座体内的调心动作顺畅无卡滞，同时避免配合间隙过大导致的运转抖动问题，让轴系运转更加平稳，降低设备运行过程中的振动与噪音。
