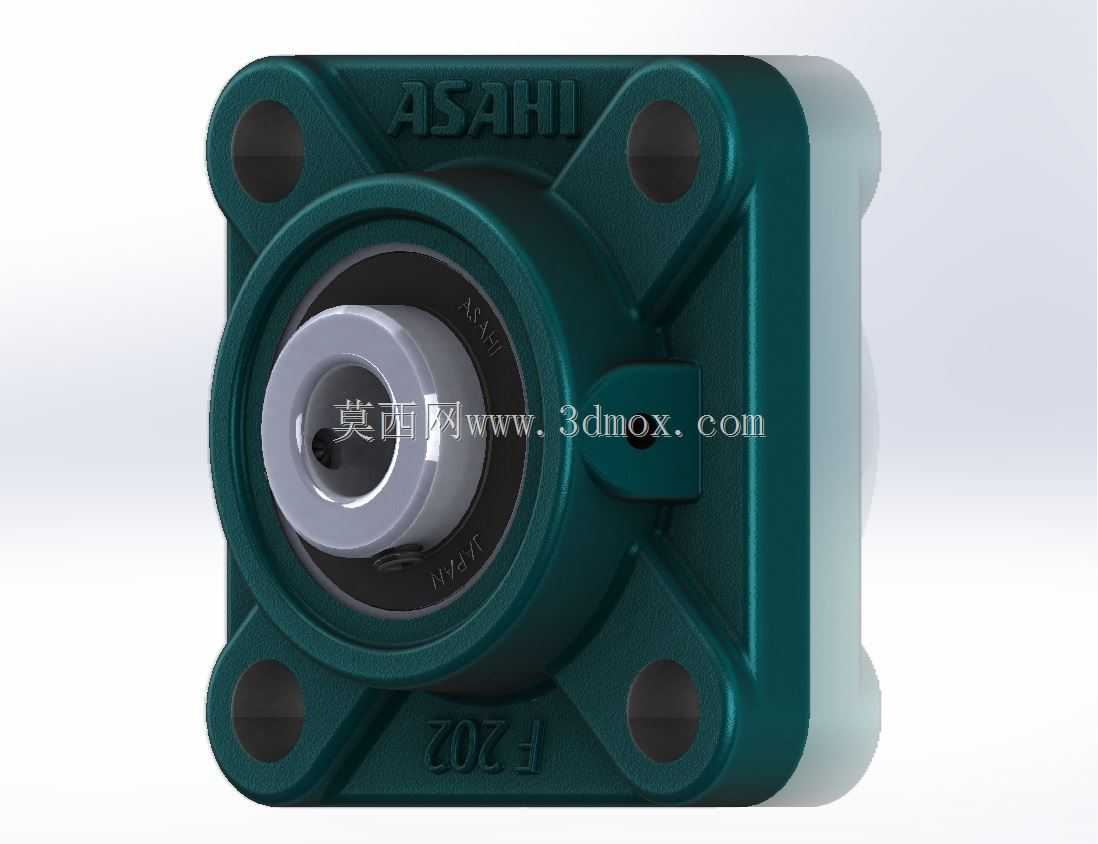

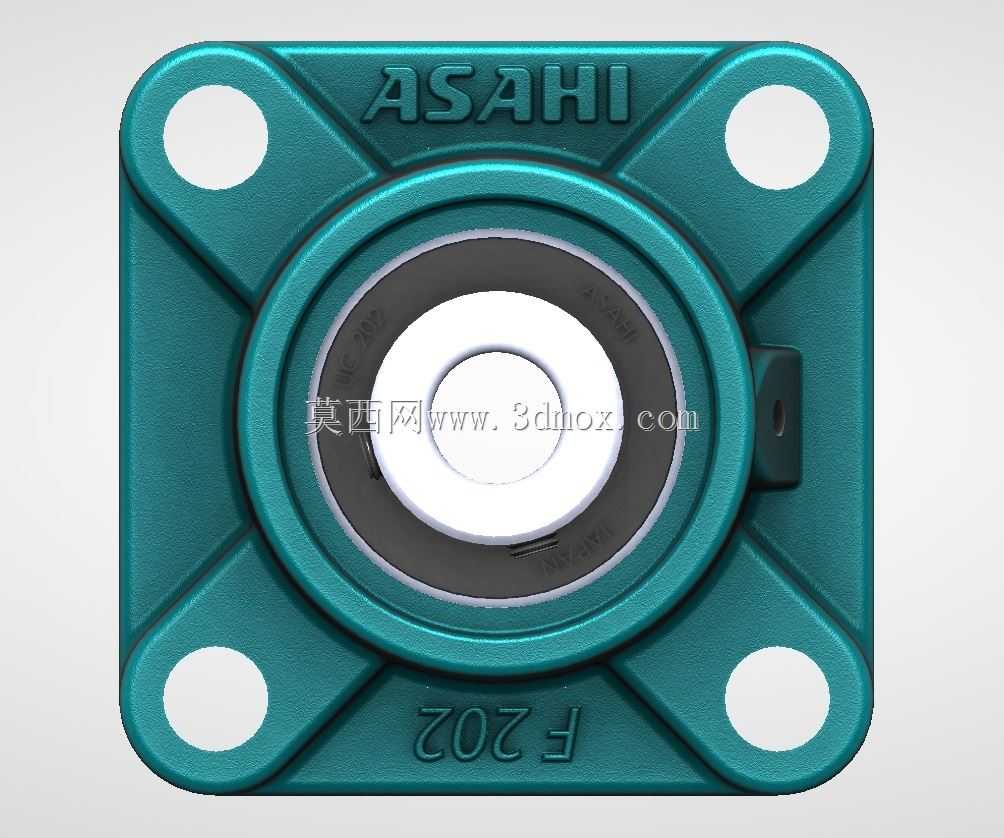

UCF202方形带座外球面轴承法兰结构

这款方形法兰式带座外球面轴承，是轻载传动场景中应用极广的支撑类零部件，常见于食品输送线、小型包装设备、纺织机械、农用机具以及轻工自动化生产线的转轴支撑部位，主要承担径向载荷为主、附带少量轴向载荷的转轴固定与转动支撑作用，能够在安装面存在轻微角度偏差时，通过轴承内圈与外球面座体的自适应配合补偿安装误差，避免转轴出现卡滞、偏磨的问题，大幅降低现场安装的对位精度要求，提升设备组装与后期维护的效率。

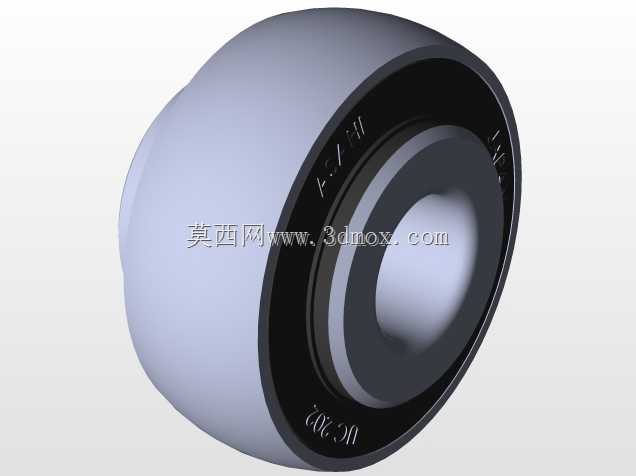

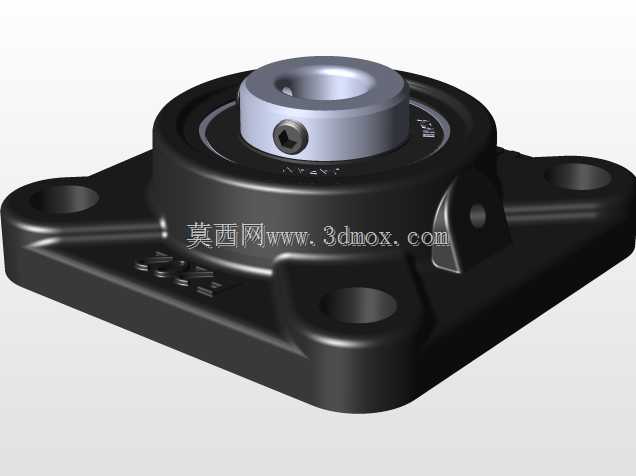

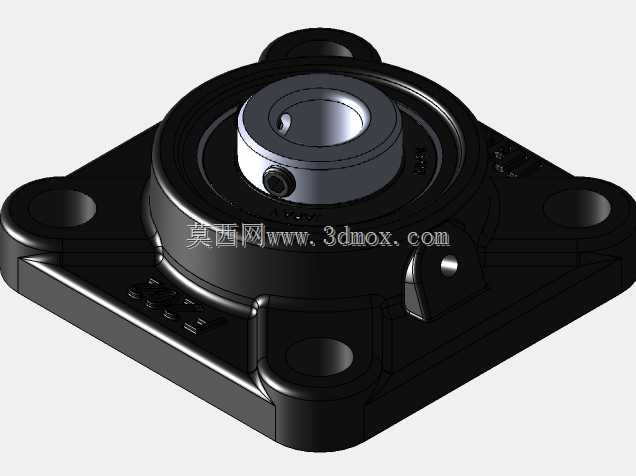

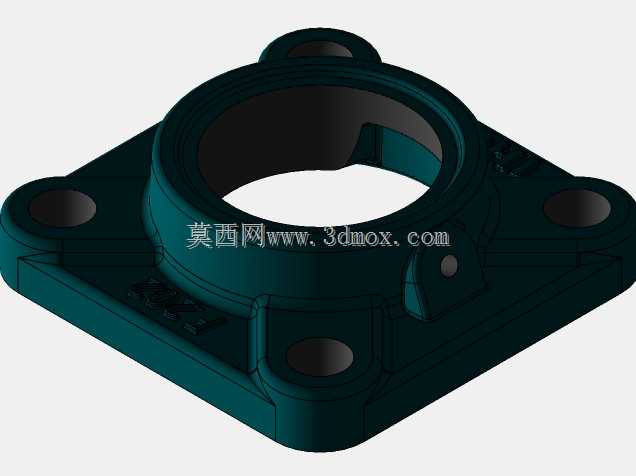

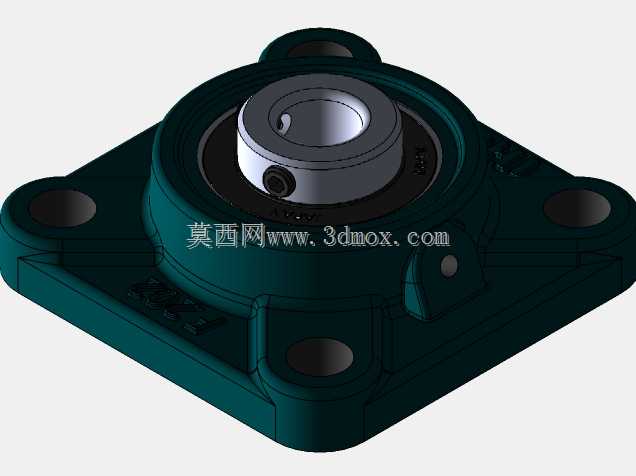

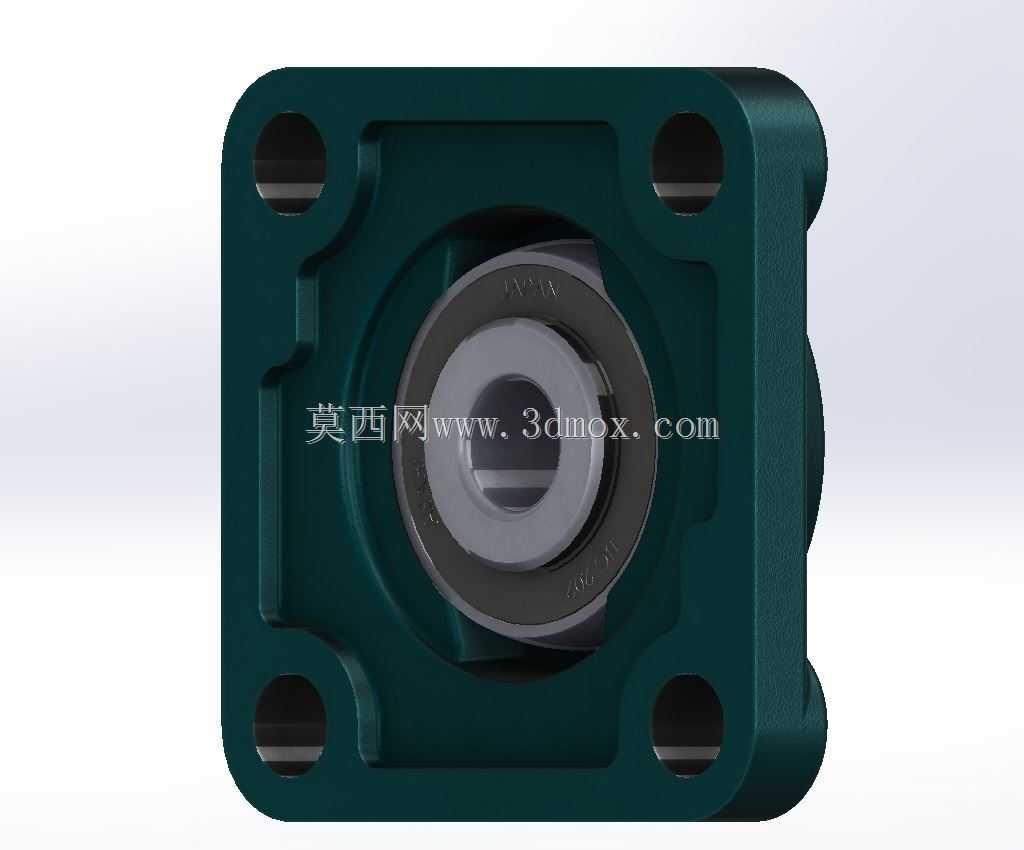

从功能特性来看，该部件采用座体与轴承芯一体化的集成设计，座体为高强度铸铁铸造成型后做表面防锈处理，具备优秀的抗冲击与抗形变能力，四个角位预留的通孔为安装固定位，可直接通过螺栓将整个轴承座锁紧在设备的安装立板或机架平面上，不需要额外加工复杂的轴承安装沉孔，大幅简化了设备机架的加工工序。内置的外球面轴承芯自带顶丝锁紧结构，可直接将轴承内圈与穿入的转轴锁紧固定，不需要额外配置轴肩、锁紧螺母等轴向定位零件，装配流程十分简便。

设计过程中，工程师首先针对轻载传动场景的载荷特性，确定了方形法兰的安装布局，四个安装孔对称分布在座体四角，相比菱形座、立式座的安装形式，方形法兰座在垂直安装面上的固定稳定性更强，能够承受两个垂直方向的倾覆力矩，适配立式安装、侧装等多种安装姿态。座体的球面内腔与轴承外圈的球面采用公差匹配设计，预留了自适应偏转的间隙量，允许转轴在安装时存在最多2度的角度偏差，依然可以保证轴承滚动体的正常运转，避免因安装面加工误差、机架焊接形变导致的轴承早期磨损。轴承芯的密封结构采用接触式橡胶密封圈，能够阻挡日常工况下的粉尘、碎屑、少量飞溅水汽进入轴承内部滚道，自带的预注润滑脂可以满足常规工况下长时间的运转需求，减少日常维护的注油频次。

在安装边界与尺寸设计上，该型号轴承适配公称内径15mm的转轴，方形座的四个安装孔中心距遵循行业通用的标准尺寸规范，安装孔直径适配常用的M6固定螺栓，座体总厚度、轴承芯突出座体的轴向长度都经过优化，既保证了座体本身的结构强度，又尽可能压缩了轴向安装空间，适配结构紧凑的轻载设备布局。座体表面的加强筋分布在安装孔与轴承腔之间的连接部位，在不增加整体壁厚的前提下提升了座体的结构刚性，避免螺栓锁紧时座体出现形变挤压轴承外圈，影响轴承的正常转动间隙。
