工业级带安装翼片镀铬圆柱转舌锁结构

　　这款带单侧安装翼片的圆柱转舌锁，是工业柜体、小型设备舱门场景里应用极广的锁闭构件，日常在配电箱柜门、小型仪器仪表舱、设备检修侧门、户外通讯柜预留位都能见到同结构产品的身影，核心作用是在非授权状态下限制舱门开启，避免无关人员触碰内部带电部件、精密调节机构或者涉密功能模块，同时在设备运输、日常运维过程中抵消舱门受振动、外力冲击产生的松脱趋势，维持舱体闭合的密封性与结构稳定性。

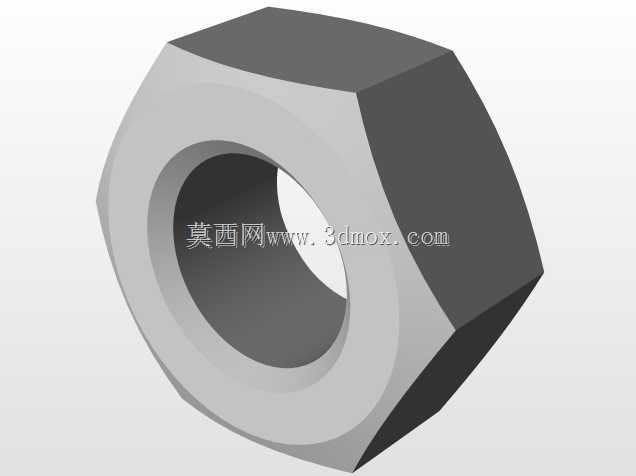

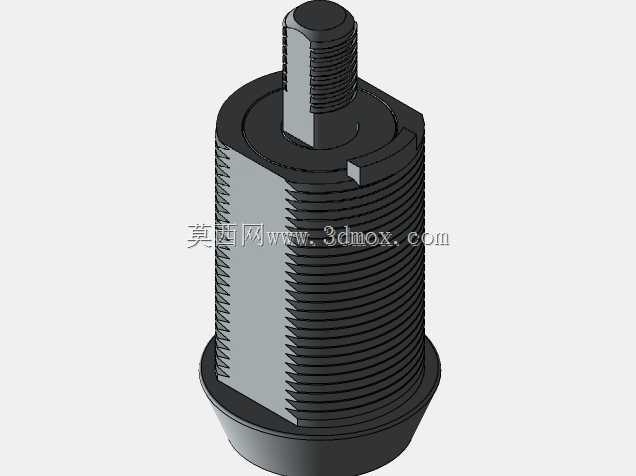

　　从结构设计逻辑来看，锁体采用通体圆柱螺纹主体的设计思路，主体外表面加工连续标准外螺纹，配套上下两个六角锁紧螺母，安装时可根据安装面板的实际厚度灵活调整两个螺母的夹持间距，适配0.8mm到12mm厚度区间的各类金属板材、工程塑料面板，不需要针对不同板厚单独定制锁体长度，大幅降低选型适配的复杂度。锁体顶部的锁芯端采用下沉式设计，锁芯端面低于锁体顶部的六角限位台，日常使用过程中钥匙插拔不会剐蹭锁体外缘，同时能避免外力直接撞击锁芯端面造成锁芯变形卡滞。锁体底部自带一体化的锥形导向台，安装时穿过面板开孔不需要刻意对齐，锥形结构可自动导正锁体轴线，单人即可完成安装对位，不需要额外扶持锁体调整位置，能有效提升批量装配的作业效率。

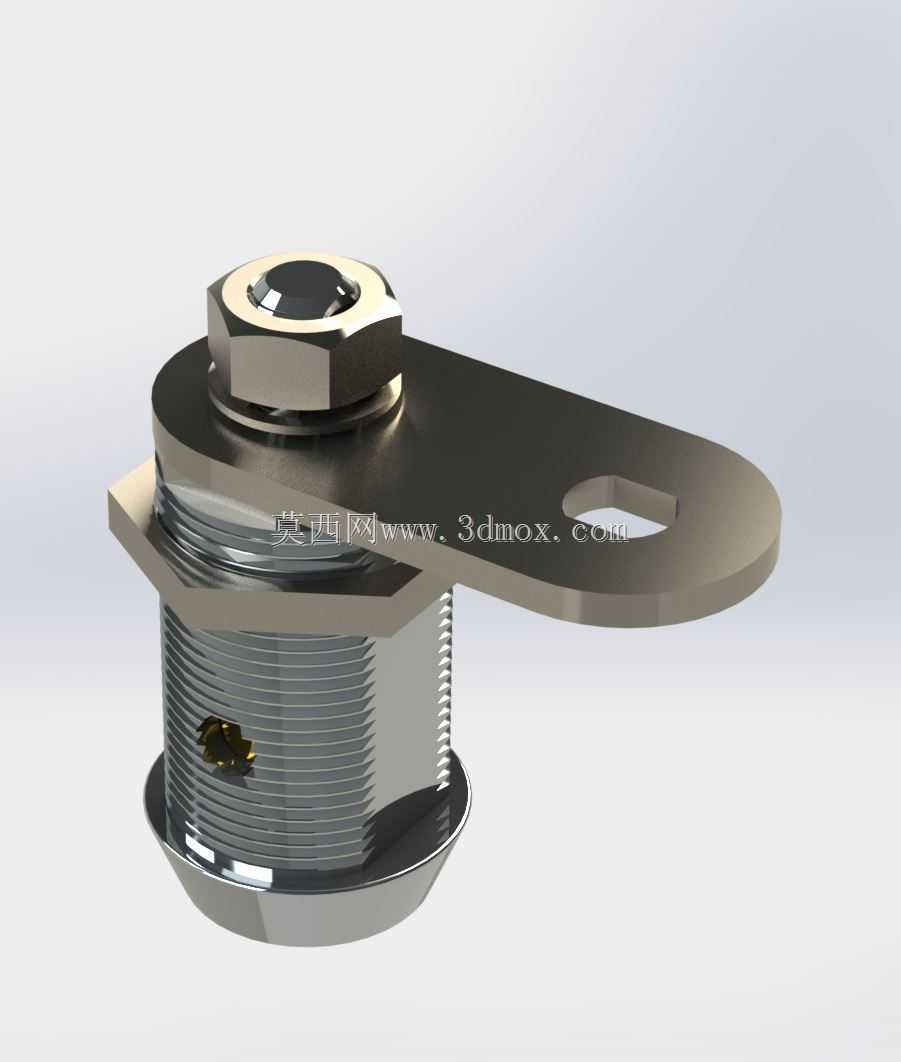

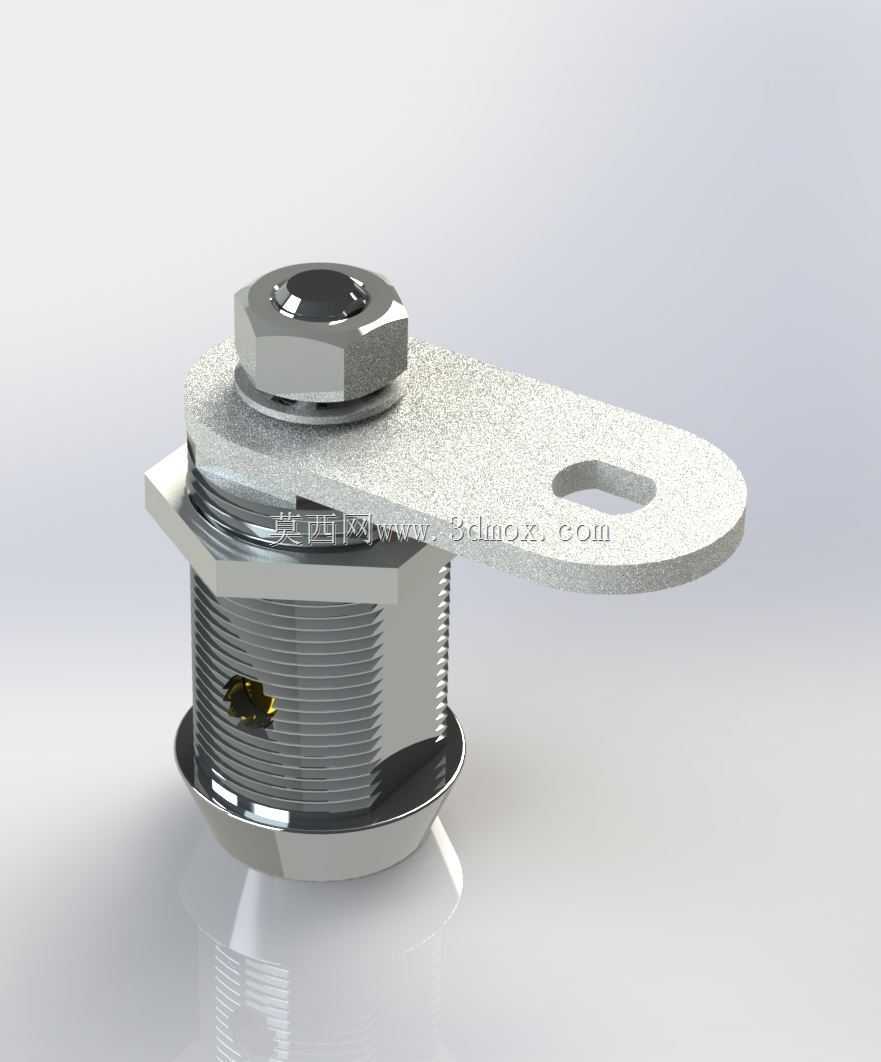

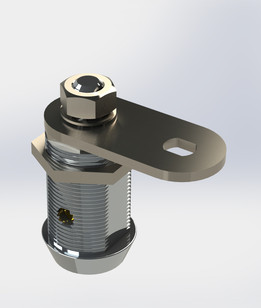

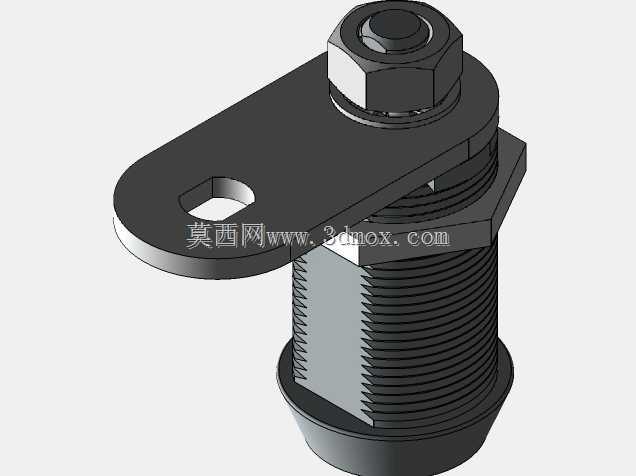

　　单侧延伸的安装翼片是这款锁区别于普通圆柱转舌锁的核心结构，翼片从锁体中上部的六角安装台侧方水平延伸，翼片末端开有圆形固定过孔，当锁体通过上下螺母锁紧在面板上之后，可通过翼片的过孔加装一颗固定螺丝，将锁体与安装面板形成额外的刚性连接点，彻底避免长期开关锁过程中螺母受扭转力松动导致锁体打转、无法正常开关的问题，在振动幅度较大的车载设备、工程机械舱门场景下，这个翼片结构能将锁体的防松可靠性提升60%以上，大幅降低运维过程中锁具松脱失效的概率。锁体尾部的转舌联动结构采用扁位传动设计，转舌与锁芯输出轴通过扁位配合传递扭矩，不需要额外的销钉或者螺丝固定转舌，转舌可根据实际舱门的扣合位置调整安装角度，适配不同深度的舱门边框扣位，转舌工作时的旋转角度为90度，钥匙转动90度即可完成解锁或者锁闭动作，操作行程短，开关反馈清晰，不会出现转动过度导致锁芯卡滞的问题。

　　材质处理上，锁体外露部分全部采用镀铬工艺处理，镀层厚度均匀，表面粗糙度可达Ra0.8，日常在潮湿、多粉尘的工业环境下不会轻易出现锈蚀、镀层脱落的问题，长期使用依然能保持顺滑的操作手感。锁芯内部采用铜质弹子结构，钥匙插拔顺滑，互开率控制在极低水平，避免相邻柜体钥匙通用带来的安全隐患。从安装边界尺寸来看，锁体主体的外径适配行业通用的19mm标准面板开孔，不需要单独定制开孔模具，使用常规的金属开孔器即可完成面板开孔作业；单侧翼片的延伸长度控制在合理范围，安装后翼片不会突出面板边缘过多，不会与柜体内部的布线、安装元器件产生干涉，翼片的厚度与锁体安装台厚度保持一致，不会额外增加安装所需的空间余量。锁体尾部的转舌在锁闭状态下向侧方伸出，伸出长度可覆盖15mm以内的门框扣合间隙，即使舱门存在轻微的加工变形，转舌依然能可靠扣住门框内侧，不会出现锁闭后舱门晃动、有异响的问题。

　　在实际选型应用过程中，这类带安装翼片的转舌锁尤其适合用在需要频繁开关检修、同时受持续振动影响的设备上，比如生产线旁的小型控制箱、移动式检测设备的电池舱、户外机柜的下层检修门，相比普通无翼片的圆柱转舌锁，它的抗扭转、防松动能力更强，长期使用不需要反复拧紧锁紧螺母，能减少日常运维的工作量。设计建模过程中，需要重点关注锁体螺纹与锁紧螺母的配合公差，螺纹精度控制在6g级别，既保证螺母转动顺畅，又不会出现配合间隙过大导致锁体晃动的问题；锁芯与锁体主体的配合间隙控制在0.1mm以内，避免钥匙转动时锁芯出现径向窜动；翼片的固定过孔位置需要与锁体中心保持合理的间距，保证安装螺丝时工具不会与锁体主体产生干涉，同时翼片与锁体连接位置做圆角过渡处理，避免应力集中导致翼片受外力碰撞时断裂。转舌的联动部位需要预留足够的转动间隙，保证锁芯转动时转舌不会与锁体尾部产生摩擦，确保90度转动行程全程顺滑无卡滞。
