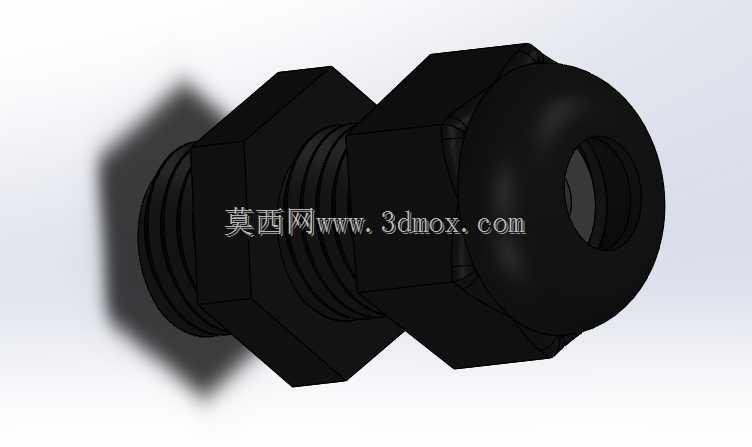

M12规格电缆穿舱密封锁紧接头结构

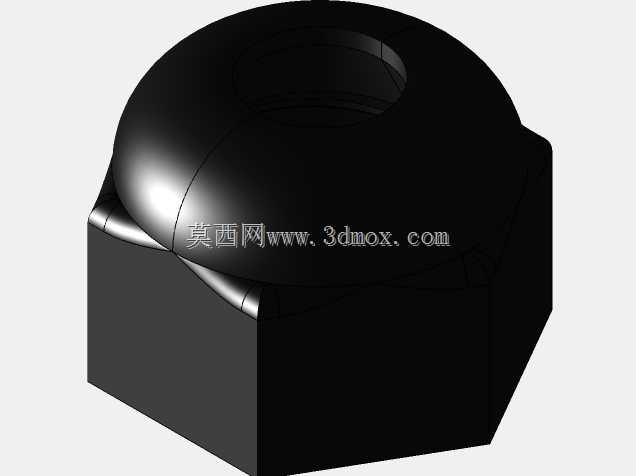

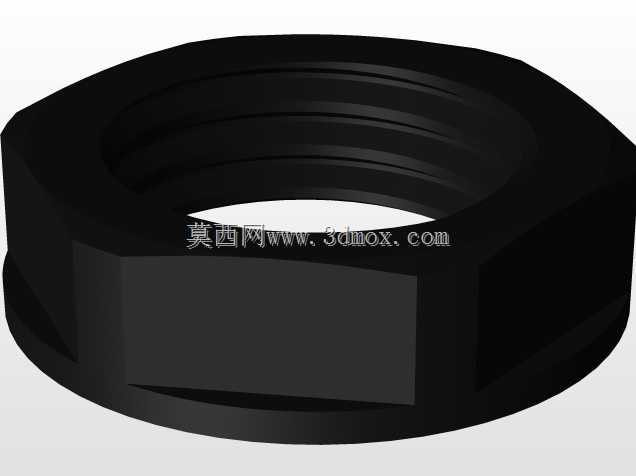

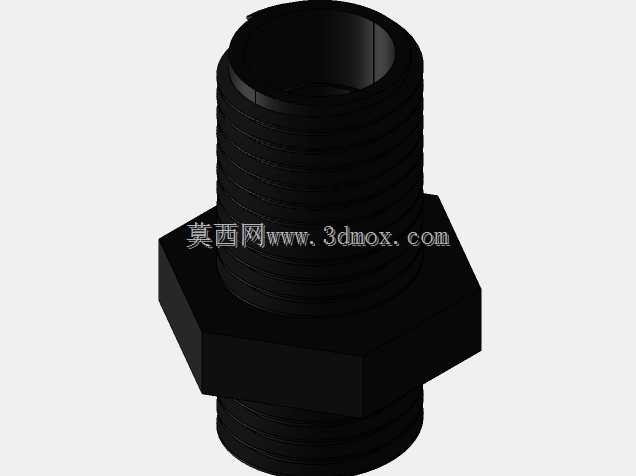

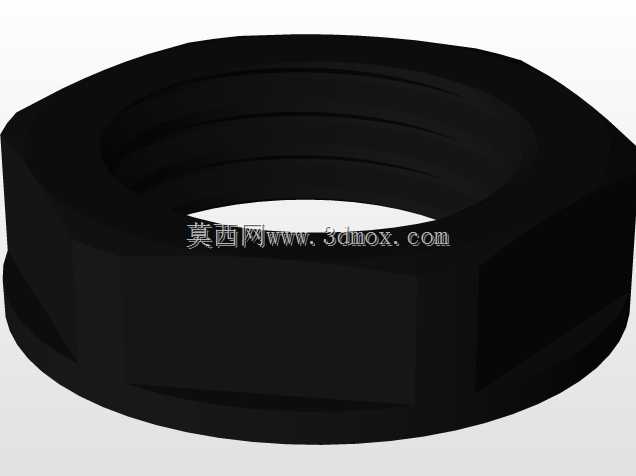

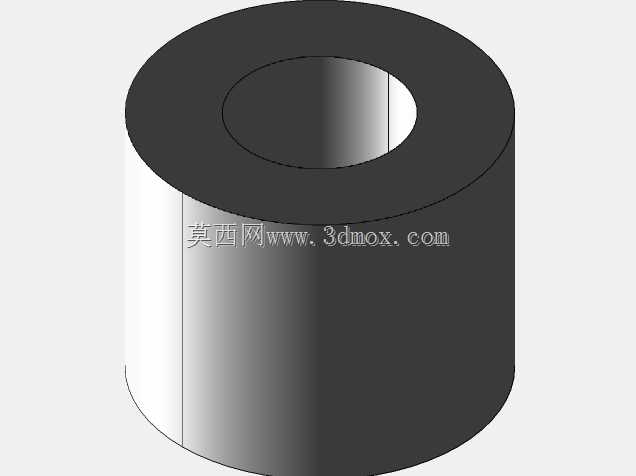

这款M12规格的电缆密封套，是工业电气布线场景中应用极为广泛的线缆固定密封部件，常见于各类电控柜、户外电气设备、传感器接线端、工业通讯模块的线缆穿引位置，核心作用是在电缆穿过设备壳体的位置实现线缆锁紧固定与壳体间隙密封，既可以避免线缆受外力拉扯出现接线松脱、线芯断裂的问题，也能阻挡外界粉尘、水汽、油污从穿线间隙渗入设备内部，保障电气元件的运行稳定性，在户外工控设备、轨道交通车载电气、机床布线系统、自动化生产线传感单元中都有大量适配需求。从功能设计来看，这款密封套采用分体式组合结构，两端设置六角拧动位，方便现场安装时使用扳手施加扭矩，不会出现拧转打滑的问题；中部设置外螺纹结构，可直接适配设备壳体上预制的M12规格安装螺纹孔，配合锁紧螺母即可快速完成在壳体上的固定，无需额外设计定制安装位，适配性极强；尾端的弹性压盖结构在拧紧过程中会均匀挤压内置的密封胶圈，让胶圈产生径向形变紧密包裹穿过的电缆外护套，实现IP等级以上的密封效果，同时对线缆形成周向的抱紧力，可承受一定数值的轴向拉拽力，避免线缆移位。设计过程中充分考虑了现场安装的便捷性与使用可靠性，整体结构没有冗余的复杂零件，所有零件均为回转类与六角结构结合，加工成型难度低，适合批量量产；外形尺寸严格遵循通用M12电缆接头的安装边界，螺纹段长度适配常规厚度的设备钣金壳体与塑料壳体，两端六角的对边尺寸符合通用扳手的操作空间要求，安装时不会与周边其他电气元件产生空间干涉；穿线孔径适配常规线径的信号电缆与小规格动力电缆，压盖的形变行程预留了足够的公差范围，可兼容一定线径区间内的电缆，无需针对每一种线径单独开模生产，大幅降低了生产与现场选型的成本。在实际使用中，这款密封套的结构设计可有效避免长期使用后胶圈老化松弛导致的密封失效问题，六角结构的抗扭强度远高于滚花类手拧结构，在振动较强的设备工况下也不会出现接头松动脱落的问题，能长期稳定维持密封与固定效果，为设备内部的电气系统提供可靠的线缆穿位防护。
