五级锥面XPZSPZ三角带皮带轮结构

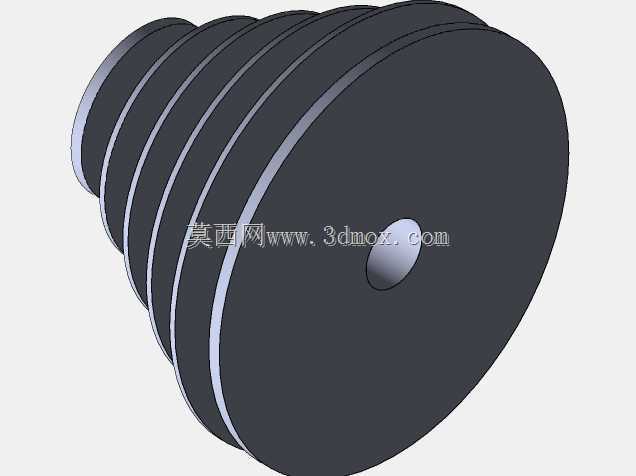

这款五级槽径的XPZ/SPZ型三角带皮带轮，主要面向木材车床这类安装空间受限的切削加工设备传动场景设计，在小型木工车床的主轴动力传递环节中，这类带轮能够通过不同槽径的匹配，实现电机端到主轴端的多级转速切换，满足木材车削加工时不同工序的转速需求——粗车削木料时需要低转速大扭矩传递，精车削、打磨工序时则需要高转速保证加工表面的光洁度，无需更换带轮仅通过调整三角带的挂载槽位就能完成转速档位切换，大幅压缩了小型木工设备的结构占用空间，适配桌面级、小型落地式木工车床紧凑的机身布局。从功能特性来看，这款带轮适配标准XPZ、SPZ型窄V三角带，五组带槽沿轴向依次排布，槽径从40mm到100mm逐级递增，形成阶梯式锥状外形，每组带槽的槽型角度、槽深都严格匹配对应三角带的截面尺寸，保证三角带嵌入后与槽壁的接触面积充足，传动过程中不会出现打滑、跳带的问题，动力传递效率稳定。带轮中心设计有直径16mm的主轴安装孔，能够直接适配多数小型木工车床的主轴轴径，安装孔旁设置有3处M3x0.5规格的固定螺钉孔，安装时通过紧定螺钉将带轮与主轴锁止固定，能够承受木工车削过程中产生的径向载荷与启停冲击，避免带轮运转时出现轴向窜动、径向偏摆的问题，保证传动过程的平稳性，减少运转时的振动与噪音。设计过程中充分考虑了小型木工设备的空间边界约束，整体采用阶梯式的紧凑布局，没有多余的外凸结构，带轮的最大外圆直径为100mm，轴向总长度根据五组带槽的排布控制在合理范围内，既保证了五个转速档位的传动比梯度合理，又不会占用过多的主轴轴向安装空间，给车床的刀架、尾座等部件预留出足够的移动行程。带轮的轮缘、轮毂部分做了等强度的结构优化，在保证整体结构刚性、满足传动载荷要求的前提下，尽可能控制带轮自身重量，降低主轴运转时的转动惯量，让设备启停、调速时的响应更灵敏，同时也减少了主轴轴承的径向载荷，延长主轴部件的使用寿命。实际应用中，这款带轮能够直接替换同规格的老旧木工车床皮带轮，安装时无需对原有设备的主轴结构做额外改造，仅需对准安装孔、锁紧紧定螺钉，再将对应规格的三角带挂载到所需转速的槽位即可完成装配，调试过程简单便捷，非常适合小型木工加工设备、DIY木工车床的传动系统搭建与维修替换使用，在紧凑的安装空间内实现稳定可靠的多级变速传动功能。
