适配600ml灭火器的壁挂式金属承载挂架

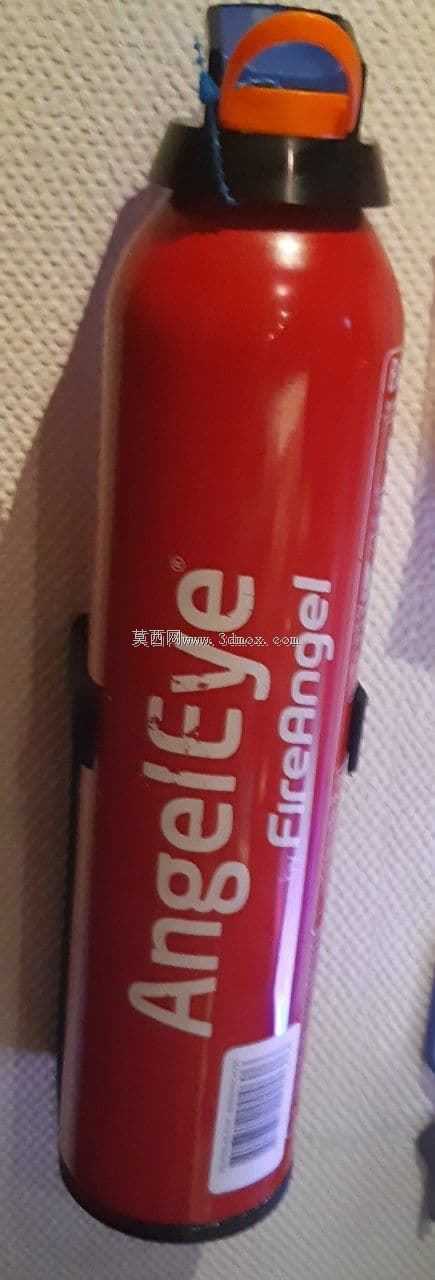

　　在民用建筑、商用场所的消防点位布设场景中，小型手提式灭火器的固定安装一直是容易被忽略的细节，不少场所直接将灭火器放置在地面或者简易搁板上，既容易被挪动遮挡，也不符合消防验收的固定要求，这款壁挂式承载挂架正是针对这类痛点设计的专用固定构件。从实际使用场景来看，这类挂架主要适配直径66毫米、容积600毫升的小型灭火器，虽然最初参考了AngelEye型灭火器的外形尺寸做匹配设计，但在挂接空间的公差预留上做了冗余处理，只要瓶身直径在适配区间内的同规格灭火器都可以稳定放置，不会出现卡滞或者晃动脱落的问题。需要注意的是，这款挂架的安装基面为硬质固定墙面，依靠背部的安装板与墙面贴合锁附，并不适用于汽车、火车、船舶这类存在持续振动的移动载具场景，移动场景下的振动会持续作用在挂架与墙面的连接点上，长期使用可能出现紧固件松动，导致灭火器掉落，因此设计阶段就明确了其适用场景为静止的室内固定墙面安装。

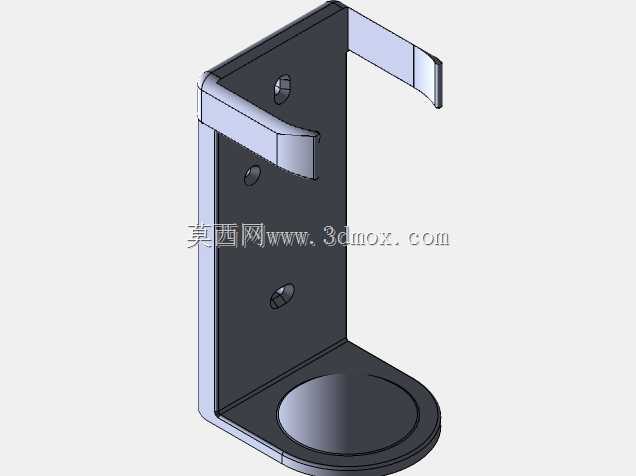

　　从结构设计思路来看，整个挂架采用一体化折弯成型的金属板材加工，没有多余的拼接焊缝，整体结构强度更有保障。背部的安装板为竖向长条形结构，上面预留了三个安装孔位，三个孔位呈三角形排布，相比两个孔位的安装方式，三角形排布可以有效抵消挂架承载时产生的扭转力矩，避免长期承重后挂架出现歪斜。安装孔位做了沉头处理，锁附螺丝后螺丝头不会突出安装板表面，保证安装板可以完全贴合墙面，不会出现局部悬空导致的受力不均。挂架上部设置了两个对称的弧形抱爪，抱爪的折弯弧度与适配灭火器的瓶身弧度完全匹配，抱爪末端做了向外的翻边导角，一方面在取放灭火器时可以起到导向作用，不需要精准对位就能顺利将灭火器推入挂架，另一方面翻边结构可以强化抱爪的边缘强度，避免长期取放过程中抱爪末端出现变形张开。挂架底部是圆形承托盘，承托盘的直径略大于适配灭火器的瓶底直径，灭火器放入后瓶底完全落在承托盘范围内，承托盘承担了灭火器的全部竖向载荷，上部的两个抱爪只起到水平方向的限位作用，避免灭火器倾斜倾倒，这种竖向承重+水平限位的受力分配方式，让整个挂架的受力更加合理，不会出现局部应力集中的问题。

　　从安装边界尺寸来看，挂架整体的竖向高度刚好覆盖灭火器从瓶底到瓶身中上部的位置，既不会因为高度过高遮挡灭火器的操作标识，也不会因为高度过低导致固定不稳。承托盘与上部抱爪的竖向间距经过反复校核，刚好卡在灭火器瓶身的直段位置，避开了瓶身的阀门、喷管等突出部件，灭火器放入后不会与挂架产生结构干涉，取放过程中也不会刮碰瓶身的配件。安装时需要注意，墙面的固定基面需要有足够的承载强度，不能直接固定在轻质隔墙板或者石膏板上，需要匹配膨胀螺丝将挂架锁附在混凝土墙面或者实心砖墙上，单个挂架的额定承载能力完全覆盖适配灭火器的满装重量，同时预留了足够的安全系数，即使出现轻微的外力碰撞，也不会出现挂架变形或者脱落的问题。挂架的所有边缘都做了圆角钝化处理，没有尖锐的毛刺棱角，安装和取放灭火器的过程中不会划伤操作人员，也不会刮损灭火器的瓶身涂层。在实际布设时，这类挂架通常安装在距离地面有一定高度的墙面上，既保证灭火器不会被地面的积水、杂物浸泡污染，也能让灭火器处于显眼易取的位置，发生火情时可以快速取下使用，同时壁挂安装的方式也不会占用地面空间，不会影响通道的正常通行，特别适合在走廊拐角、机房门口、商铺墙面这类空间有限的点位使用。
