可折叠核心塑料瓶盖注塑模具结构设计

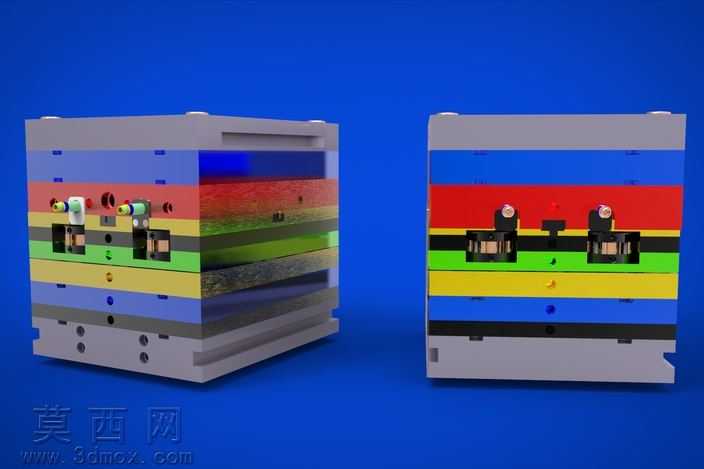

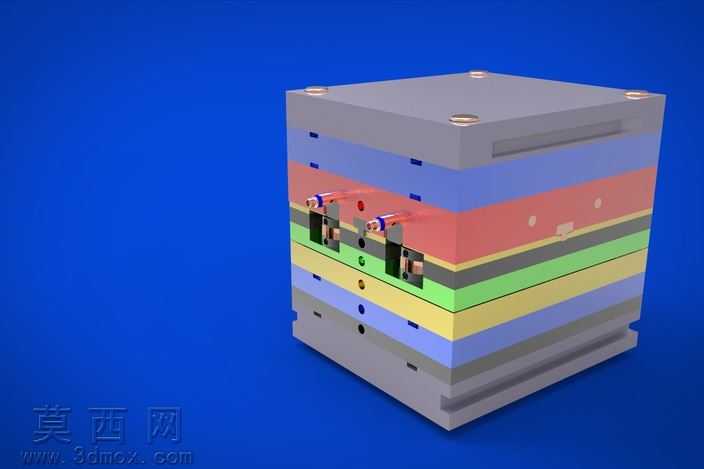

本作品为可折叠核心塑料瓶盖的注塑模具三维设计，建模阶段严格遵循注塑模具设计规范，完整还原了整套模具的分层装配结构。建模过程中首先完成产品塑件的特征提取，针对塑料瓶盖的内扣折叠核心结构，设计了对应的抽芯脱模机构，确保成型后塑件可顺利脱出不发生结构损伤。整套模具采用标准模架搭建，从定模座板、定模板、型腔板、型芯固定板、动模板、支承板、垫块到动模座板逐层搭建，各层板件的定位孔、紧固螺丝孔、导柱导套配合孔均按照行业标准尺寸绘制，保证装配时的定位精度与配合公差。在结构设计上，浇注系统采用平衡式流道布局，针对瓶盖类薄壁塑件的成型需求，设计了侧浇口进料结构，可保证熔融塑料快速均匀填充型腔，减少熔接痕、缺料等成型缺陷。冷却系统采用多层环绕式水路设计，分别在型腔板、型芯内部布置循环冷却水道，搭配密封堵头与水嘴接口，可实现成型过程中的均匀温控，缩短塑件冷却定型周期，提升生产效率。脱模机构采用顶针板驱动的顶出结构，搭配针对折叠核心的特殊抽芯滑块，开模时先完成定动模分型，再通过滑块抽芯动作脱离塑件内扣结构，最后由顶针将塑件平稳顶出，避免顶出变形。渲染阶段采用工业蓝背景突出模具主体，对不同功能的模板、机构零件赋予差异化的材质表现：模板类零件采用磨砂钢材材质，导柱导套、螺丝等标准件采用光亮镀铬金属材质，密封件、水嘴采用工程塑料材质，通过材质区分清晰展现模具的分层结构与各部件功能，直观呈现整套模具的装配逻辑与工作原理。设计过程中充分考虑了模具的加工工艺性与生产实用性，各零件的壁厚、拔模斜度、配合间隙均经过合理性校验，既满足三维结构的可视化展示需求，也可作为实际模具生产加工的结构参考。
