八型腔埃利博夫注塑模具三维结构设计

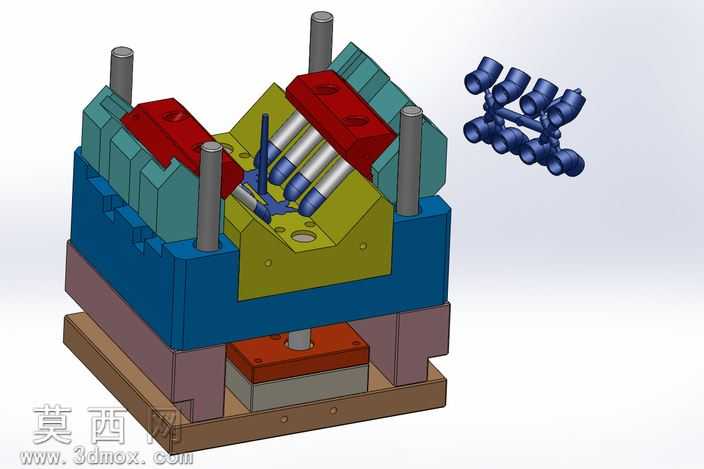

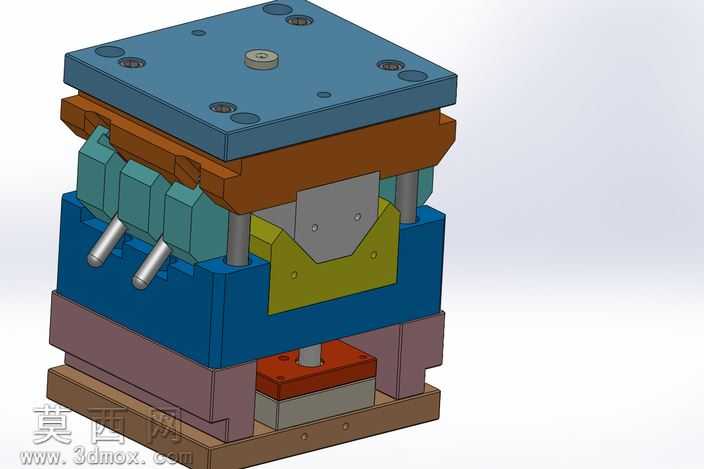

本套三维模型为八型腔埃利博夫注塑模具，采用三维建模软件完成全参数化结构搭建，建模过程严格遵循注塑模具设计规范，对模具各组成部件进行1:1等比例还原，完整呈现了整套模具的装配逻辑与动作路径。模型渲染阶段针对不同功能部件赋予差异化材质表现：上下模座采用调质钢材材质，表面做哑光氧化质感处理，还原模座的高强度金属特性；型腔镶件部分采用高硬度模具钢材质，表面做抛光亮面处理，体现成型零件的高精度加工要求；侧抽芯滑块组件采用合金工具钢材质，配合斜导柱结构做分色处理，清晰展示抽芯机构的配合关系；顶出机构的顶板、顶杆部分采用不同色号的金属材质区分，直观呈现顶出系统的层级结构；导向零件导柱导套做镀铬亮面处理，突出导向部件的耐磨特性。结构设计上，该模具采用八型腔平衡式布局，可一次成型八件同规格制品，有效提升注塑生产效率；侧抽芯机构采用斜导柱驱动滑块结构，针对制品侧面的倒扣特征设计独立滑块抽芯，保证开模时滑块先行退出倒扣区域，避免制品顶出时出现拉伤；浇注系统采用平衡式流道设计，主流道设置在模具中心位置，分流道对称排布至各个型腔，保证各型腔进胶均匀，减少制品成型缺陷；冷却系统围绕型腔周边排布循环水路，通过合理的水路走向保证模温均匀，缩短制品冷却周期；顶出系统采用顶板顶出结构，顶出力均匀分布在制品边缘，避免顶出过程中制品出现变形、顶白等缺陷；模具的导向定位系统除了四角的导柱导套外，还在型腔周边增设精定位结构，保证合模时的定位精度，提升制品成型尺寸稳定性。设计过程中充分考虑模具的加工工艺性与装配可行性，各部件之间预留合理的配合公差，对易磨损的滑块、导套等部件设计为可更换结构，降低模具后期维护成本；整体结构紧凑，各机构动作互不干涉，开模合模顺序符合注塑机的动作逻辑，可直接用于模具设计参考、生产工艺验证以及注塑成型教学演示使用。
