精密塑胶注塑模具结构设计方案

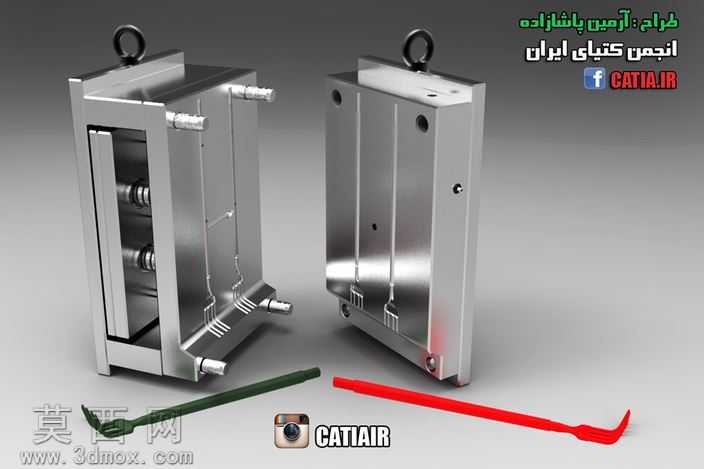

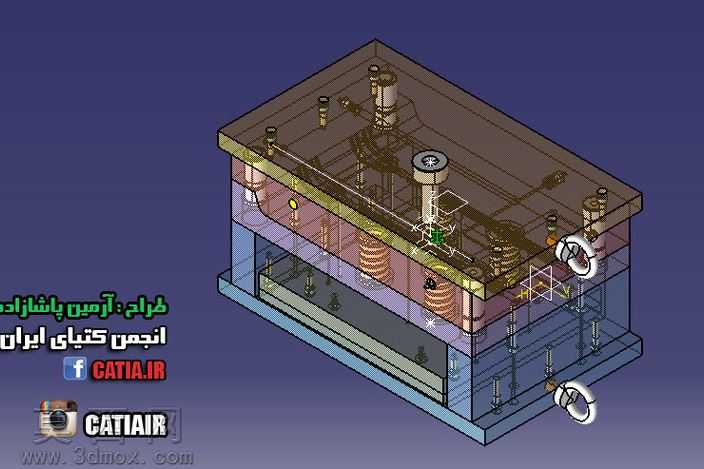

本套塑胶注塑模具采用三维参数化建模方式完成全流程设计，建模过程中严格遵循注塑模具的设计规范与加工工艺要求，对模具的各个组成部件进行了精准的尺寸定义与结构约束。首先完成模架部分的建模，选用标准模架结构，对定模板、动模板、支撑板、垫块等基础部件进行参数化绘制，保证各部件的装配间隙符合行业公差标准，同时预留了冷却水道、顶出机构、导向部件的安装位置，确保模架整体的结构强度与装配精度。在成型零部件设计阶段，针对塑胶制品的外形结构与尺寸精度要求，对型腔、型芯进行了精细化建模，充分考虑了塑胶材料的收缩率特性，对成型面的尺寸进行了精准补偿，同时设计了合理的脱模斜度，避免制品脱模时出现拉伤、变形等问题。导向定位系统采用导柱导套配合精定位结构的组合方案，建模时对导柱导套的配合公差进行了严格设定，保证模具开合模过程中的运动精度，避免出现偏心错位的问题，精定位结构则进一步提升了合模时的型腔对位精度，保障制品的成型质量。顶出机构结合制品的结构特点，设计了适配的顶出元件布局，建模过程中对顶杆的安装位置、运动行程进行了模拟验证，确保顶出力均匀分布，避免顶出过程中制品出现顶白、顶穿等缺陷，同时预留了顶出机构的运动避让空间，防止开合模过程中出现部件干涉。冷却系统设计阶段，根据型腔的分布形态与热量聚集特点，规划了随形冷却水道的走向，对水道的直径、间距、进出水位置进行了合理设置，建模时完成了水道的密封结构设计，避免生产过程中出现漏水问题，保障模具的冷却效率，缩短制品的成型周期。整套模型完成后进行了全局干涉检查，对所有运动部件进行了开合模动作模拟，验证了各机构的运动协调性，同时对模具的外观进行了渲染处理，采用金属材质赋予模架部件真实的金属质感，对成型面、密封件、紧固件等不同部件分别赋予对应的材质属性，搭配合理的光照环境，清晰展现模具的内部结构与装配关系，直观呈现整套模具的设计细节与结构特点，为后续的模具加工、装配与调试提供了精准的三维数据支撑。
