重载万向工业脚轮结构设计方案

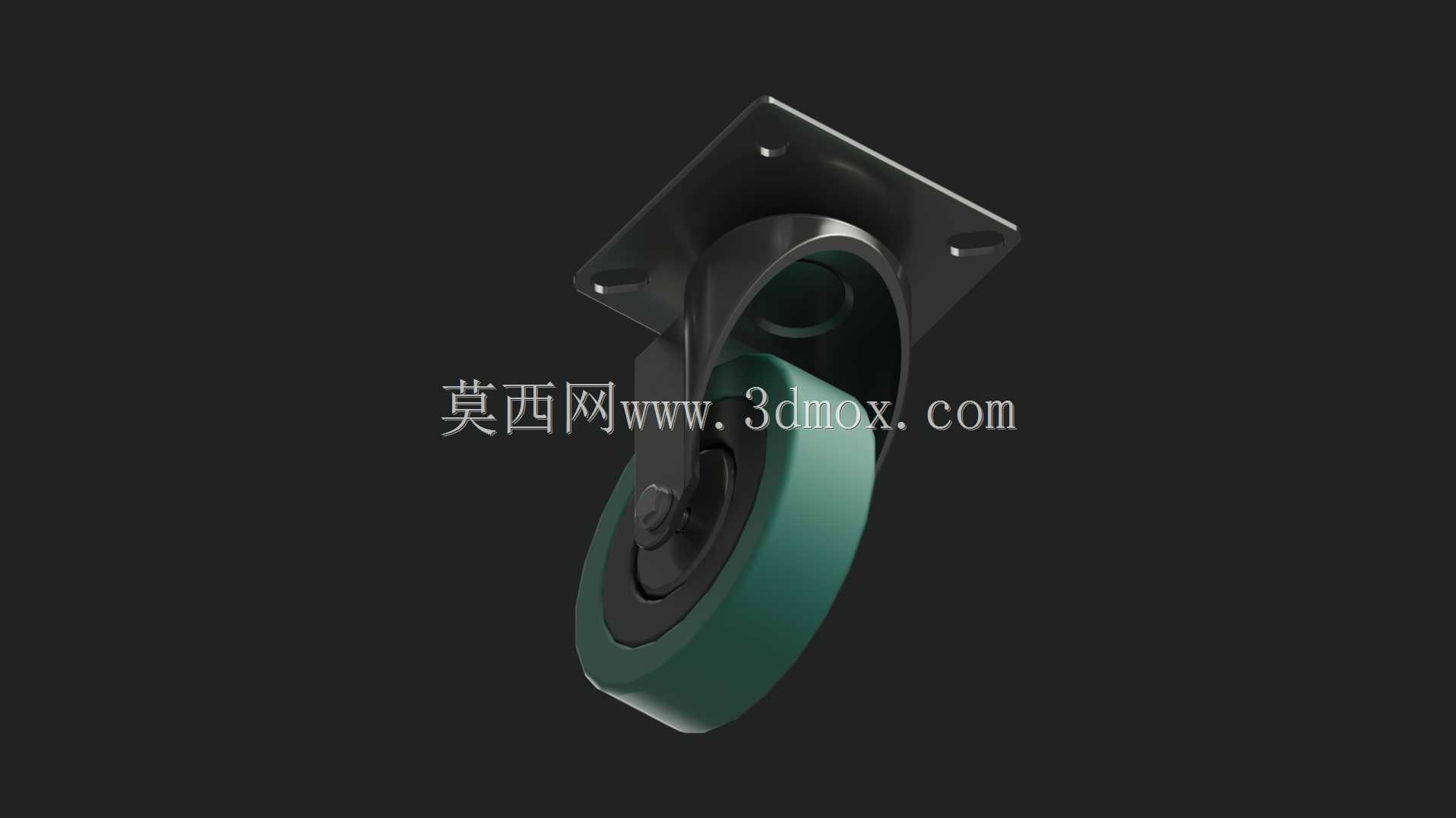

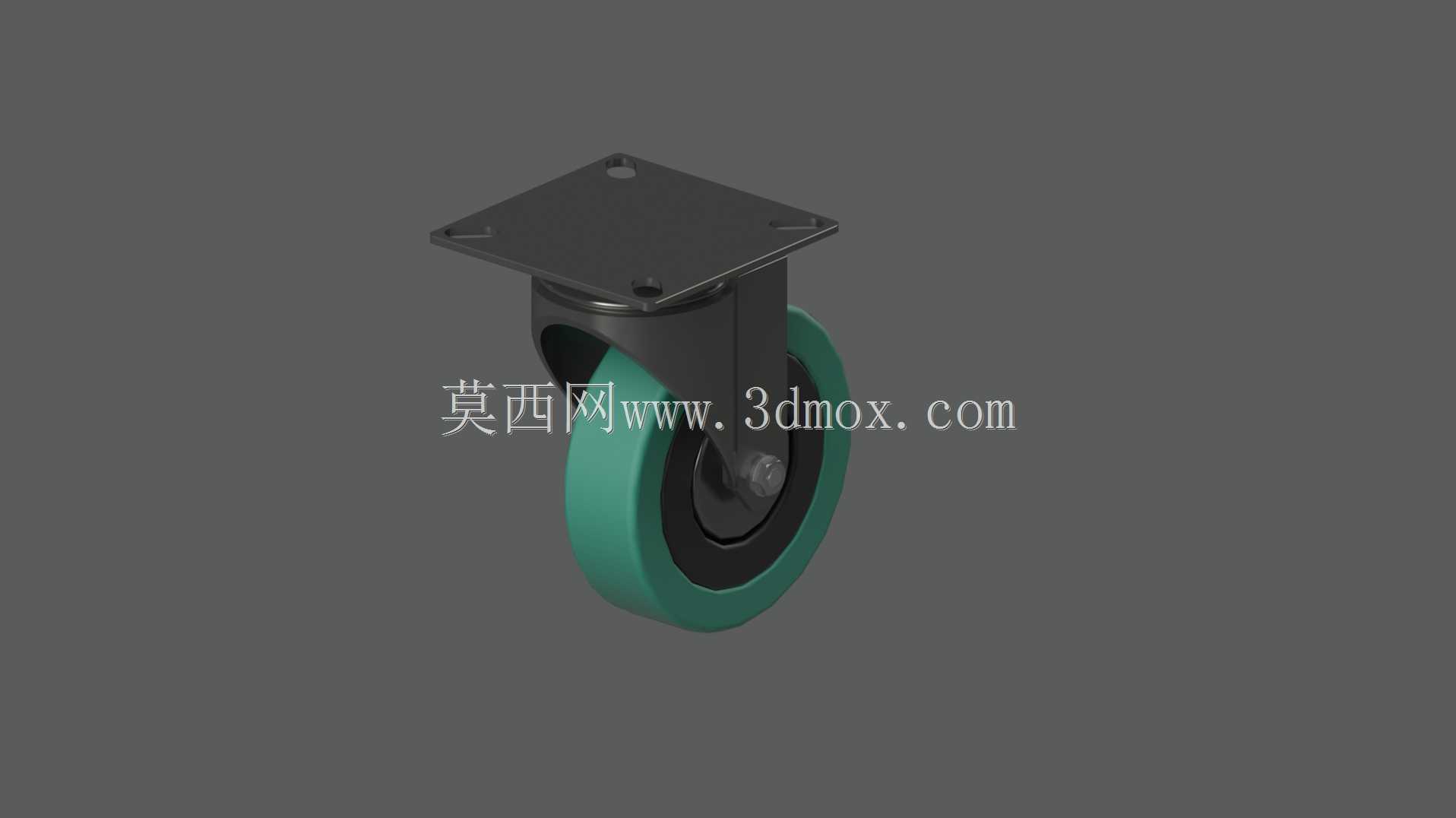

这款万向脚轮主要应用于各类工业手推车、物流周转车、轻型移动设备机架、商用展具以及行李转运推车的底部行走支撑场景，是短途物料转运场景中保障设备灵活移动的核心配套部件，能够适配车间工位流转、仓储货物搬运、商超设备移位、机场行李输送等多场景的移动需求，有效降低人工推移设备时的阻力，提升移动转向的顺畅度。在实际使用过程中，该脚轮承担设备整体的垂直载荷，同时可实现360度水平方向的自由转向，推移过程中无需额外调整设备朝向即可完成变向操作，轮体采用高弹性耐磨聚氨酯材质，滚动过程中与地面接触摩擦力适中，既不会出现打滑空转的问题，也不会在环氧地坪、瓷砖地面、木质地板等常见铺装地面留下压痕或刮痕，同时具备一定的减震缓冲效果，推移经过地面微小接缝、凸起障碍时能够吸收部分冲击，避免上方承载的设备或物料因颠簸出现磕碰损坏。产品设计过程中，首先针对承载需求做了结构强度校核，顶部采用方形安装法兰板，板面预留四个对称分布的安装孔位，可通过螺栓直接与设备底部的安装支架固定，安装接触面平整，受力均匀，能够避免局部应力集中导致的安装板变形问题；转向支架采用加厚钢板冲压成型后做表面防锈处理，支架与轮体的连接轴采用高硬度销轴配合耐磨衬套，长期反复转向也不会出现松旷卡顿的问题；轮体轮毂采用硬质工程塑料一体注塑成型，内部预留轴承安装位，配合深沟球轴承实现轮体的顺畅转动，外圈的聚氨酯轮面通过包胶工艺与轮毂紧密结合，重载情况下不会出现轮面与轮毂脱层分离的问题。外形尺寸方面，该脚轮整体安装高度适配常规轻型移动设备的底部安装空间，方形安装法兰的孔位间距符合行业通用的安装标准，可直接替换同规格的传统脚轮无需额外修改安装结构，轮体宽度适中，与地面接触面积合理，单位面积接地压力小，不会在软质地面留下过深的压痕，转向半径小，在狭窄的车间通道、仓储货架间隙内也能灵活完成转向调头操作，适配各类空间受限的移动作业场景。
