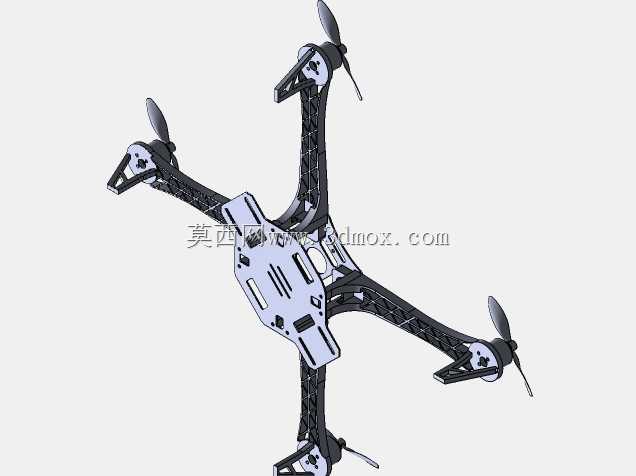

F450四旋翼无人机机架结构设计

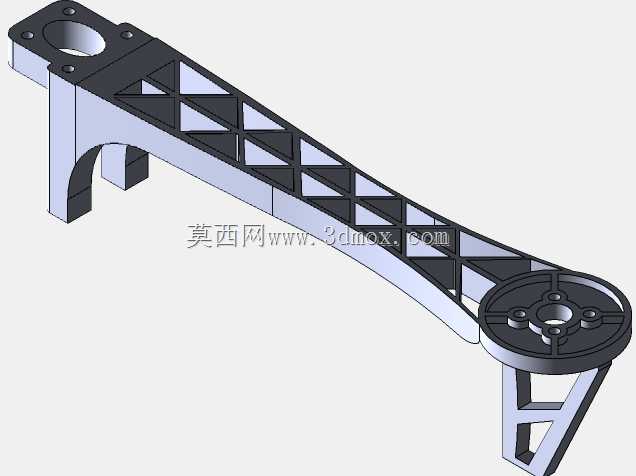

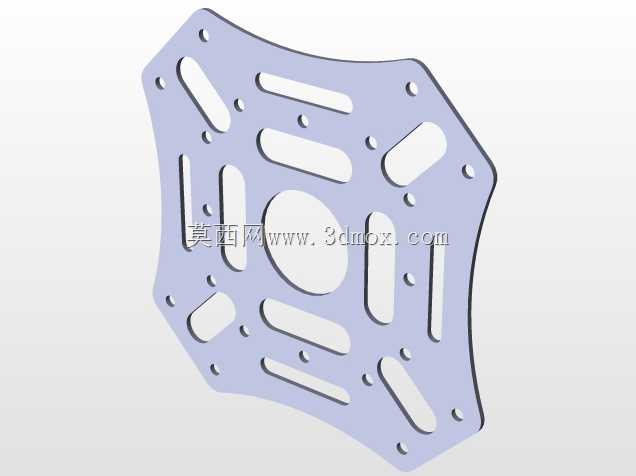

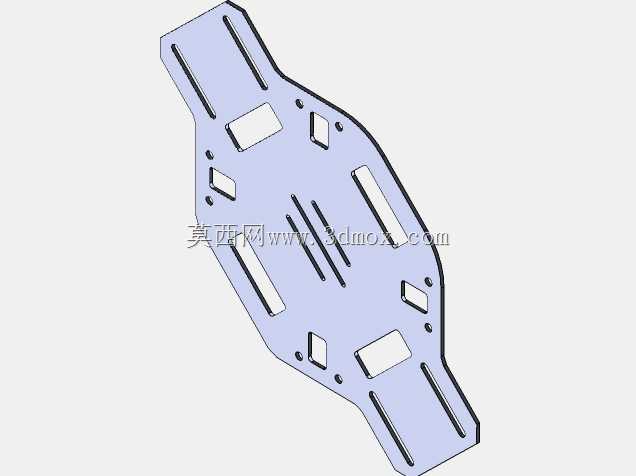

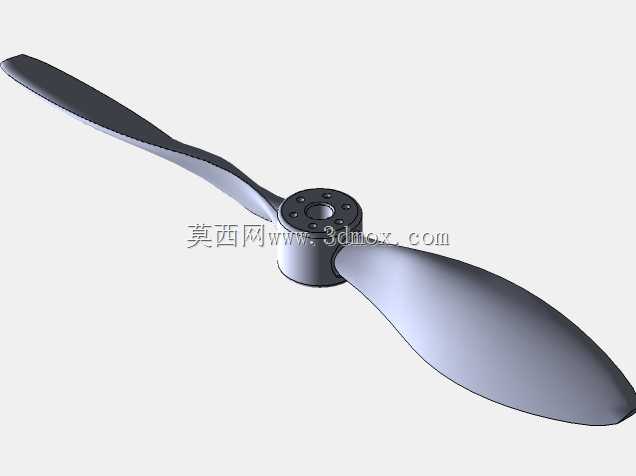

这款F450四旋翼机架是多旋翼无人飞行器的核心承载结构，广泛适配消费级航拍、低空巡检、教学实训、小型载荷投送等多元应用场景，能够为飞控系统、动力组件、电池模块、任务载荷提供稳定可靠的安装基础，是入门级多旋翼无人机搭建中应用最广的机架构型之一。从实际用途来看，该机架可兼容常规无刷动力套装，既可以搭载轻量化航拍相机完成低空影像采集作业，也可搭载小型传感模块完成校园科创实训、户外环境数据采集等任务，同时预留的扩展安装位也支持用户根据需求加装避障模块、LED夜航灯等拓展配件，满足不同场景下的使用需求。在功能特性上，该机架采用四轴对称布局，四个机臂呈X型分布，能够让四个旋翼产生的升力均匀作用于中心承载板，飞行过程中姿态调整响应灵敏，动力冗余度足以应对单电机轻微出力偏差带来的姿态扰动，保障飞行稳定性；机臂采用镂空轻量化结构设计，在保证结构强度的前提下尽可能降低自身重量，提升整机推重比，延长续航时长；中心上下两层承载板预留了标准化的安装孔位，能够适配主流规格的飞控板、电调、电池绑带固定位，无需额外打孔即可完成核心部件的装配，大幅降低组装调试的难度。从设计思路来看，这款机架优先兼顾结构强度与装配便捷性，机臂与中心板采用快拆式连接结构，日常运输或存放时可快速拆卸机臂缩小收纳体积，若飞行过程中出现机臂撞损，也可单独更换受损机臂，无需替换整个机架，降低后期维护成本；机架整体重心设计集中在中心板几何中心位置，装配完成后无需额外调整配重即可让整机重心落在升力中心，减少飞行过程中的动力损耗，提升姿态控制精度。在外形尺寸与安装边界上，该机架对角电机轴距为450mm，属于标准的中型多旋翼机架尺寸，单层中心板的安装区域可容纳最大尺寸为50mm*50mm的飞控模块，机臂末端的电机安装位适配22xx系列常规无刷电机，中心板下方预留的载荷安装位可搭载最大重量为500g的任务设备，整机装配完成后不含电池与载荷的自重控制在合理区间，搭配10寸螺旋桨即可获得充足的升力储备，能够在3-4级风力的户外环境下稳定飞行，机臂的安装角度经过精准调校，旋翼转动时产生的气流不会相互干扰，保障动力输出效率。
