HS311舵机伺服执行机构精准建模

在航模舵面控制、小型自动化工位转角驱动、教育机器人关节动作执行这类对转角控制精度、输出扭矩、安装适配性有明确要求的场景里，HS311规格的伺服执行件是应用覆盖面极广的一类基础元件。做这类元件的三维建模时，最先要锚定的是实际安装场景的边界约束——不少小型设备的安装舱位预留空间紧凑，建模时不能只做外观示意，必须把壳体的凸台、安装耳的开孔位置、输出轴的伸出高度、轴径尺寸都按实际装配公差做准，不然结构工程师选型做装配校验时，很容易出现安装干涉、输出轴和联动部件对中偏差的问题。

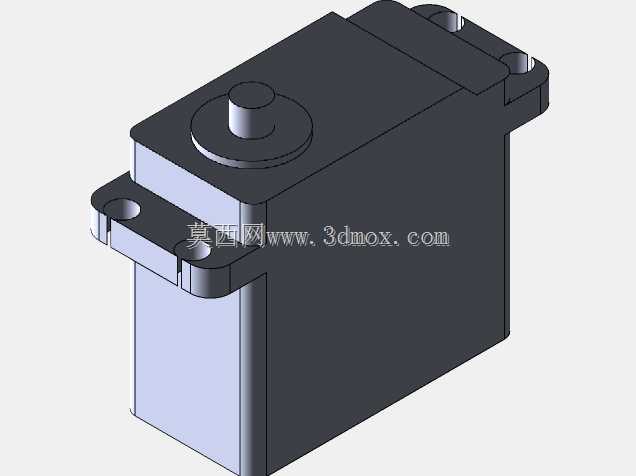

从功能特性来看，这类伺服执行件的核心作用是接收控制信号输出指定角度的回转动作，和普通连续回转的动力元件不同，它的输出转角有固定行程范围，建模时要把输出轴的回转限位对应的结构空间预留出来，避免后续做机构运动仿真时，出现轴件和壳体碰撞的错误。壳体部分的建模采用分体式结构逻辑，上盖和下壳的结合面做了止口定位的结构还原，两侧带安装孔的固定耳和壳体做一体化建模，还原实际零件的注塑成型结构特征，顶部的输出轴台做了分层设计，最上层的输出齿轴、中间的轴承安装位、和上盖贴合的密封台阶都逐一还原，能直接用于后续的舵盘搭配选型。

做结构设计选型参考时，这个模型可以直接导入装配体，校验安装孔的孔距是否和设备支架匹配，输出轴的中心高是否和联动的摇臂、连杆机构的运动平面重合，壳体的整体外形尺寸是否会和周边的走线槽、电路板、其他结构件产生空间冲突。不少刚接触小型伺服件选型的工程师容易忽略壳体侧面的出线位空间，建模时特意把出线端的结构位置做了明确还原，方便设计时预留走线的弯曲半径，避免装配时线材被壳体和安装支架挤压破损。

从设计思路上，整个建模过程完全参照实物的装配层级拆分特征，没有做多余的工艺简化，安装耳上的沉孔深度、上盖的固定凸台位置、输出轴端的扁位结构都和实物一致，不管是用来做设备的整机装配干涉检查，还是做机构运动的动作仿真，都能直接复用，不需要二次调整尺寸。对于做小型自动化设备、教学机器人、航模结构设计的从业者来说，这类精准还原安装边界的模型，能大幅减少选型阶段的尺寸核对工作量，避免打样后出现安装适配问题。
