多旋翼无人机用折叠正反螺旋桨结构

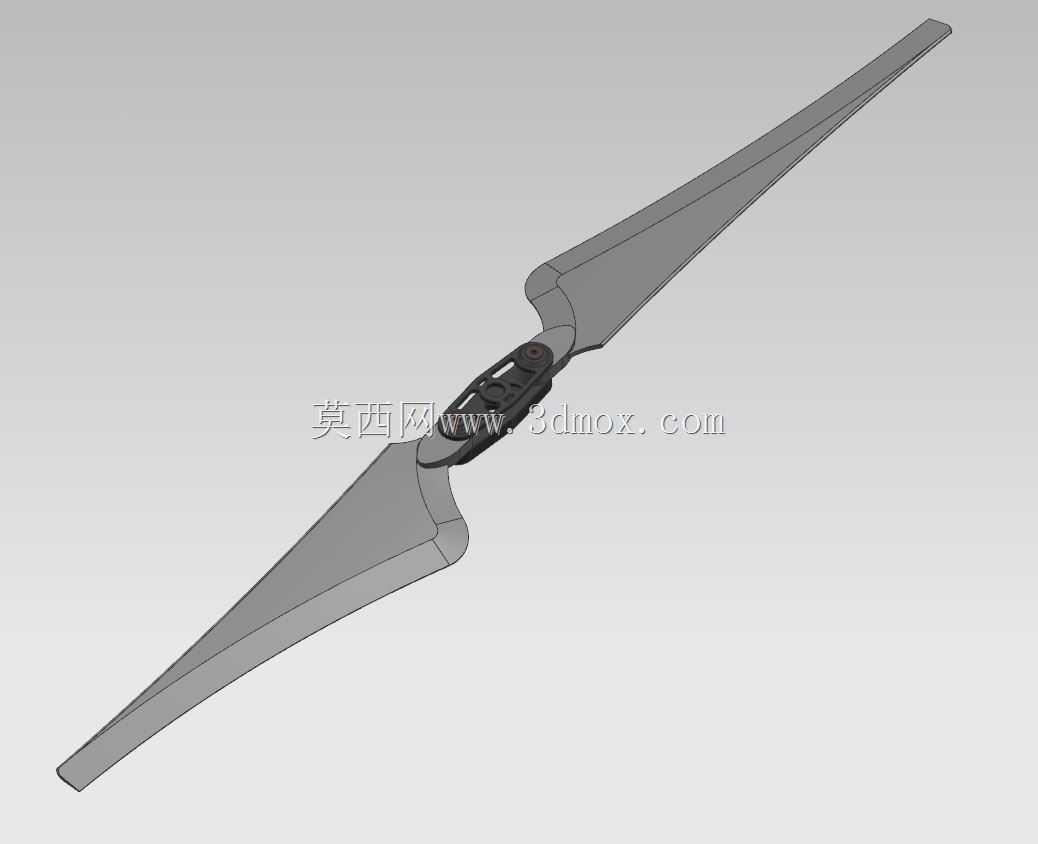

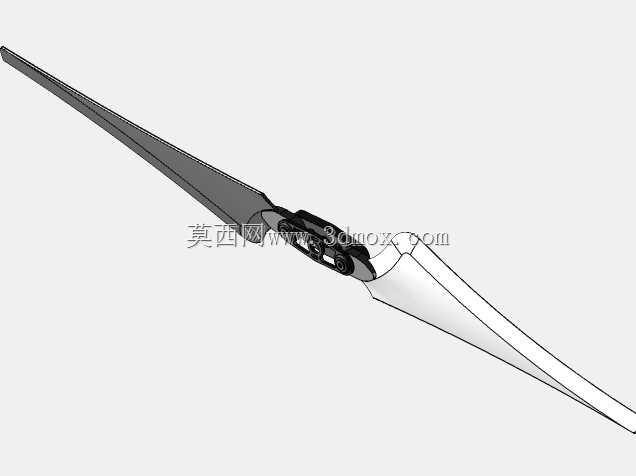

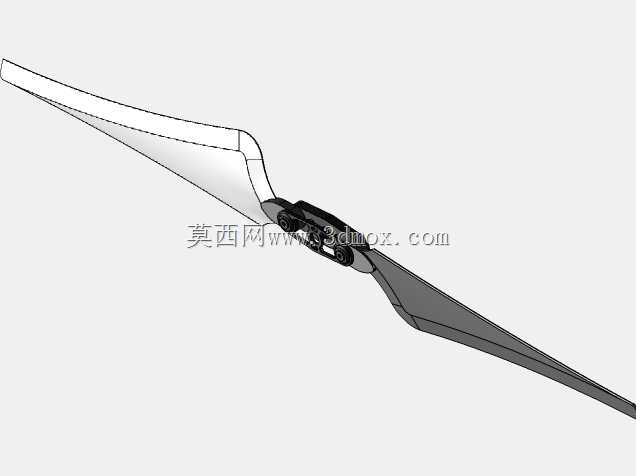

这款折叠螺旋桨主要面向工业级多旋翼无人机的动力系统配套场景，可适配大载重行业应用无人机的动力输出需求，常见于测绘巡检、农林植保、物流运输、应急救援等作业场景的飞行平台，作为无人机直接产生升力与推力的核心部件，其性能直接决定无人机的载重能力、续航表现与飞行稳定性。在实际作业过程中，这类折叠螺旋桨能够在无人机起飞后通过离心力自动展开至工作姿态，在无人机降落收纳时则可沿桨夹铰接结构自然收拢，大幅缩小整机收纳后的占用空间，尤其适配需要频繁转场、携带设备外出作业的行业用户，解决了传统一体成型螺旋桨收纳尺寸大、运输过程中桨叶易磕碰断裂的痛点。从功能特性来看，该套螺旋桨包含顺时针与逆时针两种旋向的桨叶，配对使用时可抵消单桨旋转产生的反扭矩，避免无人机飞行过程中出现自旋偏移，保障飞行姿态的可控性；桨叶翼型经过气动优化，在保证足够拉力输出的同时能够降低旋转过程中的气动阻力，减少动力系统的无效能耗，提升无人机的有效作业时长。在设计思路上，这款折叠桨采用了分体铰接式的桨夹结构，桨根与桨夹之间通过精密铰接轴连接，既保证了桨叶展开后的结构刚性，避免高速旋转时桨叶出现过大的摆振与形变，又预留了足够的转动间隙实现折叠收纳功能；桨叶整体采用从桨根到桨尖逐渐收窄的梯形翼面设计，桨尖做了切尖处理，能够有效降低桨尖涡流带来的能量损耗与气动噪音，同时桨叶的翼型厚度从桨根到桨尖逐步递减，在保证桨根结构强度满足大拉力载荷需求的前提下，尽可能降低桨叶整体重量，减少动力系统的转动惯量，提升电机的响应速度。在安装边界与尺寸适配方面，该款折叠桨的桨夹安装孔位匹配行业主流大拉力无刷电机的安装标准，安装时仅需将桨夹与电机转子端面对齐锁付即可完成装配，不需要额外定制转接结构；桨叶展开后的旋转直径适配对应级别动力电机的拉力输出区间，收拢后桨叶沿机臂方向贴合，不会超出机臂的横向轮廓范围，能够适配常见的折叠机臂无人机机架结构，不会在收纳过程中与机架其他部件产生干涉；桨根的铰接位置做了限位结构设计，当桨叶在离心力作用下展开至工作角度时会被限位结构锁止，避免高速旋转时桨叶出现过转或角度偏移，保障气动效率的一致性，同时铰接部位的配合公差经过严格控制，既不会出现间隙过大导致的高速抖动，也不会因为间隙过小导致折叠展开卡滞，能够适应野外复杂作业环境下的高低温、粉尘等工况，保持结构动作的可靠性。
