内骨架双唇口径向密封油封结构

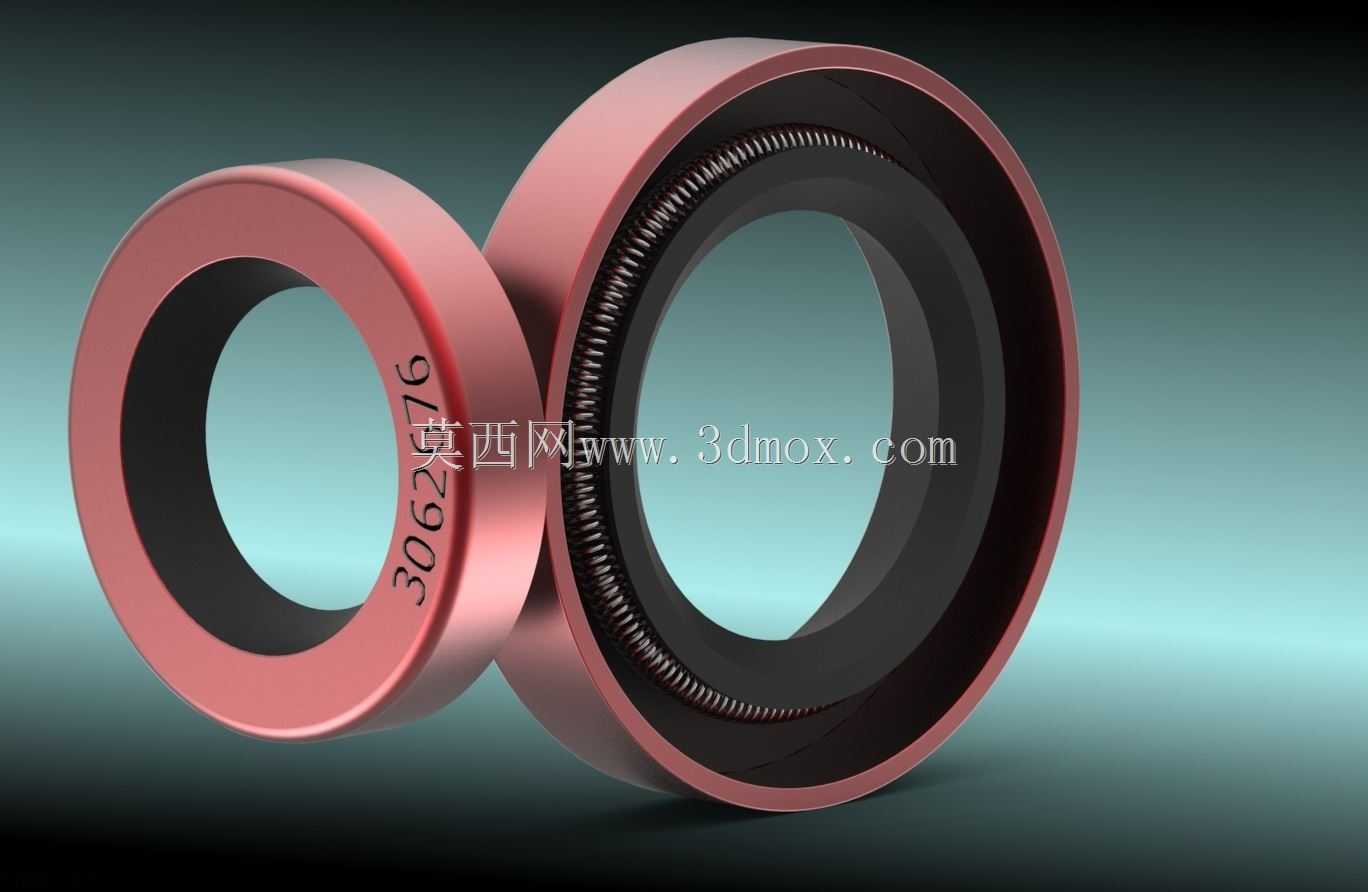

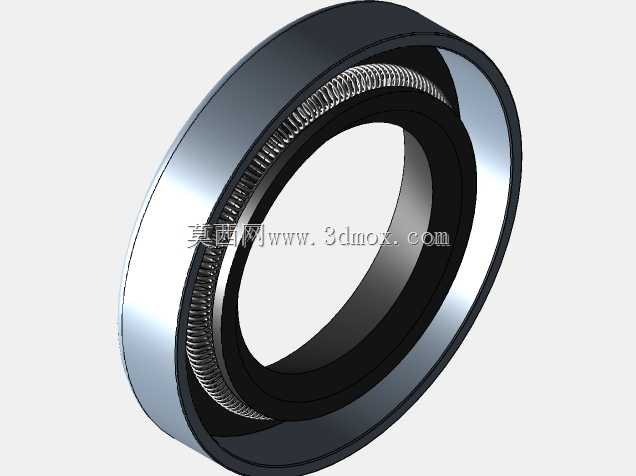

这款径向轴用油封是旋转动密封场景中应用极为广泛的基础密封元件，主要适配各类存在旋转轴伸出的设备腔体，在工业减速机、液压泵、汽车传动箱、机床主轴箱、农业机械传动部位、家电电机输出端等场景中承担核心密封作用，能够有效阻隔腔体内部的润滑油、液压油等工作介质沿旋转轴间隙向外泄漏，同时阻挡外界环境中的粉尘、泥沙、水汽、金属碎屑等杂质侵入设备腔体内部，避免润滑介质被污染后造成运动副磨粒磨损，延长核心传动部件的使用寿命。该油封采用典型的内骨架加箍紧弹簧的双唇口结构设计，外层金属骨架为油封提供足够的结构刚性，确保油封压入安装座孔后能够与座孔内壁紧密贴合，不会随轴的转动发生周向跟转或轴向窜动；内侧的密封唇口采用耐油橡胶材质，通过过盈配合包覆在旋转轴表面，唇口处嵌入的环形螺旋弹簧能够持续为唇口提供均匀的径向箍紧力，补偿橡胶材质长期使用产生的老化松弛与磨损量，保证唇口与轴面在全转速区间、温度波动范围内都能维持稳定的接触压力，避免出现密封间隙。主密封唇主要负责阻隔内部工作介质泄漏，外侧附带的防尘副唇则负责阻挡外界杂质侵入，两道唇口形成双重防护屏障，适配多粉尘、潮湿的复杂户外作业工况。这款油封的安装边界尺寸明确，适配轴径为19mm的旋转轴，适配的安装座孔内径为32mm，油封自身轴向厚度为6mm，安装时需在座孔内壁与油封外圆涂抹少量润滑脂辅助压装，压装过程需保证油封端面与座孔端面平行，避免倾斜安装导致唇口偏磨，轴端需加工倒角去除毛刺，防止装配时划伤橡胶唇口。设计过程中充分考虑了不同工况的适配性，橡胶材质可根据使用温度、接触介质类型选择丁腈橡胶、氟橡胶等不同配方，丁腈橡胶适配常规矿物油润滑、-40℃到120℃的工作温度区间，氟橡胶则可适配高温、合成油介质的苛刻工况，弹簧采用不锈钢材质避免长期接触油液产生锈蚀，保证箍紧力长期稳定。这类油封的结构紧凑，安装占用空间小，无需额外的复杂固定结构，压入座孔即可完成安装，维护更换便捷，在中小直径旋转轴的密封场景中能够替代复杂的迷宫密封结构，大幅降低密封部位的设计与加工成本，同时具备可靠的密封效果，是各类传动设备中不可或缺的基础密封零部件。
