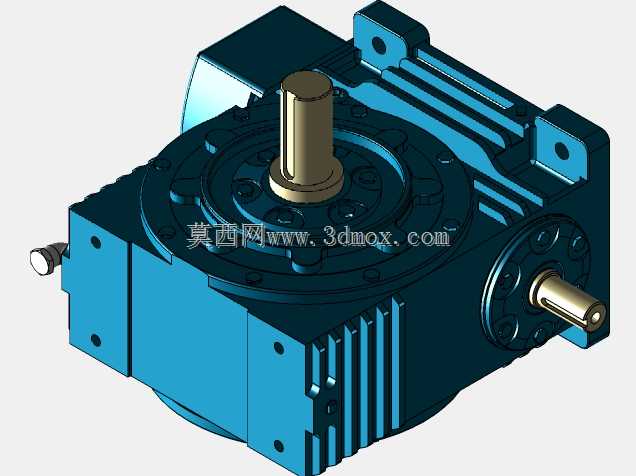

蜗轮蜗杆式工业齿轮传动箱结构设计

这款齿轮传动箱是工业传动系统中常用的动力传递与转速匹配部件，主要应用在自动化生产线输送单元、轻工包装设备驱动端、小型物料提升机构以及食品加工机械的动力输出环节，能够在原动机与工作机之间实现转速降低、扭矩放大的核心作用，适配多类需要稳定低速大扭矩输出的工业作业场景，可有效匹配异步电机、伺服电机等常见动力源的输出特性，解决动力端转速过高、扭矩不足无法直接驱动作业负载的问题。从功能特性来看，该传动箱采用蜗轮蜗杆啮合的传动结构，具备反向自锁的防护特性，可避免负载端反向作用力带动动力端倒转，提升设备停机状态下的位置保持安全性，同时啮合传动过程运行平稳、噪音控制表现优异，适合对作业环境噪音有一定要求的车间场景。箱体采用一体化铸造成型的壳体结构，外部设置多道平行分布的散热筋条，能够在设备持续运行过程中增大壳体与空气的接触面积，加快内部啮合产生的热量向外散发，避免长时间高负载运行导致内部润滑脂温度过高失效，延长内部构件的维护周期与使用寿命。在设计思路上，这款齿轮箱充分考虑了工业现场的安装适配性，输入与输出轴采用垂直交错的布局形式，能够在紧凑的安装空间内完成动力传输方向的90度转向，大幅缩减传动系统整体占用的空间体积，降低设备整体布局的设计难度。箱体的多个安装端面均预制了标准化的安装定位孔与连接法兰，可适配水平安装、垂直安装、侧装等多种安装姿态，满足不同设备的布局需求，输入轴与输出轴的轴伸端均采用标准轴径设计，可直接匹配通用规格的联轴器、链轮、同步带轮等传动连接件，无需额外进行轴头改制。从安装边界来看，该齿轮箱的整体外形方正规整，壳体外部无突出的冗余结构，安装时仅需预留对应轴伸长度的操作空间即可完成对接，底部与侧部的安装孔位间距符合通用传动部件的安装尺寸规范，可直接替换同规格的传统蜗轮蜗杆传动箱，无需对原有设备的安装基座进行二次加工改造，大幅降低设备升级维护的改造成本。内部的齿轮啮合副采用高精度加工成型，啮合间隙控制在合理区间，既保证传动过程的精度保持性，又避免间隙过小导致的运行卡滞、磨损加剧问题，能够在额定负载范围内长期稳定运行，为整套设备的动力传输提供可靠保障。
