截止式自来水龙头内部结构三维设计

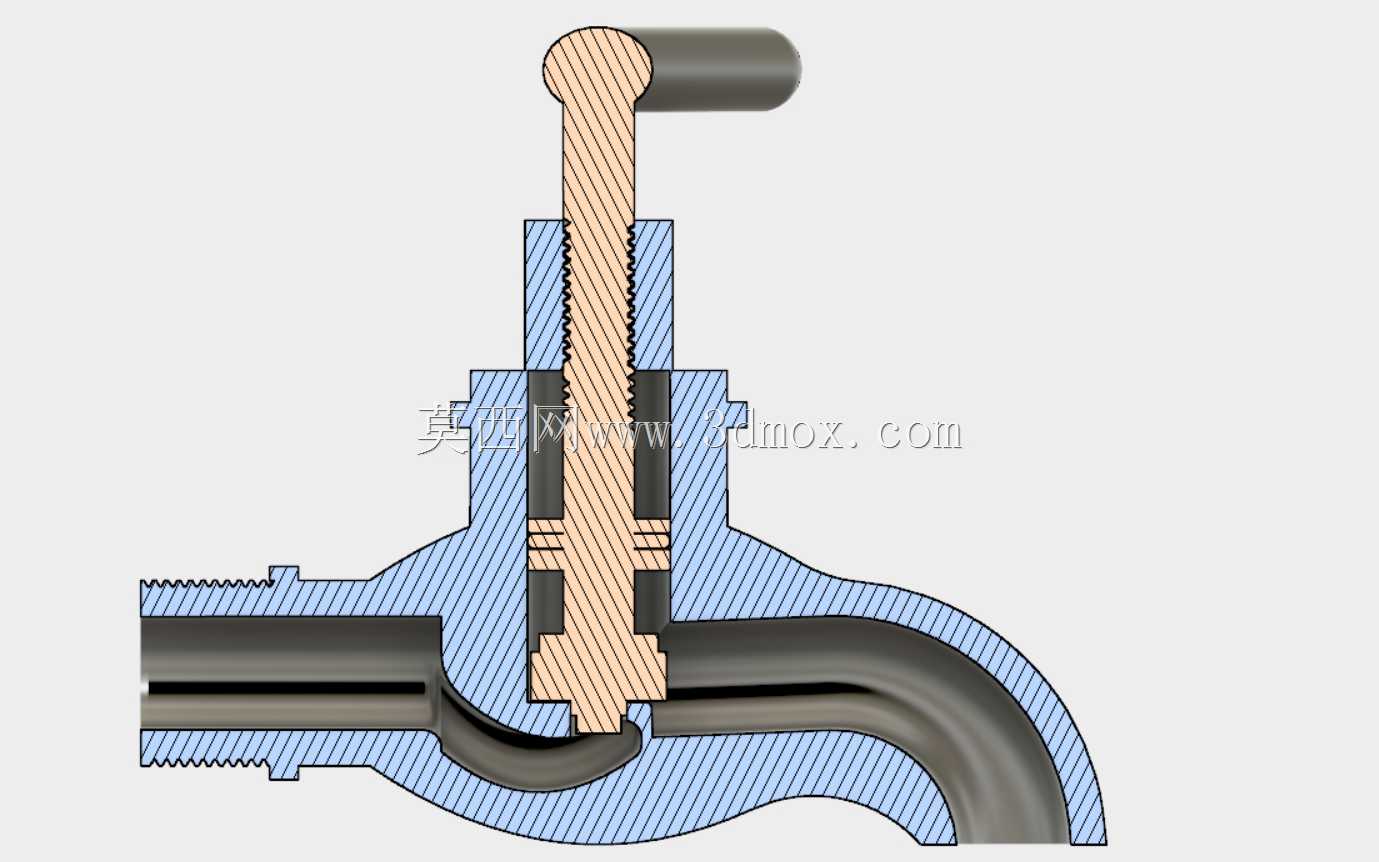

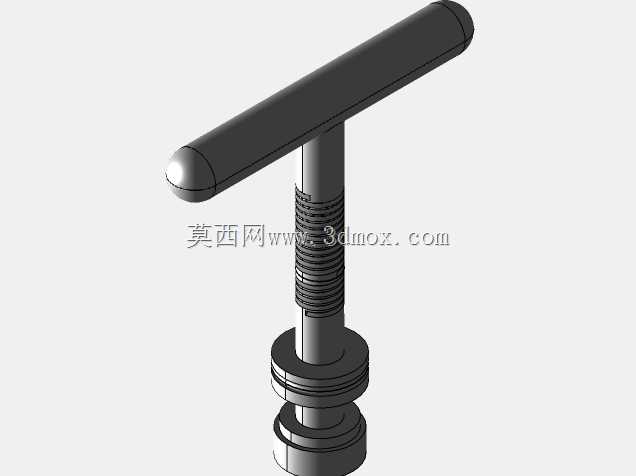

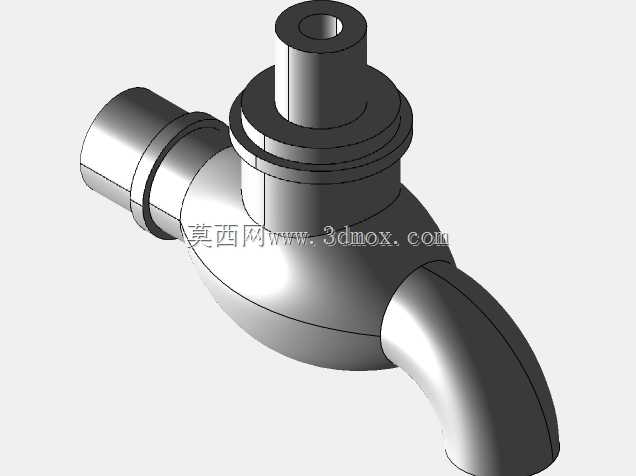

这款截止式自来水龙头是民用给排水系统中应用极为广泛的终端控水部件，常见于家庭厨卫空间、公共盥洗区域、商用餐饮后厨等场景，承担着管路通断控制、出水流量调节的核心功能，是日常用水场景中不可或缺的基础五金构件。从结构设计来看，该产品采用经典的升降式阀杆截流结构，整体采用直角式流道布局，进水端与出水端呈90度夹角，适配墙面预埋管路的常规安装走向，能够直接对接标准规格的家装给水管道，无需额外加装转接构件即可完成装配。产品的核心控水逻辑依托阀杆的螺旋升降实现：阀杆上部设置防滑操作手柄，阀杆中部通过梯形螺纹与阀盖配合，将手柄的旋转运动转化为阀瓣的垂直升降运动，当阀瓣下行压紧阀体内部的密封座时，流道被完全截断实现止水；当阀瓣随阀杆上行抬升时，流道导通，抬升高度直接决定过流截面的大小，以此实现出水流量的线性调节，这种结构的密封性能可靠，截流时无渗漏风险，操作力矩适中，普通用户无需借助工具即可轻松完成启闭操作。在设计细节上，阀体采用流线型弯曲流道设计，能够有效降低水流转向时的局部阻力，减少通水过程中的水流噪音与压损，避免高压水流直冲阀体内壁造成的长期冲蚀磨损；阀杆部位设置多层密封填料结构，能够在阀杆频繁升降旋转的过程中保持良好的动密封性能，杜绝阀杆部位的渗水问题；进出水端均设置标准管螺纹结构，安装边界符合民用给排水管路的通用尺寸规范，能够适配市面上绝大多数常规家装水管的连接尺寸，安装时无需对预埋管路进行额外改造。从实际使用的角度出发，该结构的水龙头维护成本极低，长期使用后若出现密封件磨损，仅需拆开阀盖更换密封填料或阀瓣密封垫即可恢复性能，无需整体更换阀体，能够有效降低全生命周期的使用成本。整体结构的受力分布经过合理优化，阀体壁厚能够承受常规市政供水的压力波动，阀杆螺纹部位的受力均匀，长期频繁操作也不会出现螺纹滑牙、结构变形等问题，适配民用供水系统的常规压力工况，能够稳定满足日常盥洗、清洁等场景的用水控制需求。
