便携手动卷笔刀结构设计方案

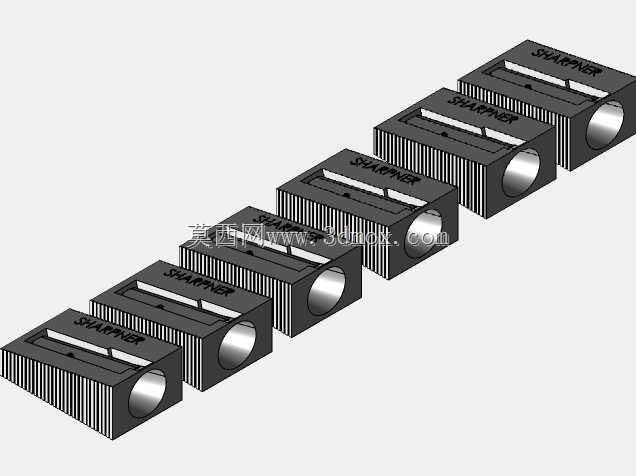

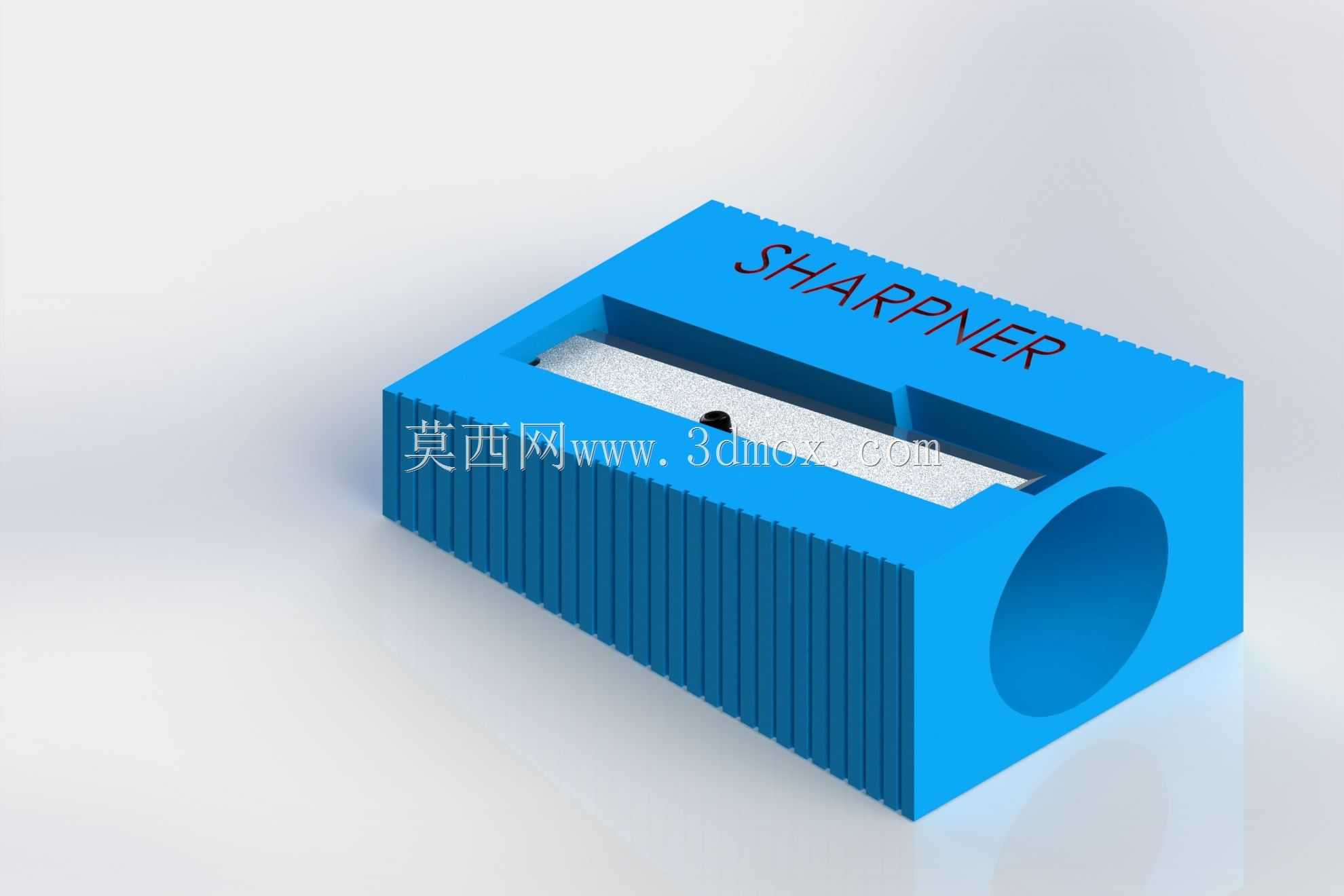

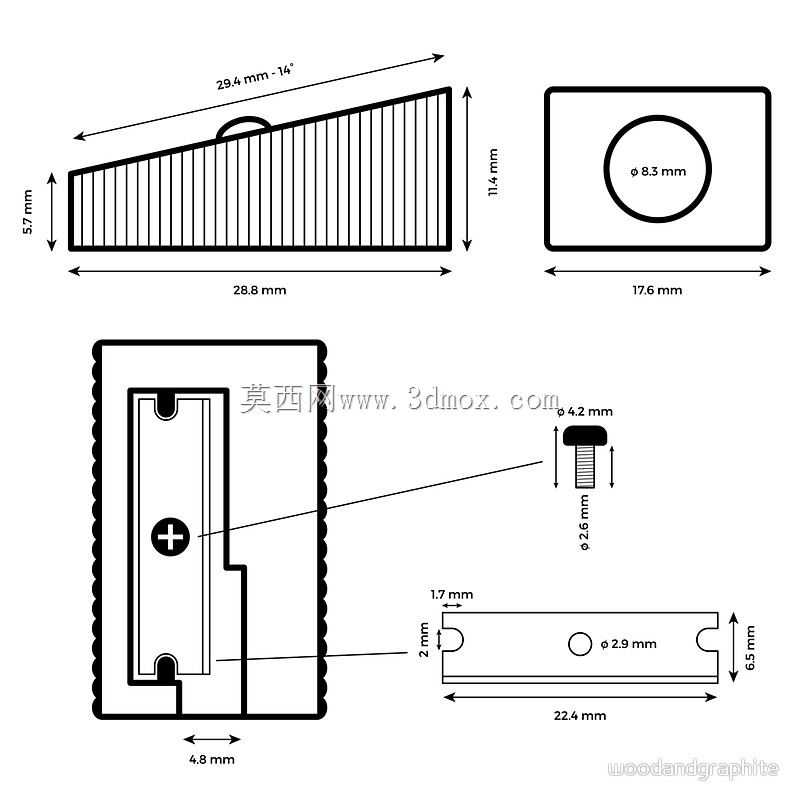

　　日常办公与学生文具场景中，手动卷笔刀是普及率极高的小型切削工具，这款结构设计完全围绕便携使用、稳定切削、多功能集成的核心需求展开，没有冗余的装饰结构，所有尺寸设定都贴合手持使用的人机工程边界。从整体外形来看，主体采用楔式斜顶轮廓，总长度控制在29.4mm，宽度方向最大尺寸17.6mm，最薄处厚度仅5.7mm，最厚处11.4mm，这个尺寸区间刚好可以放入常规笔袋、工装口袋甚至笔记本夹层，不会占用过多收纳空间，斜角14度的顶面设计，既让手持时拇指有自然的贴合支撑面，也给内部的铅笔导入通道留出了合理的倾斜角度，避免铅笔插入时与切削刀片形成垂直卡顿的问题。主体底座部分长度28.8mm，底部做了平直的定位边，放置在桌面时不会随意滑动，

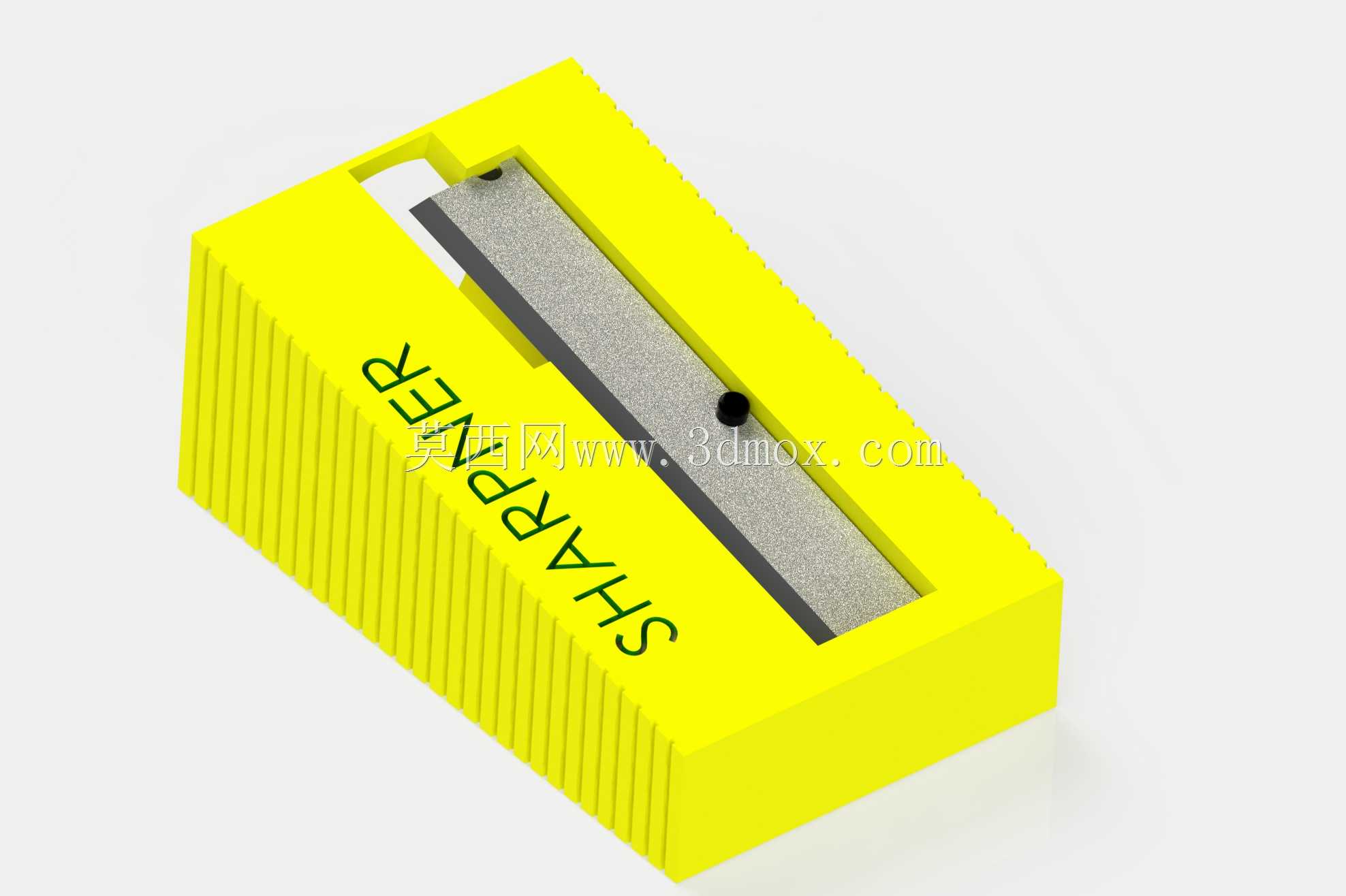

　　侧面的防滑齿纹深度控制在0.3mm以内，既保证手指捏持时的摩擦力，又不会因为齿纹过深积留铅笔屑，日常清理只需要用毛刷轻扫即可。内部的切削腔采用独立围边结构，围边厚度1.2mm，刚好将铅笔导入通道、刀片固定位、笔屑收纳空间做了物理分隔，刀片固定位采用嵌入式卡槽设计，配套的固定销直径4.2mm，销身长度6.2mm，安装时刀片卡入卡槽后穿入固定销即可完成定位，不需要额外的粘接或者螺丝固定，装配工序简单，后期刀片磨损后也可以快速更换，固定销的端部做了0.2mm的倒角，插入时不会刮伤主体的塑料壁面。铅笔导入孔直径8.5mm，适配市面上绝大多数标准木杆铅笔的直径，孔口做了1mm的圆角过渡，铅笔插入时不会被孔边刮掉木皮，

　　导入通道的倾斜角度与刀片切削角度完全匹配，切削时铅笔顺着通道旋转，就能形成均匀的锥形笔尖，不会出现偏芯、铅芯断裂的问题。在主体的侧边集成了橡皮擦安装位，橡皮擦的安装槽长度22.4mm，宽度6.5mm，槽深2mm，配套的橡皮擦厚度1.7mm，两端做了半圆定位凸台，卡入槽内后不会轻易脱落，使用时可以直接推出橡皮擦擦拭笔迹，不需要额外携带独立橡皮，这个集成设计完全针对学生群体、现场绘图人员的使用习惯，减少零散文具的携带数量。刀片采用标准单面文具刀片，厚度0.5mm，刀刃角度25度，固定后刀刃露出切削腔的高度控制在0.8mm，这个高度刚好可以切削木杆同时不会过度切入铅芯，避免卷削时铅芯整段断裂的问题，切削下来的笔屑会直接落入下方的收纳腔，

　　收纳腔的容积可以满足单次卷削3-4支铅笔的储屑需求，不需要频繁倾倒。整个结构的所有配合尺寸都做了公差预留，塑料件的成型脱模斜度控制在1度，所有棱角位置都做了R0.5以上的圆角，避免使用时划伤手指，各个部件的装配间隙控制在0.1mm，既不会因为间隙过大出现晃动，也不会因为间隙过小导致装配卡滞。从实际使用场景来看，这款卷笔刀既适合学生日常课业使用，也适合工程人员在现场手绘草图时快速修整铅笔笔尖，小巧的体积不会给外勤绘图、现场勘测的人员增加携带负担，集成的橡皮擦功能也解决了小型文具容易丢失的问题，结构上没有易损的弹性部件，整体使用寿命远高于传统的全塑料简易卷笔刀，刀片更换的门槛极低，不需要专业工具就能完成维护。在建模过程中，所有的尺寸链都做了闭环校验，从刀片固定位到铅笔导入孔的同轴度误差控制在0.05mm以内，保证卷削时铅笔受力均匀，橡皮擦安装位的定位凸台与槽位的配合采用过盈0.1mm的设计，既保证安装牢固，又能在橡皮擦耗尽后顺利更换。整体结构没有采用复杂的传动或者弹性机构，完全依靠结构形状的配合实现所有功能，模具开模成本低，适合大批量量产，材料选择上可以采用常规的ABS工程塑料，刀片采用标准不锈钢文具刀片，橡皮擦采用常规PVC橡皮材质，所有材料都是文具行业通用的合规材料，不需要特殊定制原材料，供应链成熟度高，量产时的品质管控难度低。
