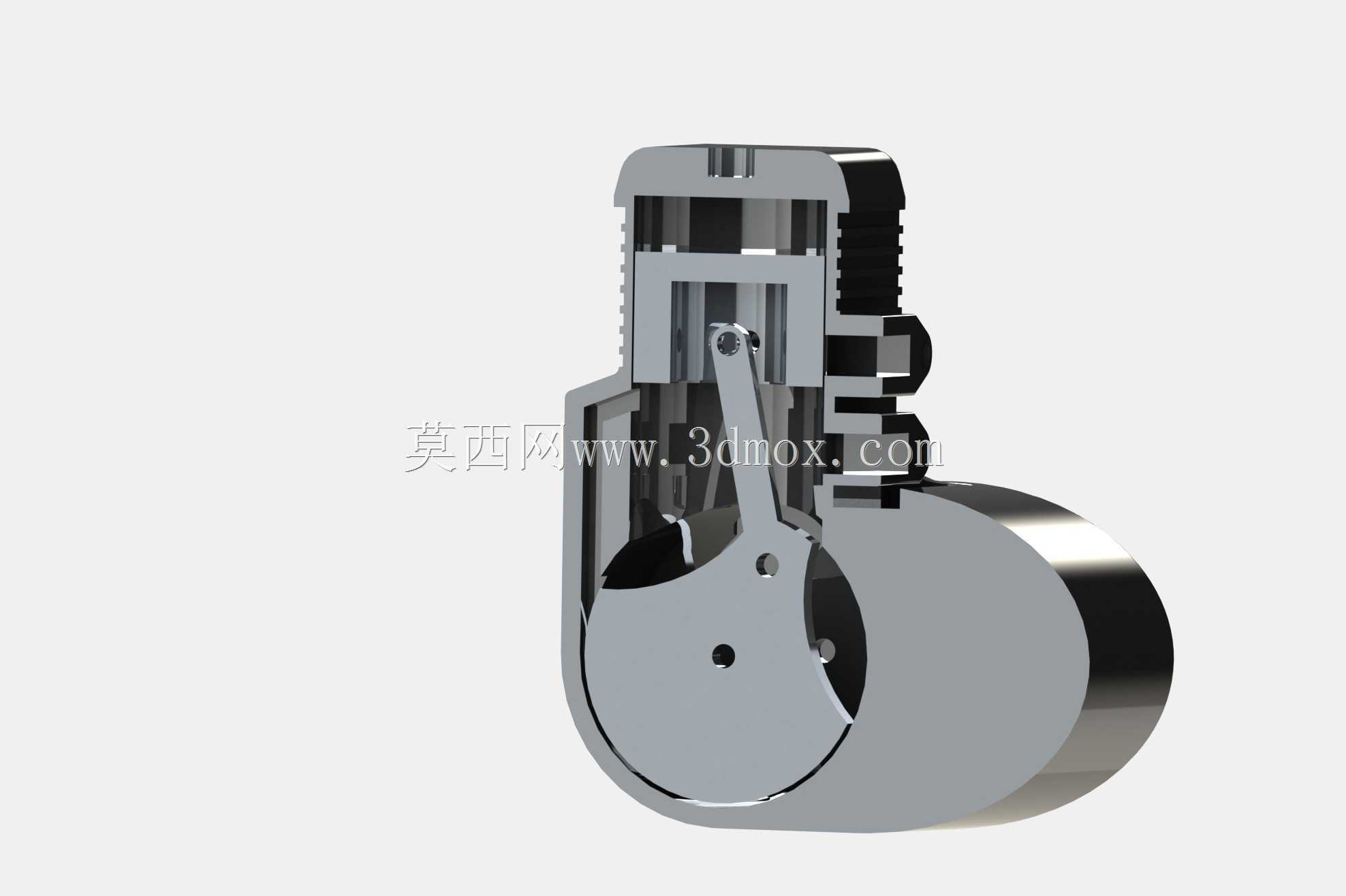

小型单缸二冲程动力单元剖视结构

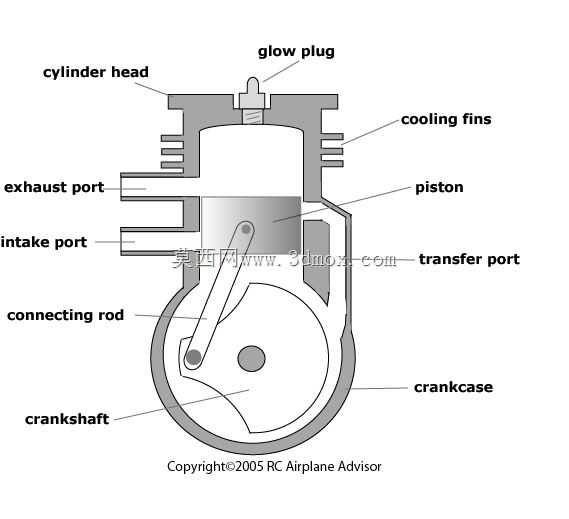

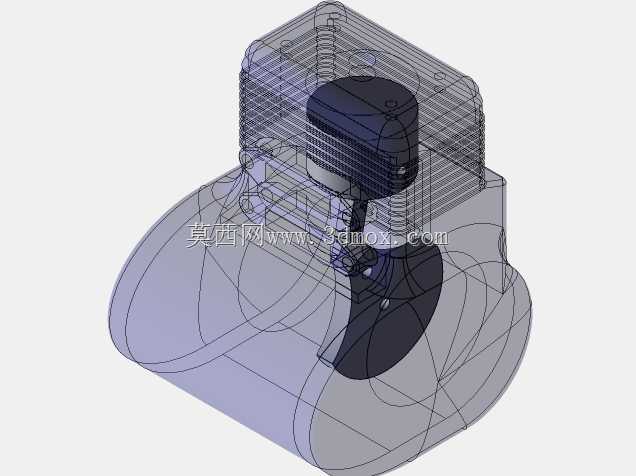

　　这套剖视呈现的小型二冲程动力结构，常应用在便携动力工具、小型航模、园林修剪设备这类对动力单元自重、体积有严格限制的场景中，区别于四冲程结构的配气机构设计，这类二冲程单元不需要单独设置气门组件，依靠活塞上下运动过程中开闭气缸壁上的进气、排气、扫气通道完成工质交换，整体零件数量更少，同排量下功率密度更高，维护难度也更低。从结构布局来看，这套动力单元采用一体化曲轴箱设计，曲轴箱下半部分集成了曲柄旋转的容腔，同时承担扫气过程的预压功能，活塞上行时曲轴箱内容积增大形成负压，将可燃混合气吸入曲轴箱腔室，活塞下行时曲轴箱内容积减小，对吸入的混合气进行预压缩，待活塞下行到露出扫气口位置时，预压的混合气通过扫气道冲入气缸，

　　同时将气缸内上一循环燃烧后的废气从排气口推出，完成扫气过程。曲柄连杆组件采用整体式曲柄销搭配分体式平衡块的设计，平衡块的轮廓完全匹配曲轴箱内部的避让空间，旋转过程中不会和箱体内壁发生干涉，连杆小头通过活塞销和活塞连接，活塞上设置两道活塞环，分别承担密封和刮油功能，活塞环的开口位置在装配时需要避开气缸壁上的各气道开口，避免工作过程中活塞环卡滞断裂。气缸部分采用散热鳍片一体化结构，因为这类小型动力单元大多采用风冷散热，鳍片的排布方向和设备工作时的气流方向匹配，保证高负荷运转时的热量能够及时散出，气缸壁上的三个气道角度经过匹配设计，扫气道的倾斜角度引导混合气形成向上的涡流，尽可能将废气从排气口完全推出，减少新鲜混合气随废气排出的损失，

　　提升燃油利用效率。动力输出端直接从曲轴端部延伸，可根据不同应用场景连接离合器、减速齿轮或者螺旋桨等负载，安装边界上，曲轴箱侧面设置有两个对称的安装凸台，凸台上预留螺栓孔，可直接固定在设备的机架上，安装孔的位置公差控制在±0.1mm范围内，保证曲轴输出轴和负载轴的同轴度要求，避免运转过程中出现额外的径向载荷导致轴承过早磨损。设计过程中需要重点关注的是活塞运动的止点位置，上止点位置活塞顶部和气缸盖之间的压缩余隙需要严格控制，余隙过大会导致压缩比不足，动力输出下降，余隙过小则容易出现活塞顶碰气缸盖的故障，同时各气道的开闭相位需要和活塞行程精准匹配，排气口开启时间早于扫气口，保证气缸内压力先释放到接近常压再引入新鲜混合气，

　　避免高温高压废气倒冲入曲轴箱。另外曲轴箱的密封设计也十分关键，因为曲轴箱在工作过程中要承受交替的正负压，结合面需要设置密封垫或者涂覆密封胶，避免出现漏气导致预压压力不足，直接影响动力输出表现。这套结构的整体外形紧凑，横向最大尺寸不超过曲柄旋转直径的1.2倍，纵向尺寸从曲轴箱底部到气缸顶部的高度控制在活塞行程的3.5倍以内，能够适配各类小型便携设备的安装空间要求，不需要额外预留复杂的配气机构安装位置，对于需要快速迭代的小型动力设备设计来说，这类成熟的二冲程结构能够大幅缩短研发周期，减少结构验证的成本。
