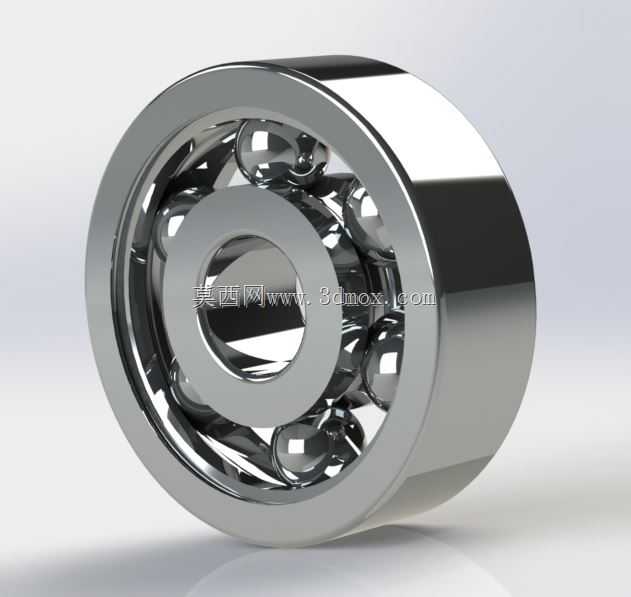

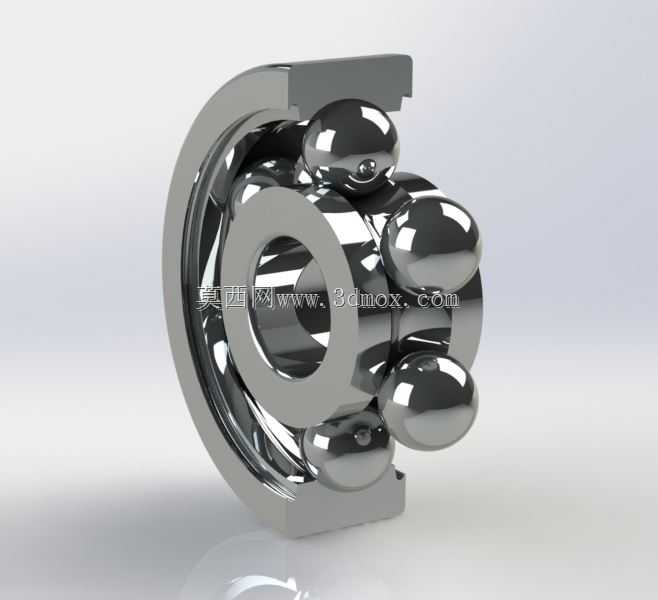

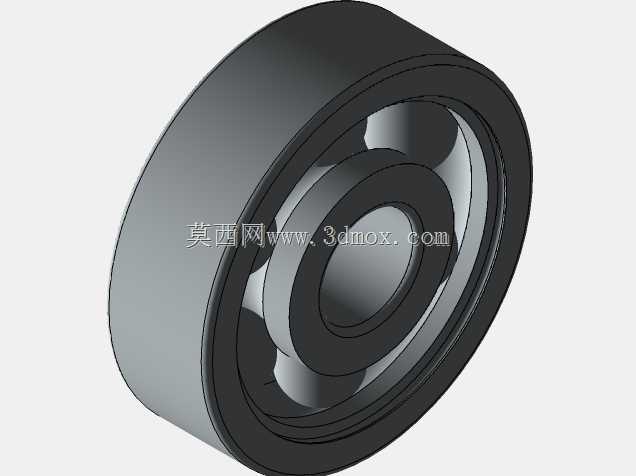

SKF6300型深沟球轴承剖切展示结构

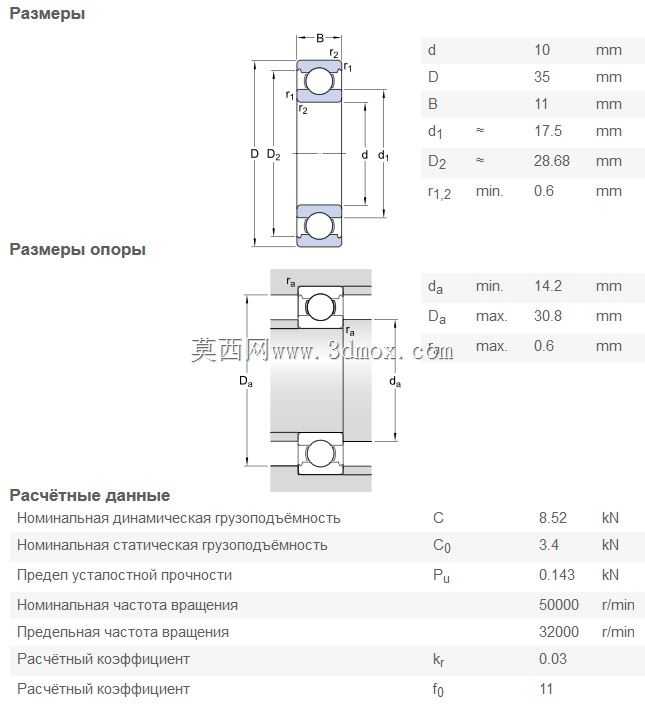

这款深沟球轴承是机械传动系统中应用极为广泛的基础支承部件，在各类旋转运动机构中承担着核心的载荷传递与摩擦降低作用，常见于中小型电机主轴、家用电机、办公设备传动辊、轻型输送设备辊轴、小型泵类转子支承、摩托车发动机辅助传动、家电产品旋转机构等场景，能够在径向载荷为主、同时伴随少量轴向载荷的工况下稳定工作，为旋转轴提供精准的径向定位，同时允许轴系存在微量的轴向窜动，补偿安装过程中产生的微小同轴度误差，避免轴系因安装偏差出现卡滞或异常磨损。从结构设计来看，该款轴承采用经典的深沟球结构设计，内圈外壁与外圈内壁均加工有连续光滑的弧形滚道，滚道曲率半径略大于钢球半径，既保证钢球在滚道内顺畅滚动，又能让接触应力均匀分布在滚道接触面上，提升整体承载能力；保持架采用冲压浪形结构，将每颗钢球均匀分隔在滚道圆周上，避免钢球在运转过程中相互碰撞摩擦，同时引导钢球在正确的滚道位置运行，降低运转过程中的振动与噪声。剖切展示的结构清晰呈现了轴承的内部组成，从内到外分别为内圈、钢球滚动体、保持架、外圈，各部件配合精度经过严格设计，内圈与轴采用过盈配合实现周向固定，随轴一同旋转，外圈与轴承座孔采用过渡或间隙配合，起到固定支承的作用。外形尺寸方面，该轴承外径35mm、内径10mm、宽度11mm，安装时需要预留对应的安装空间，轴颈加工尺寸需匹配内径公差要求，轴承座孔的加工尺寸需匹配外径公差范围，安装过程中需避免直接敲击轴承外圈或钢球，防止滚道出现压痕影响运转精度与使用寿命。在实际使用中，这类轴承的密封结构可根据工况选择开式、防尘盖或密封圈形式，开式结构适用于有定期润滑维护、环境清洁的工况，带防尘盖的结构可阻挡外部灰尘进入轴承内部，适用于一般粉尘环境，带接触式密封圈的结构可实现更好的密封效果，阻挡水汽、污物进入，适用于工况相对复杂、维护不便的场景，能够在一定转速范围内长期稳定运行，为整套设备的传动平稳性提供可靠保障。
