夹紧式挠性螺旋联轴器结构设计

这款挠性螺旋联轴器主要应用于中小功率传动场景下的两轴连接作业，覆盖伺服传动系统、精密检测设备、小型输送装置、办公自动化设备、3D打印传动模组、小型风机水泵等对传动平稳性有一定要求的领域，作为两轴之间的中间连接部件，它能够在两轴存在一定径向、角向以及轴向偏差的状态下稳定传递扭矩，避免刚性连接下因安装对中误差、运行中轴系窜动带来的额外附加载荷，减少轴系、轴承以及配套动力元件的磨损，降低传动过程中的能量损耗与速度波动，保障整套传动链路的运行稳定性。

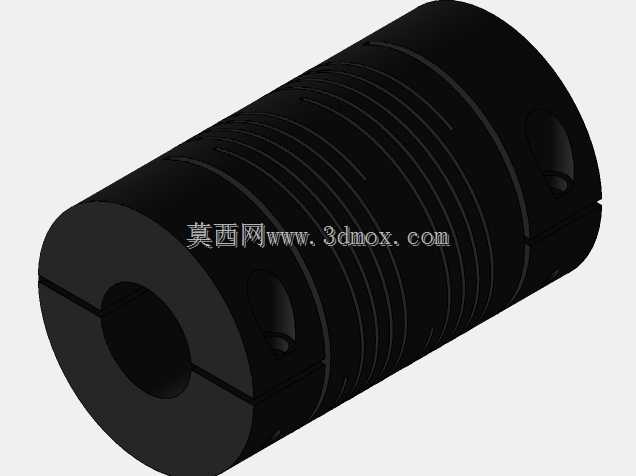

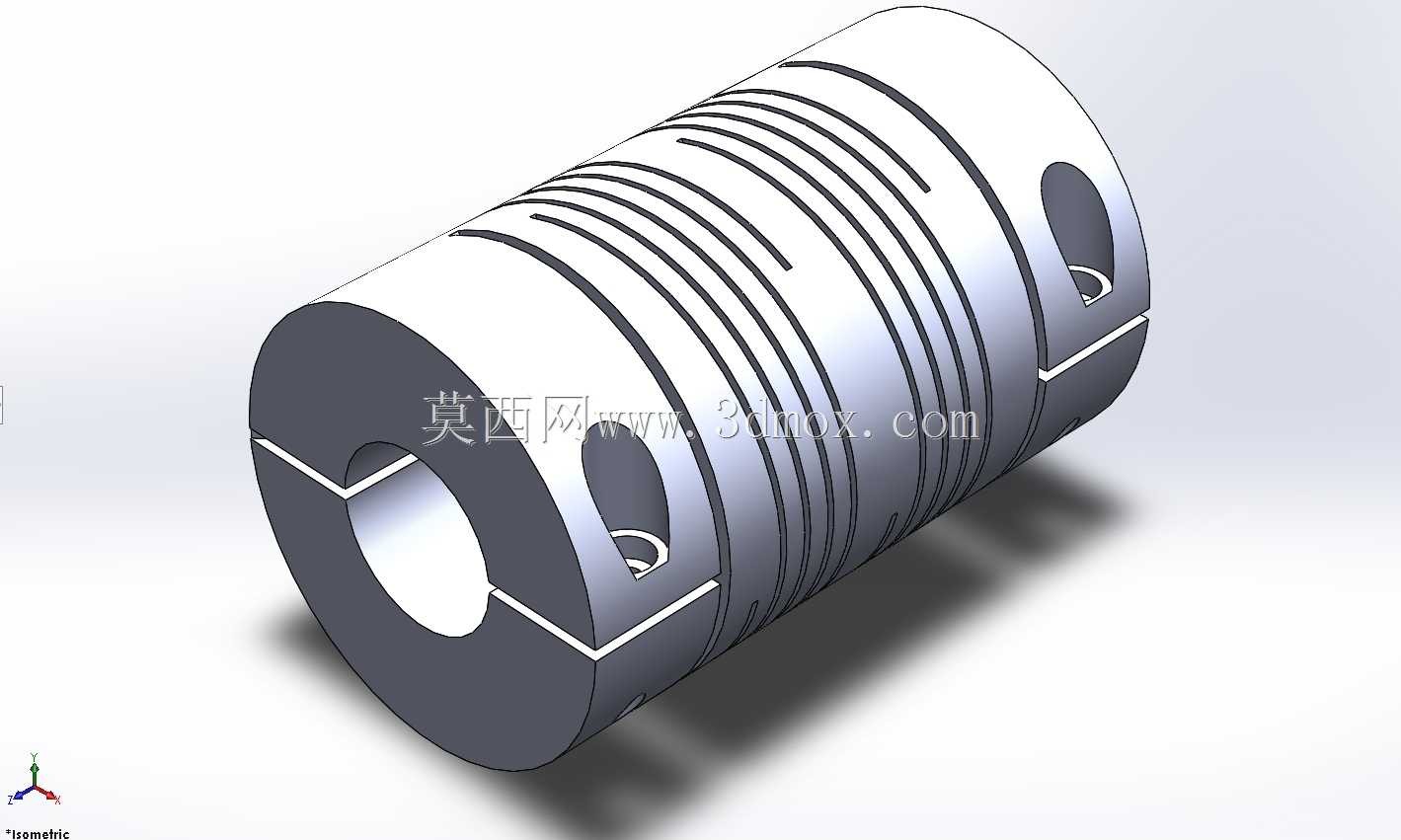

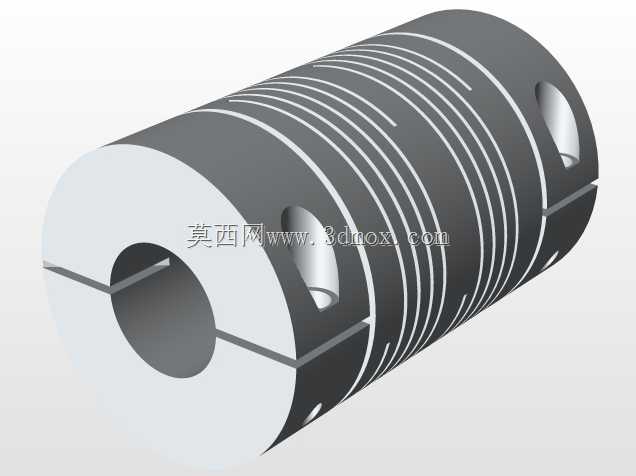

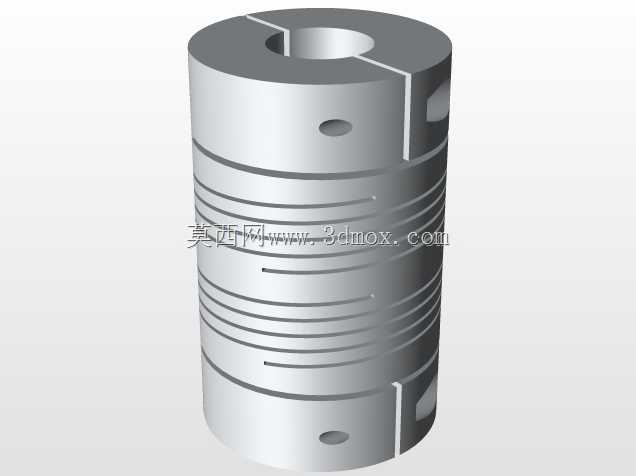

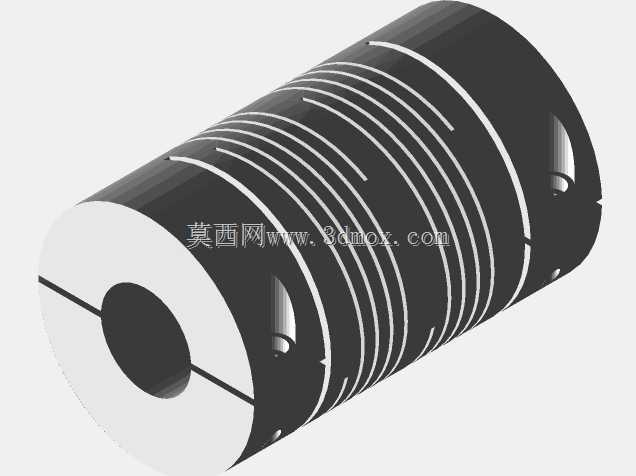

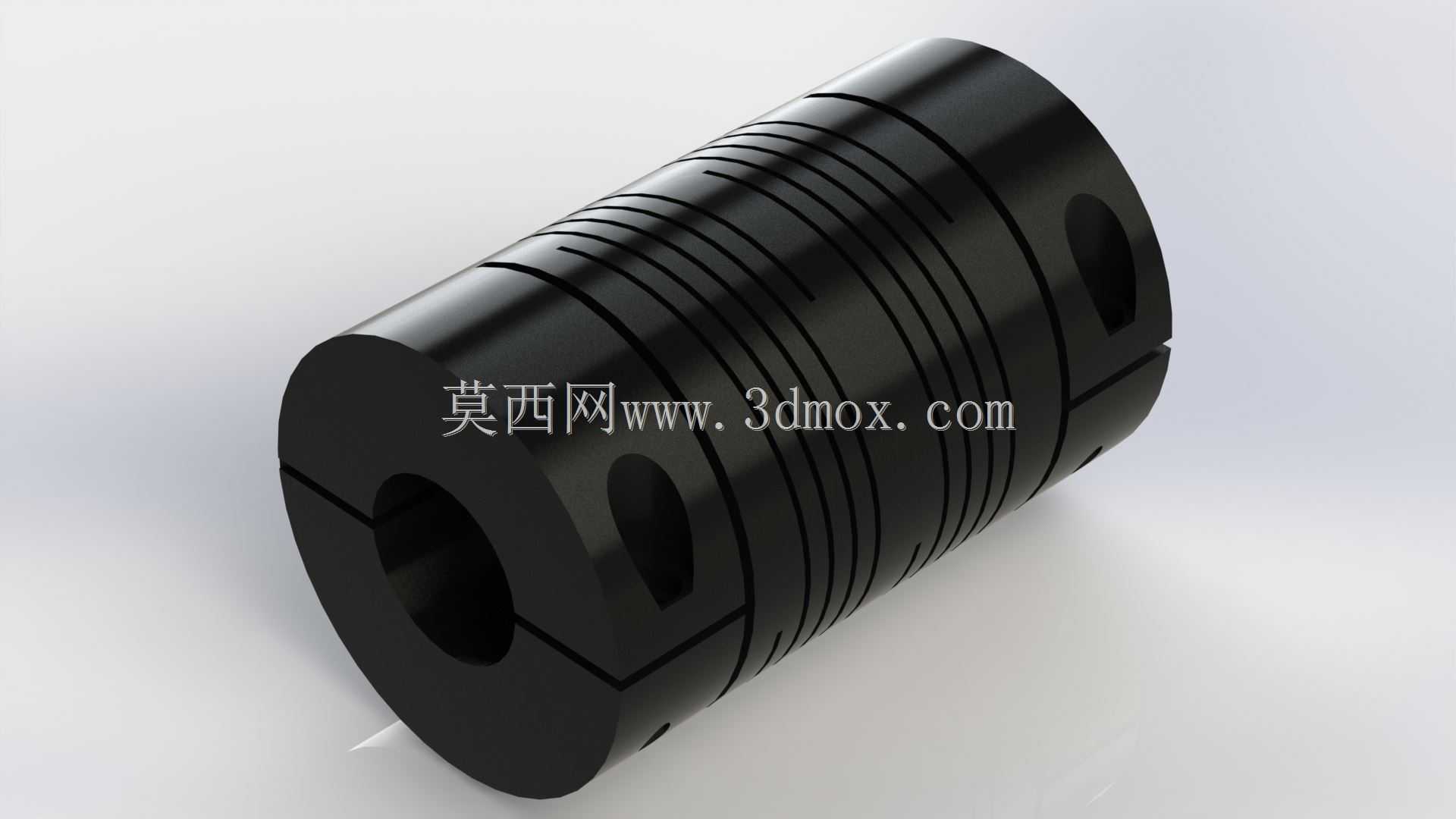

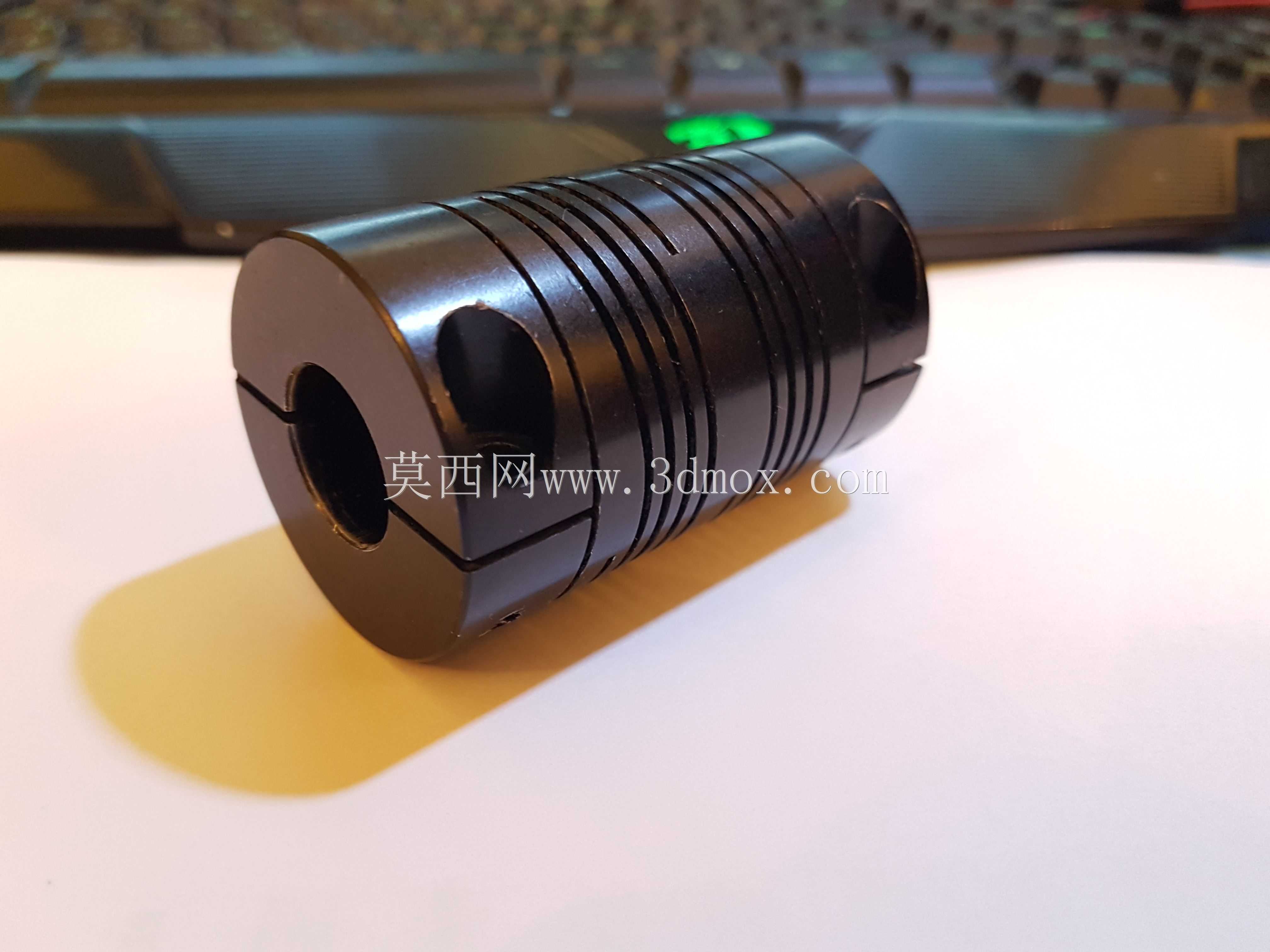

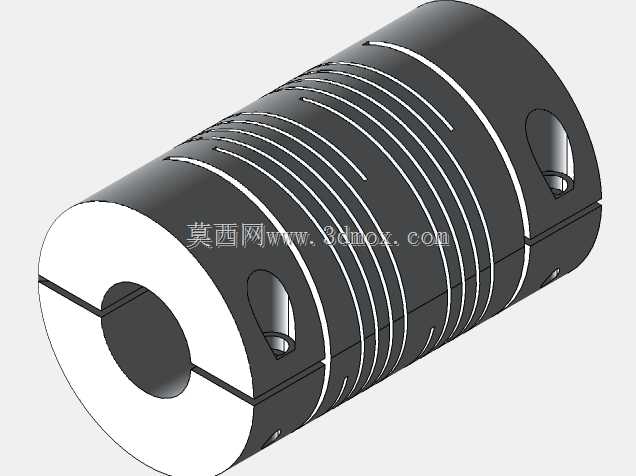

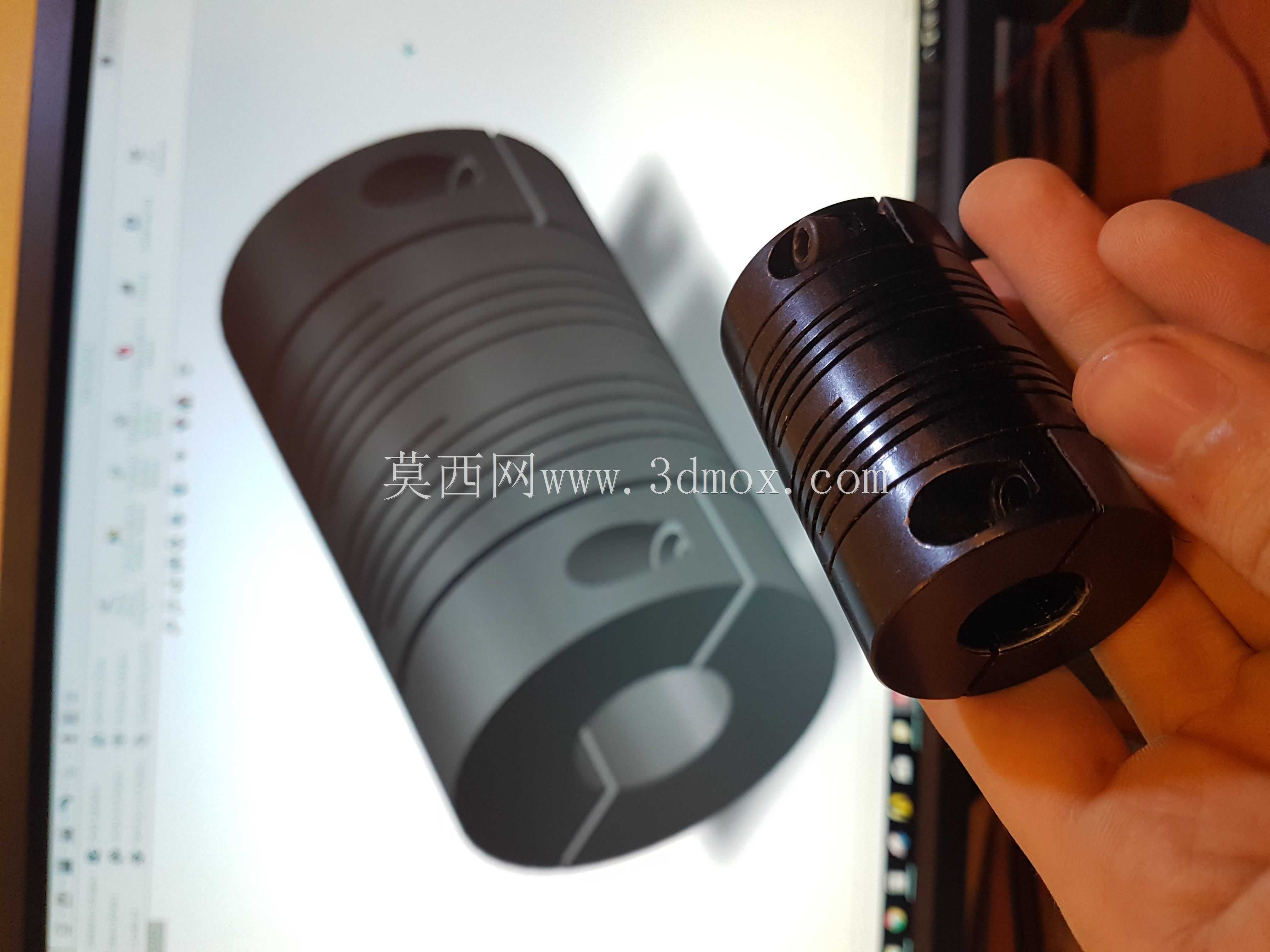

从功能特性来看，该联轴器采用一体式螺旋开槽结构，自身依靠螺旋槽的弹性变形来吸收各类安装偏差与运行振动，没有多余的拼接装配部件，不存在装配间隙带来的传动回差，传动精度表现优异；同时一体式结构的抗疲劳性能更好，长期反复形变下不易出现结构断裂，使用寿命相比拼接式挠性联轴器更长。两端采用夹紧式锁紧结构，安装时无需对轴端做额外的键槽加工，只需将对应轴径插入轴孔后拧紧侧面的锁紧螺钉，即可依靠抱紧力实现轴与联轴器的可靠固定，安装拆卸流程便捷，对安装现场的加工条件要求低，适配各类光轴输出的动力与负载端连接。

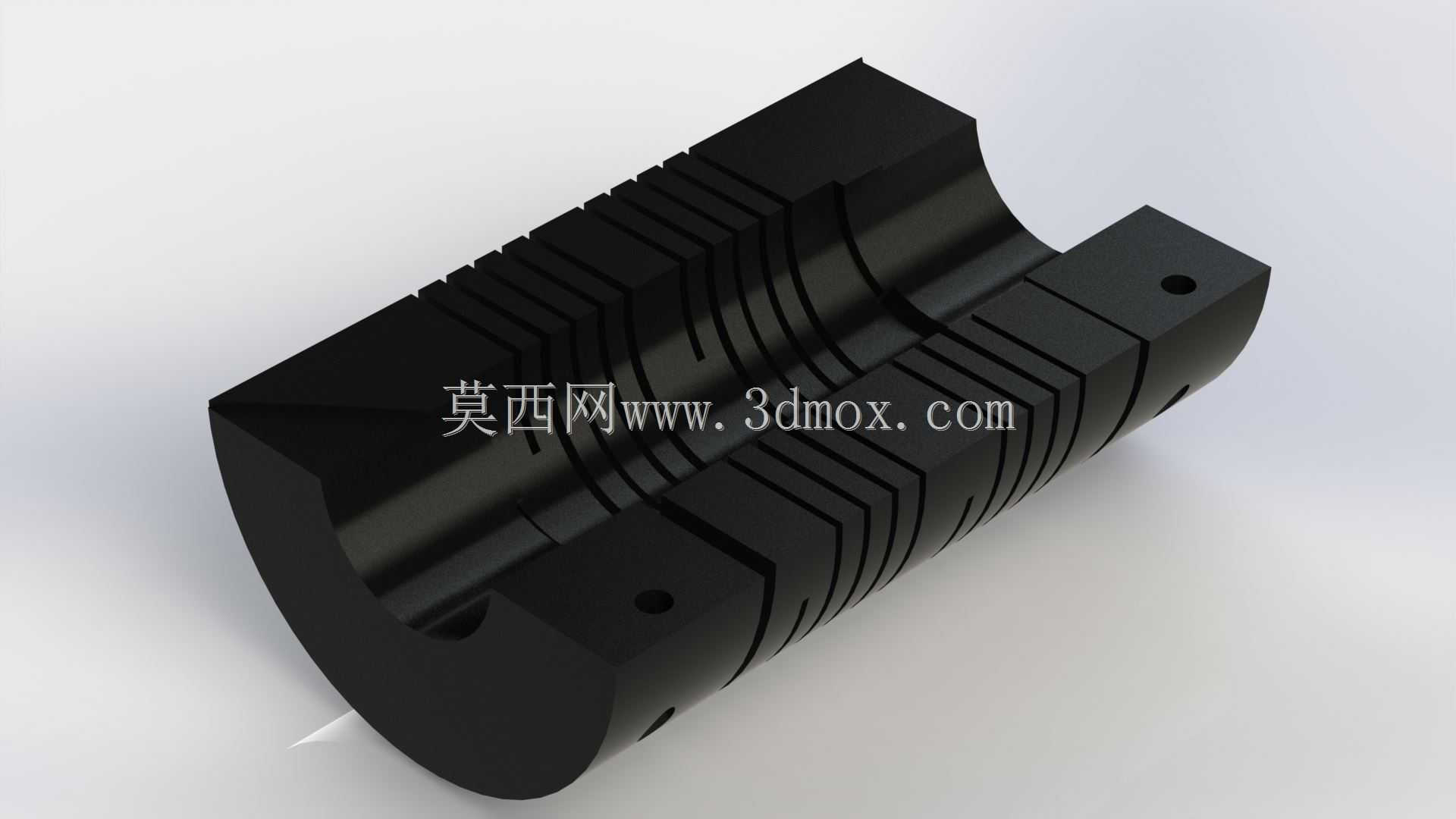

设计过程中，首先根据常规中小功率传动的扭矩传递需求，确定联轴器的主体外径与轴向长度尺寸，保证主体结构具备足够的抗扭强度，不会在额定扭矩下发生塑性形变；其次螺旋槽的螺距、槽宽以及开槽长度经过反复校核，既保证足够的形变量来补偿轴系不对中偏差，又避免槽结构过柔导致传动扭转角过大影响传动精度；两端的夹紧开槽位置与锁紧螺钉孔位做了对称设计，保证锁紧时轴孔受力均匀，抱紧后轴与联轴器的同轴度偏差控制在极小范围内，减少高速运转时的偏心振动。轴孔尺寸覆盖常见的小型传动轴径范围，安装时只需保证两端轴的插入深度达到设计要求的安全值，即可满足传动的扭矩承载需求，整体外圆做了光滑处理，无突出尖锐结构，运转时不会对周边布线、防护部件造成剐蹭，适配各类紧凑安装空间的传动布局需求，即使在安装空间局促的设备内部，也能顺利完成安装调试，不需要预留过大的操作空间。
