双滑轮组起重吊钩装配结构设计

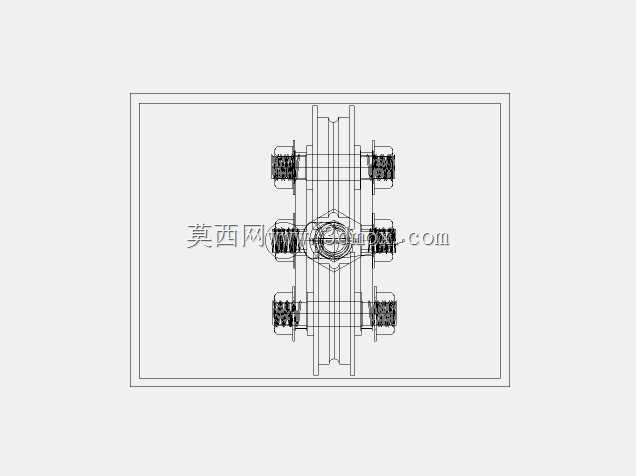

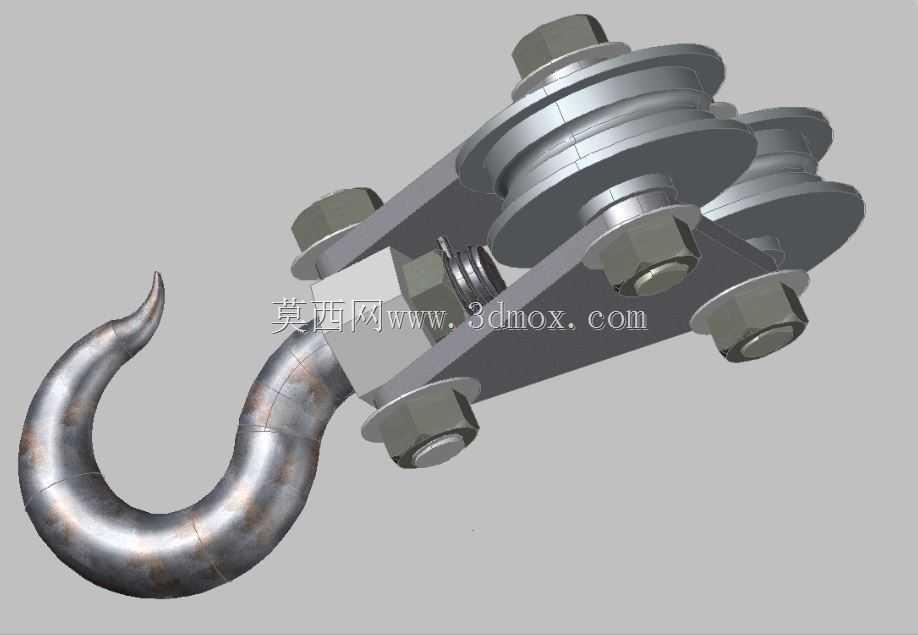

该吊钩总成是起重作业场景中直接承载吊重的核心执行部件，广泛应用于车间桥式起重机、门式起重机、工程履带吊、港口门座吊等各类起重设备的起升机构末端，同时也可配套电动葫芦、手动葫芦作为独立吊具使用，覆盖机械制造车间工件转运、港口集装箱装卸、建筑工地建材吊装、仓储重型货物堆垛等多类作业场景，是起重作业中连接起升钢丝绳与被吊重物的关键受力构件。整套结构采用双滑轮并列布置的设计方案，滑轮组通过高强度螺栓组件与两侧夹板紧固连接，夹板下端通过销轴结构与钩体实现铰接，既保证了滑轮转动的灵活性，也让吊钩可沿铰接轴自由摆动，适配不同起吊角度下的受力需求，避免起吊过程中出现钢丝绳偏磨、钩体卡滞的问题。滑轮组的绳槽弧度经过匹配设计，可适配对应直径的起重钢丝绳，作业过程中钢丝绳可在绳槽内顺畅滑动，将起升机构的拉力均匀传递至整个吊钩总成，双滑轮的配置可有效降低单根钢丝绳的承载负荷，提升整套吊具的额定起重量，同时分散受力点，减少局部应力集中带来的结构失效风险。钩体采用经典的弯弧钩形设计，钩尖做了防脱结构的预留安装位，钩身的弧度经过受力验算，可保证重物起吊后重心始终处于钩体受力轴线上，避免起吊过程中重物滑脱、侧翻。整套结构的安装边界围绕滑轮轴中心与钩头铰接点展开，两侧夹板的开孔位置严格匹配滑轮轴径与铰接销轴尺寸，螺栓紧固位置预留了足够的扳手操作空间，装配时可直接将滑轮装入夹板槽位，穿入滑轮轴后紧固两端锁紧螺母，再将钩体通过铰接销轴与夹板下端连接即可完成组装，无需额外定制复杂连接件，可直接适配同吨位级别的常规起重设备起升端接口。设计过程中针对各受力节点做了应力分散处理，夹板与滑轮、螺母接触的位置做了平面度强化，避免长期受载后出现接触面压溃变形，钩体与铰接轴的配合位置做了耐磨衬套的预留空间，可减少长期转动带来的铰接磨损，延长整套吊具的使用寿命。
