470Nm带制动绳电动绞车结构设计

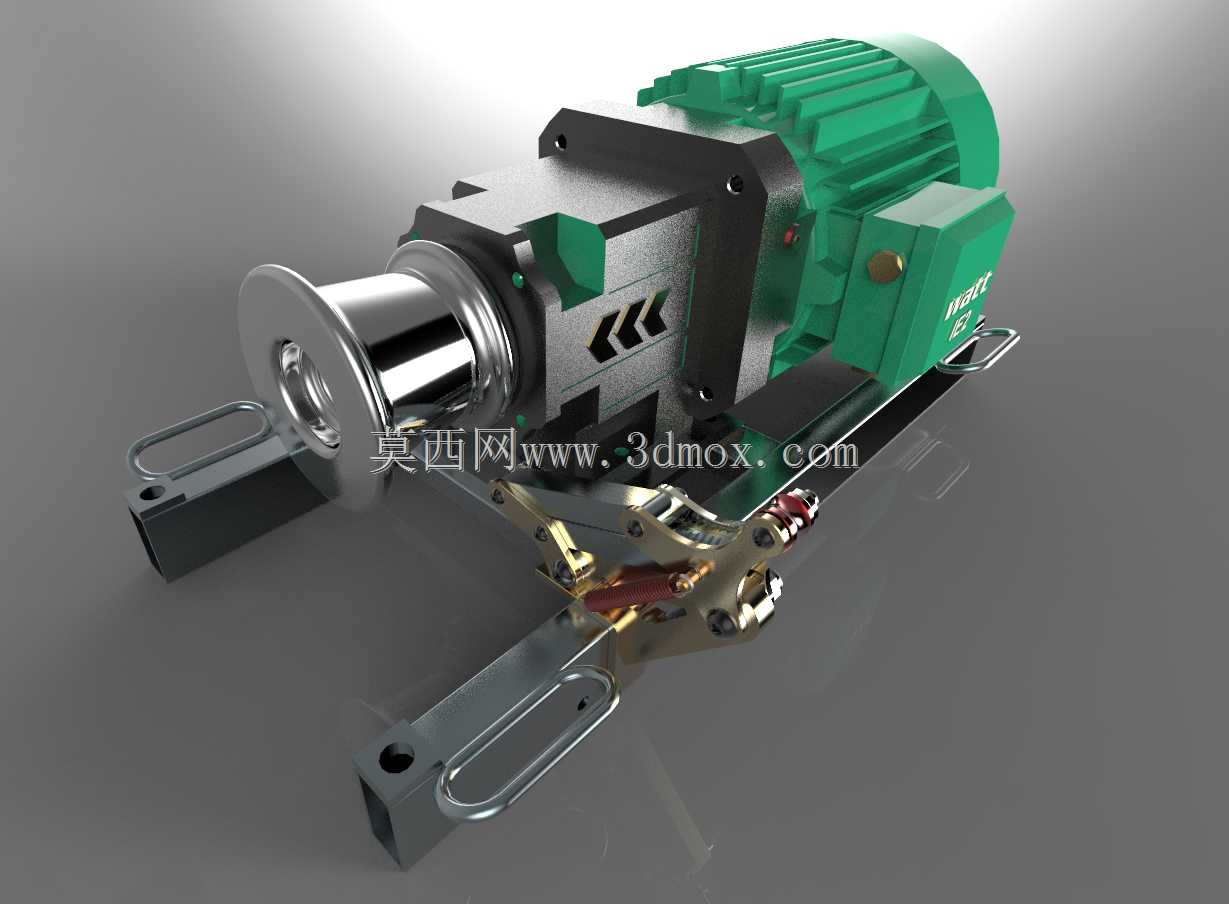

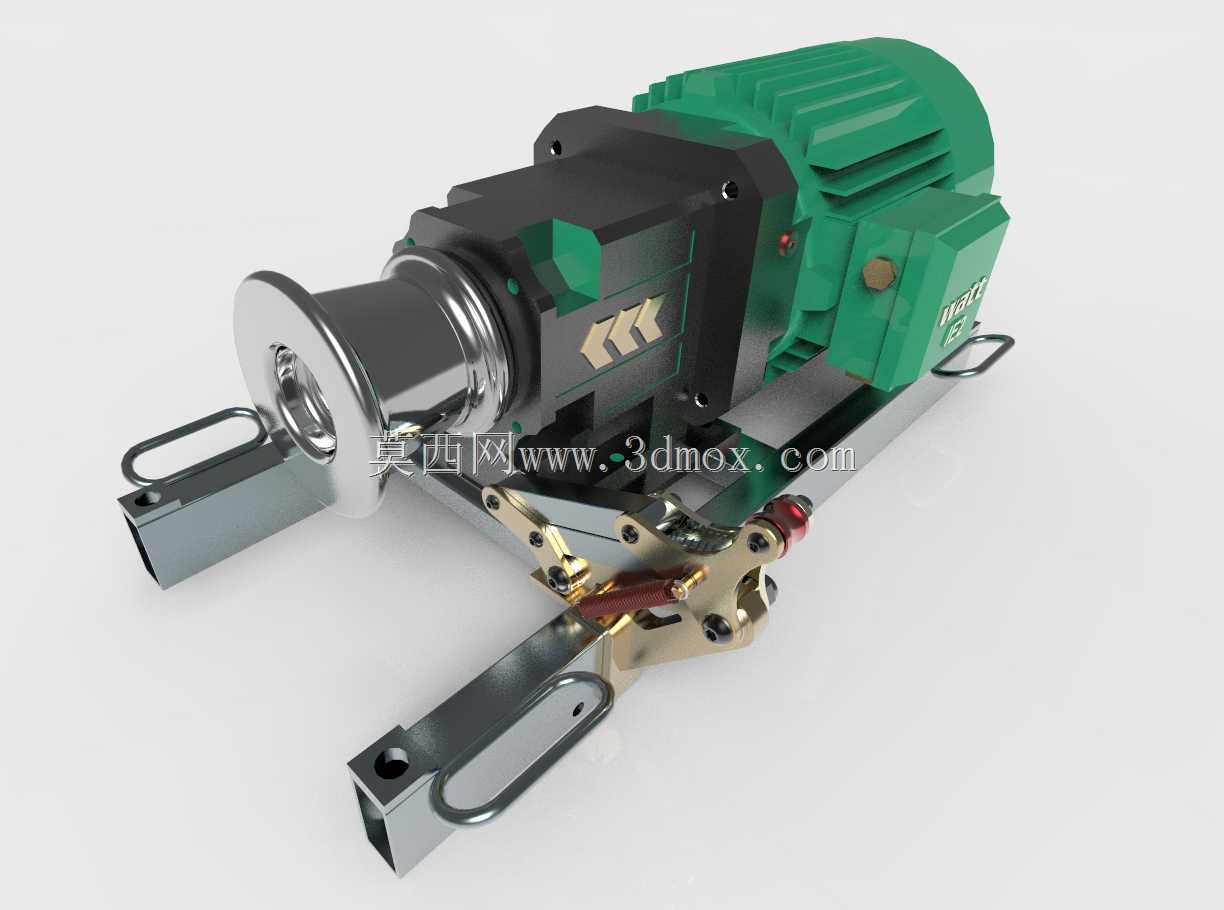

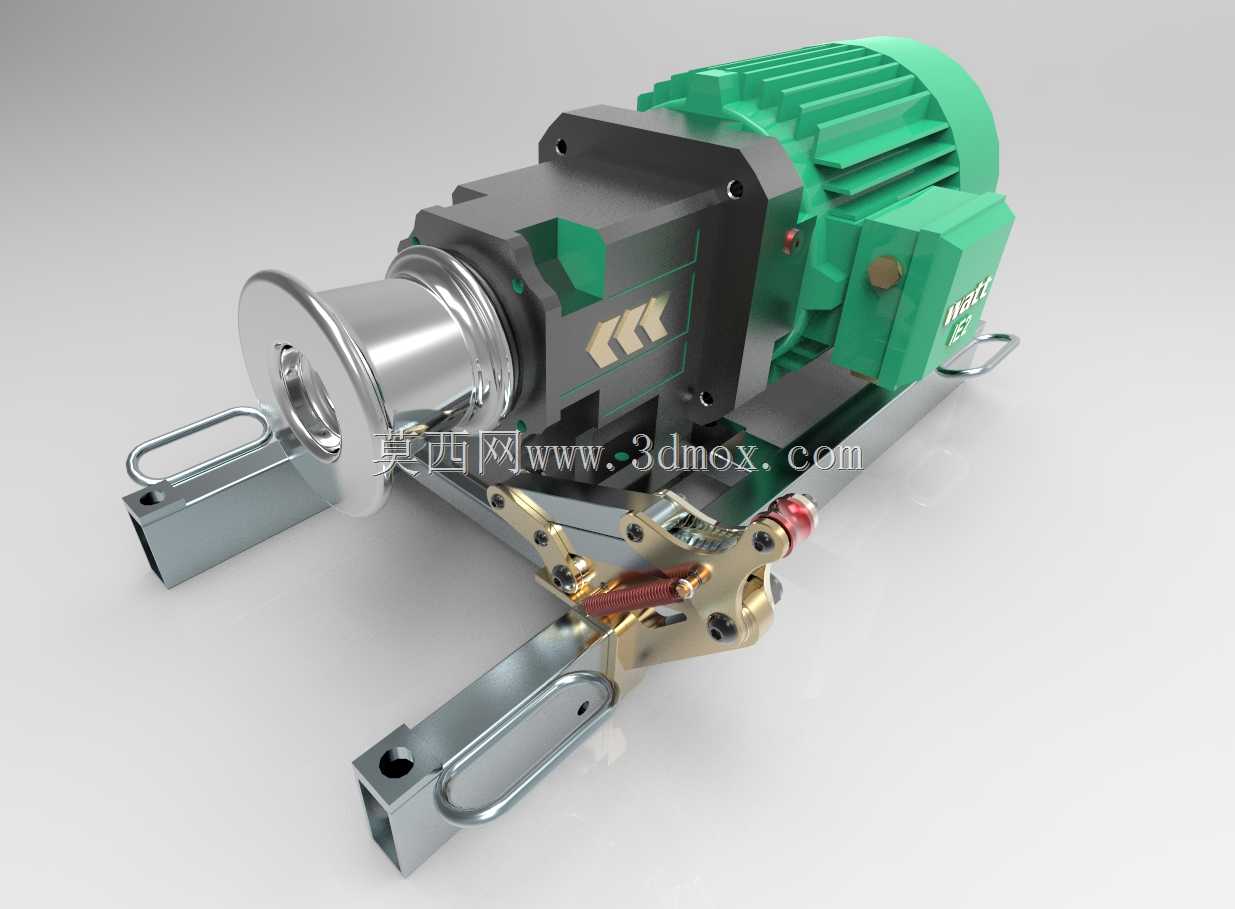

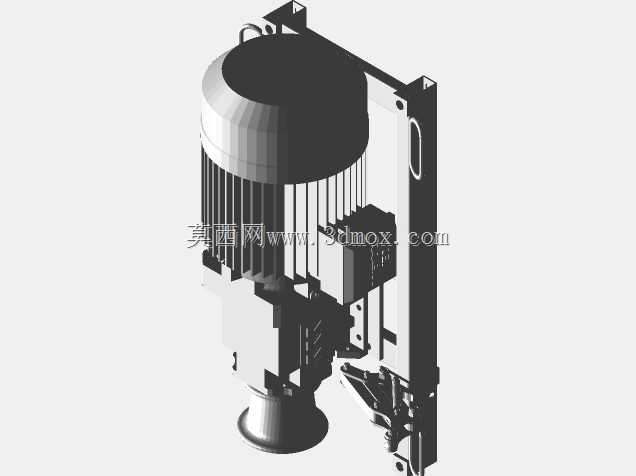

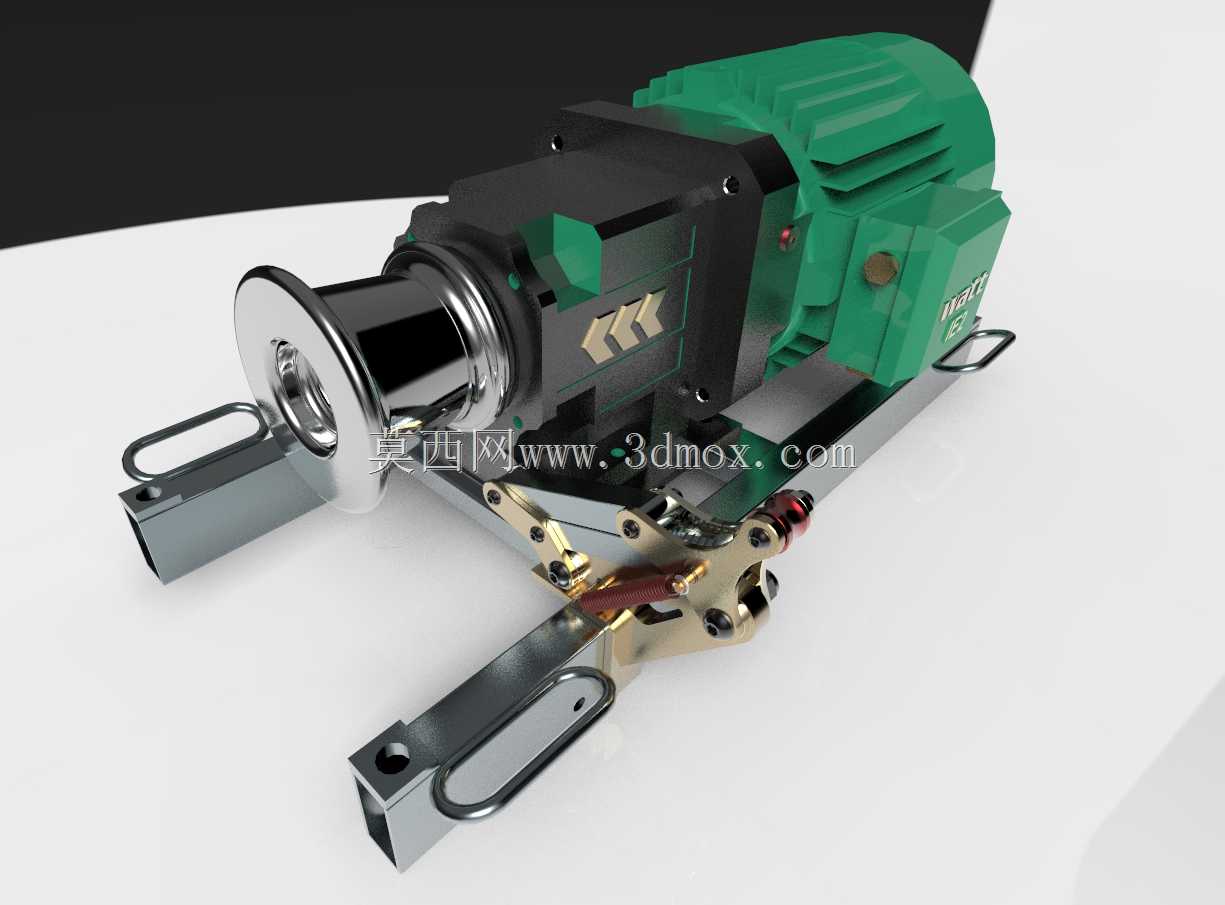

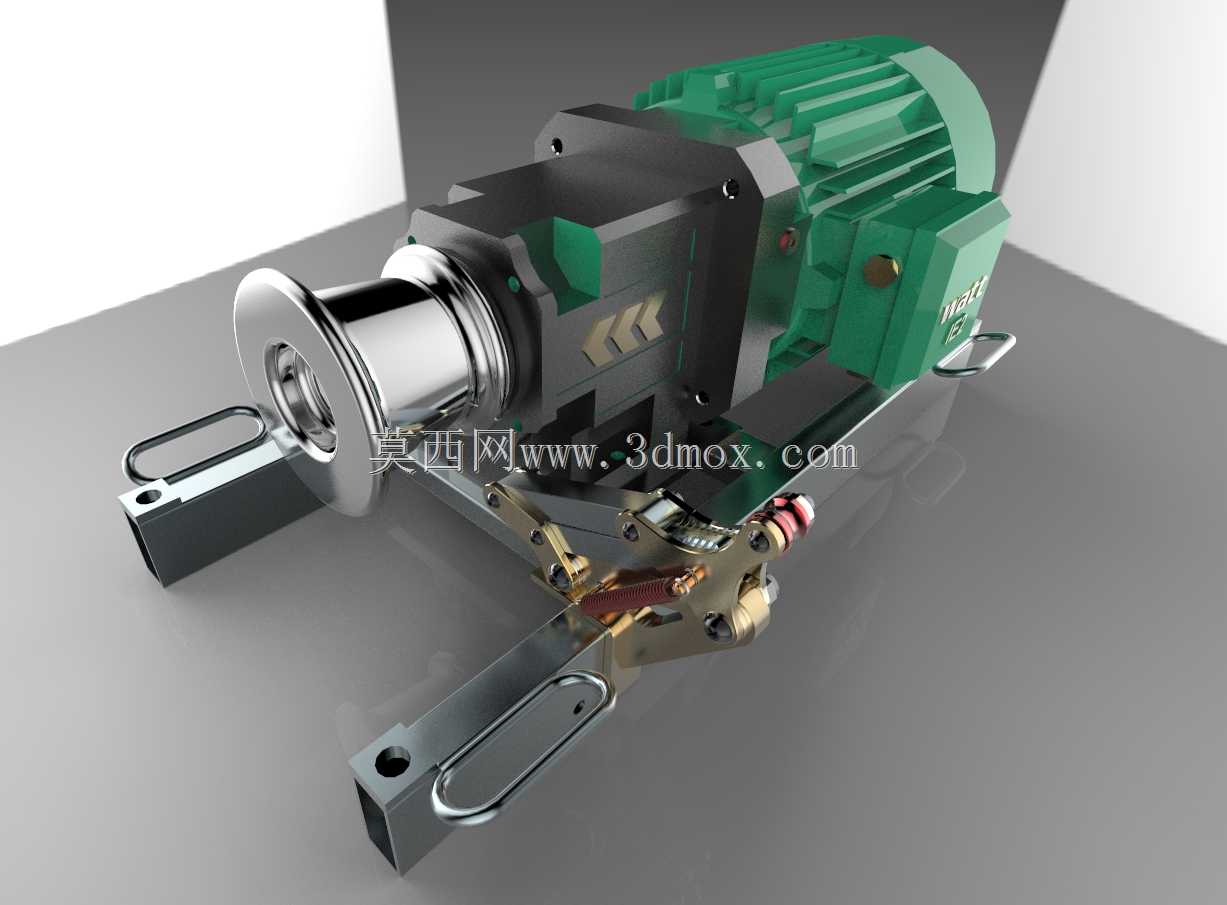

这款带制动绳的电动绞车，主要面向需要精准牵引、可靠制动的重载作业场景，常见于船舶系泊、矿山设备移位、工程现场重物拖拽、仓储重型货物调度等作业环境，可在固定安装或临时布设的工况下完成水平、小倾角方向的重物牵引与位置固定作业，相比传统手动绞车，大幅降低作业人员劳动强度，同时自带的制动绳结构可在牵引到位后实现双重锁止，避免负载滑移引发的作业风险。从功能特性来看，该绞车额定牵引扭矩可达470Nm，动力端采用集成式驱动结构，将动力输出、减速传动、卷筒集成在紧凑的安装框架上，驱动部分的散热结构可满足长时间连续作业的散热需求，避免持续负载下动力部件过热失效；前端的镀铬卷筒采用圆弧过渡绳槽设计，可减少牵引绳在收放过程中的磨损，延长绳索使用寿命，卷筒两侧的挡边高度经过匹配计算，可避免多层缠绕时出现跳绳、乱绳问题。制动系统采用机械联动式制动绳结构，与驱动端的断电制动形成双重保障，当牵引作业到达指定位置后，制动绳可快速锁止卷筒转动，即使在断电、驱动端制动失效的极端情况下，也能通过机械结构牢牢锁定负载，不会出现溜滑、反转的问题，制动触发手柄设置在框架侧方的易操作位置，作业人员无需靠近卷筒即可完成制动操作，提升作业过程的安全性。在设计思路上，整体采用模块化布局，驱动单元、传动单元、卷筒单元、制动单元均通过高强度螺栓固定在一体式安装底座上，底座两侧设置有吊装挂环与安装孔位，既可以通过挂环快速完成设备的临时吊装移位，也可以通过安装孔位将设备永久固定在作业平台、车辆底盘或固定基座上；框架两侧的延伸安装臂预留了多组固定孔，可适配不同场景的安装固定需求，无需额外加工转接件即可完成布设。外形尺寸方面，该绞车整体结构紧凑，安装底座的宽度、长度均经过优化，在保证470Nm牵引扭矩的前提下尽可能缩小设备体积，安装边界预留了足够的操作空间，制动操作端、接线端均设置在设备外侧，安装完成后不会被周边结构遮挡，方便日常维护与操作；所有外露的金属部件均做了防锈耐磨处理，可适应户外潮湿、多粉尘的作业环境，传动部分的密封结构可阻挡粉尘、水汽进入传动腔，延长设备的维护周期与整体使用寿命。
