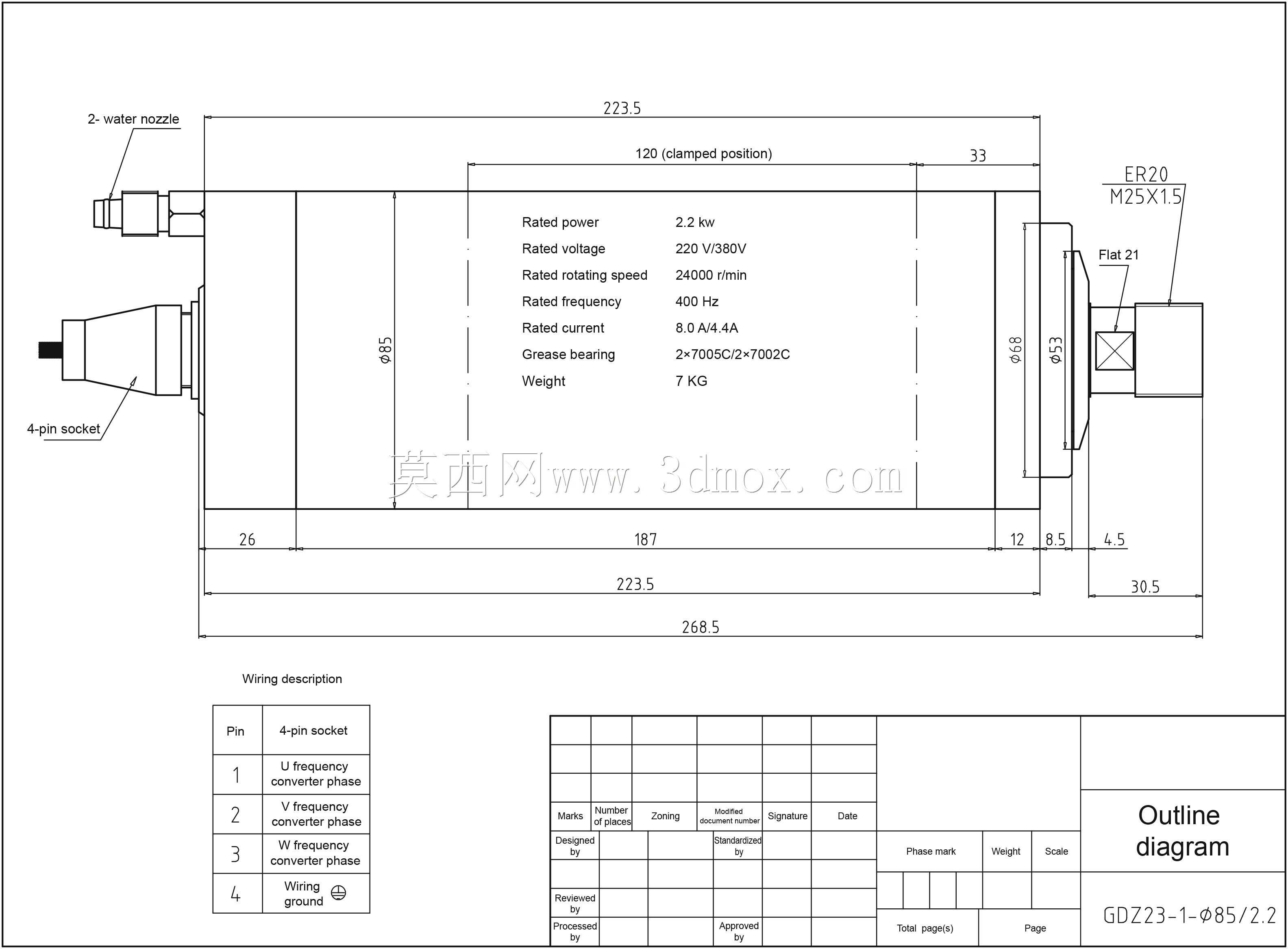

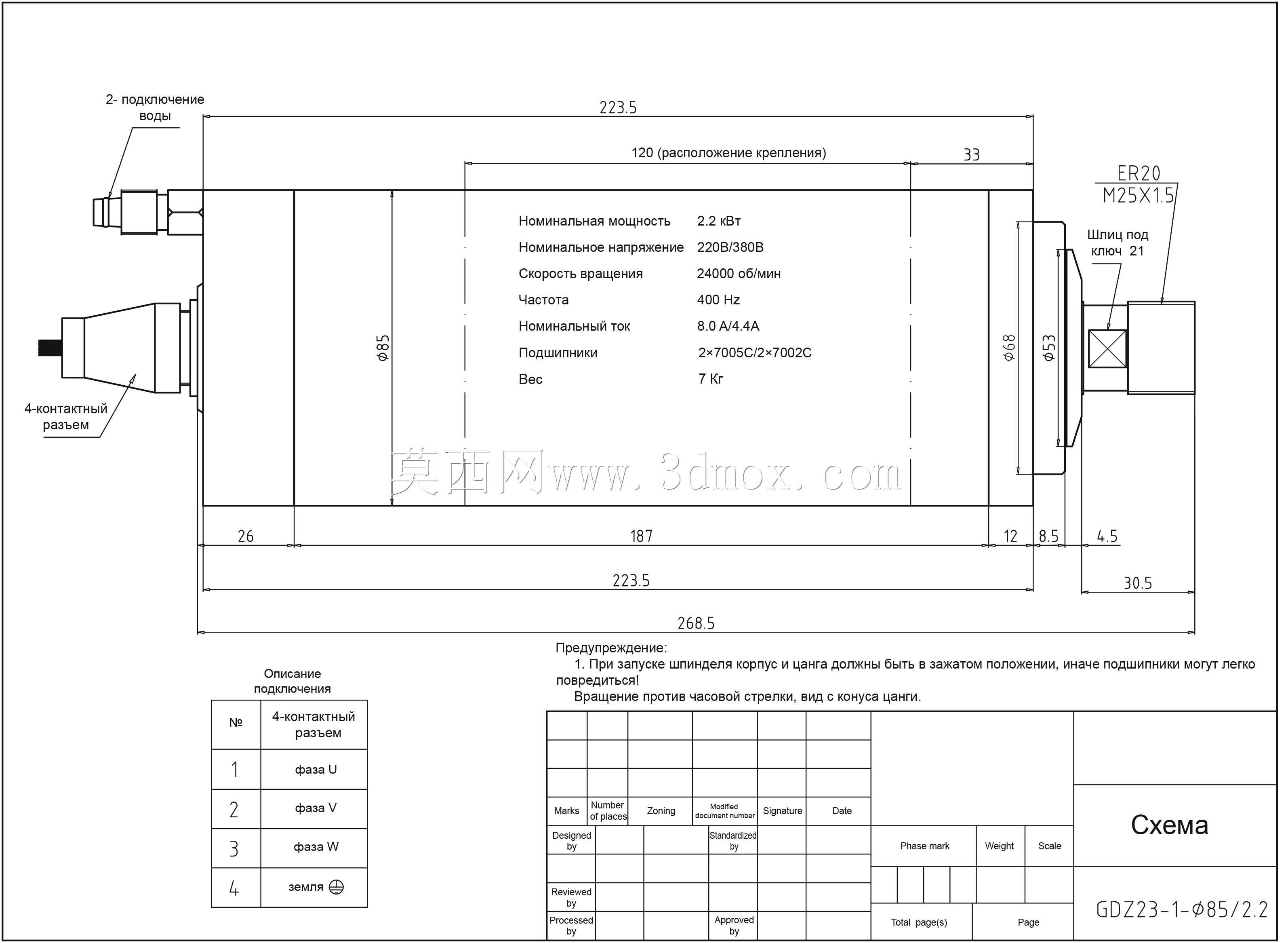

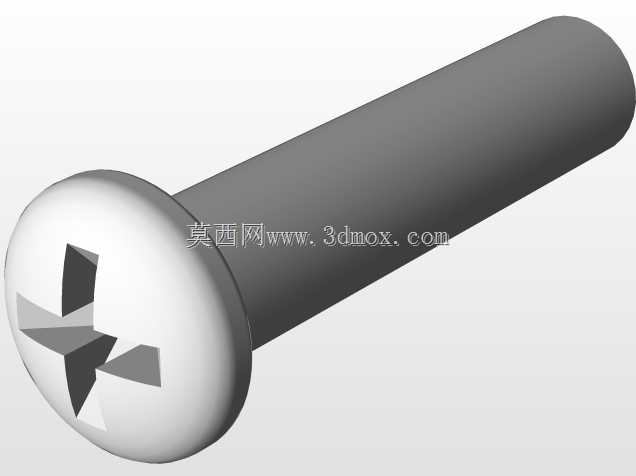

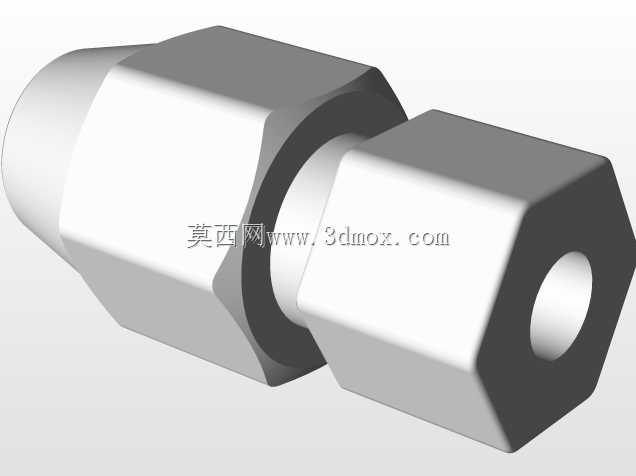

GDZ-23-1水冷高速雕刻主轴结构设计

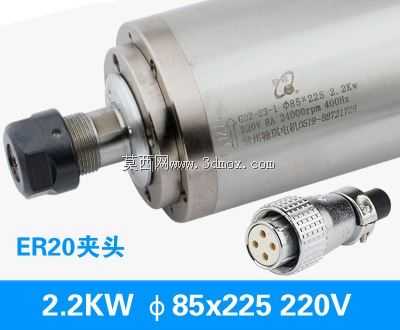

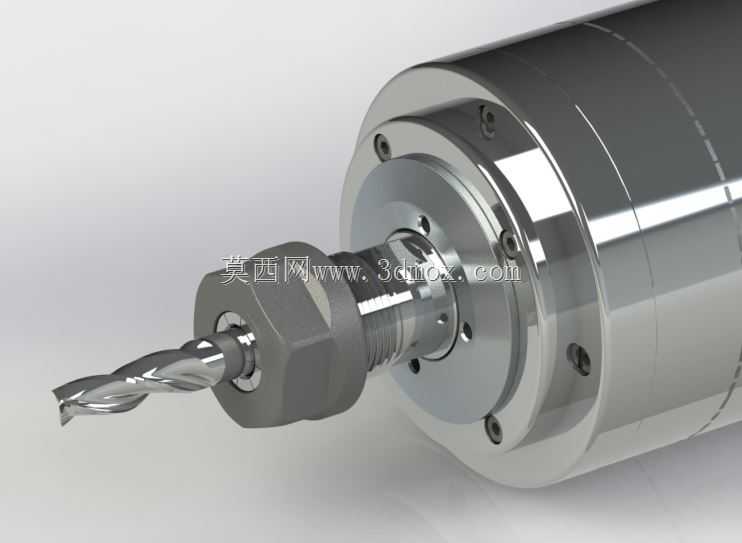

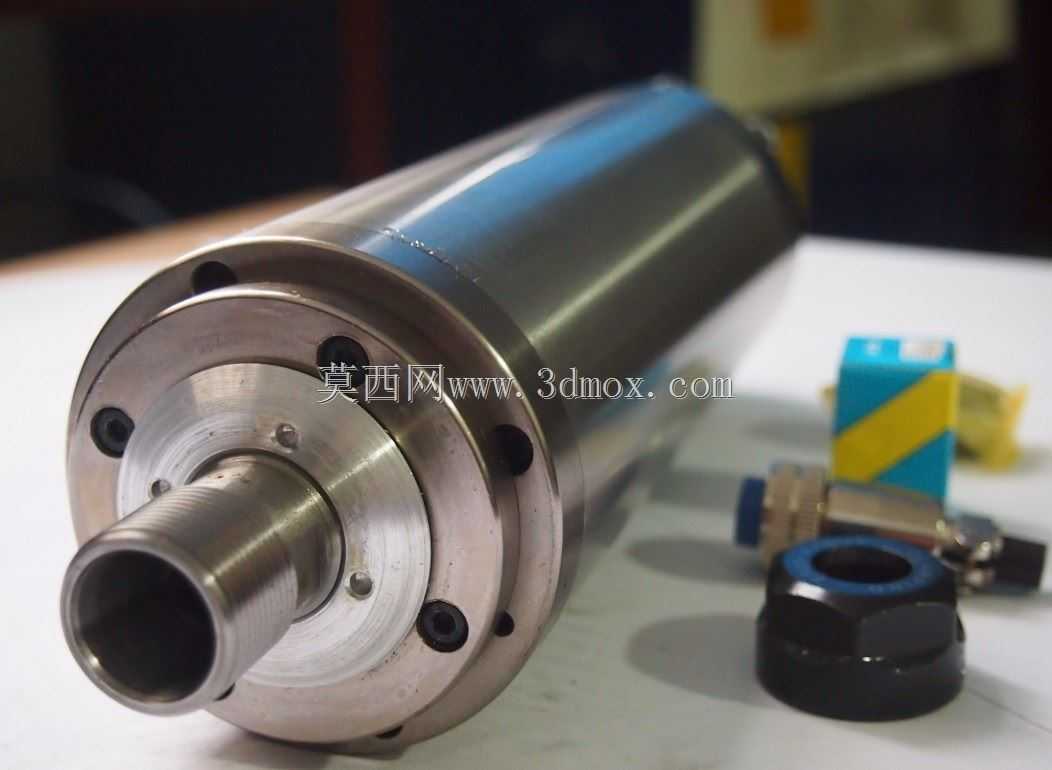

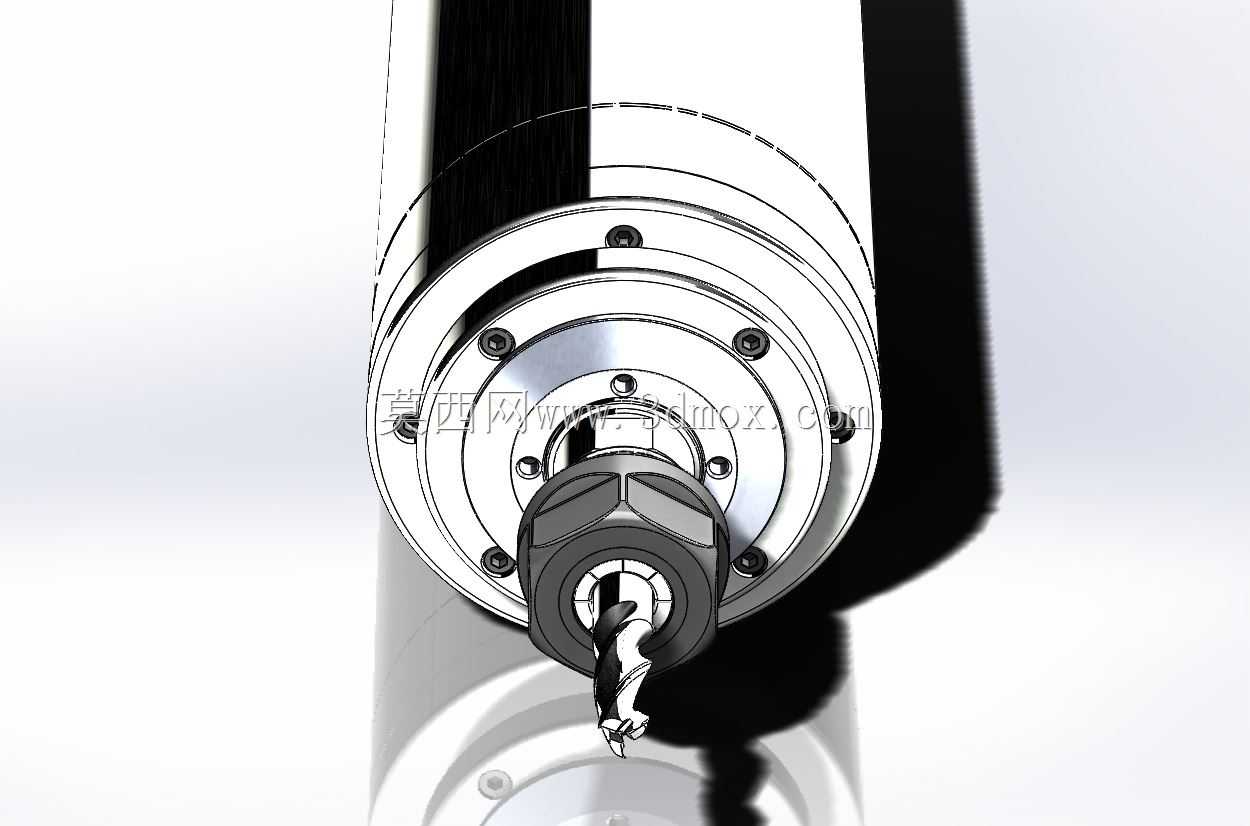

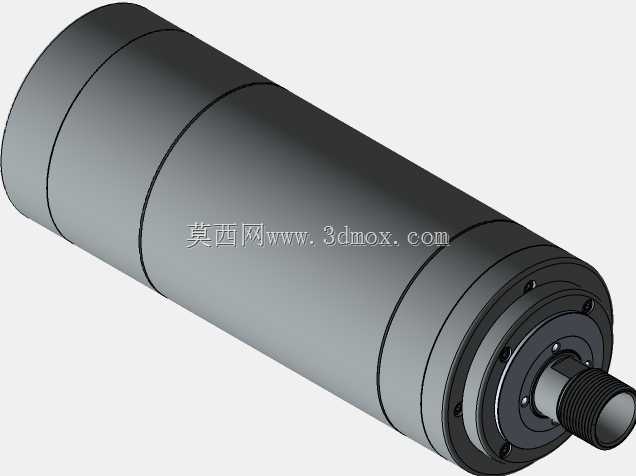

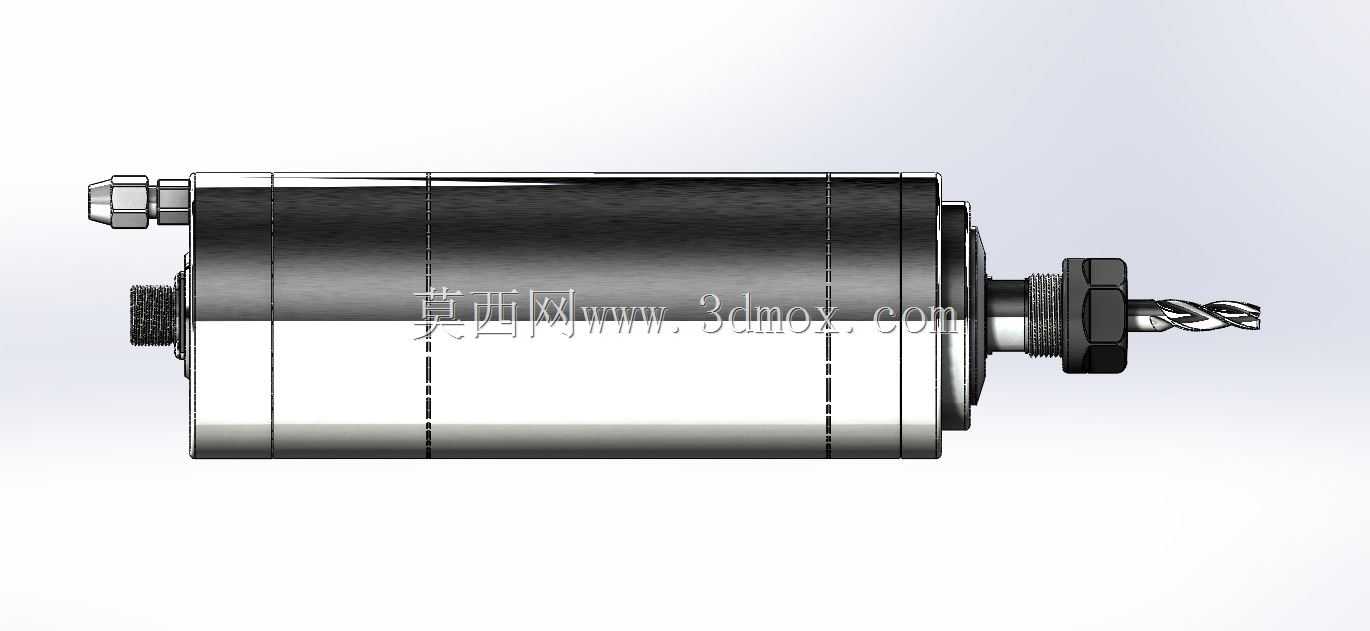

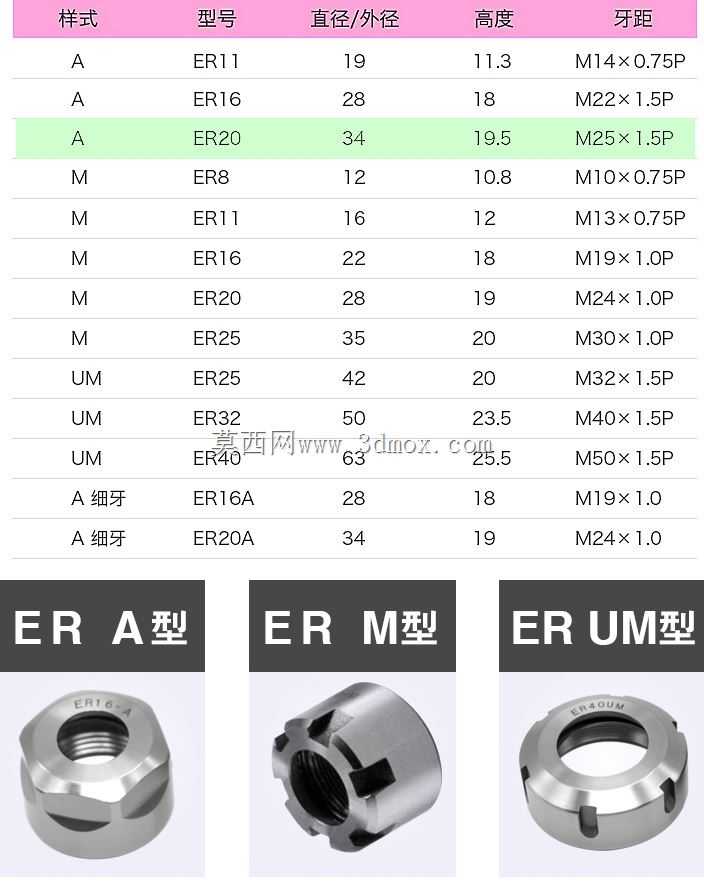

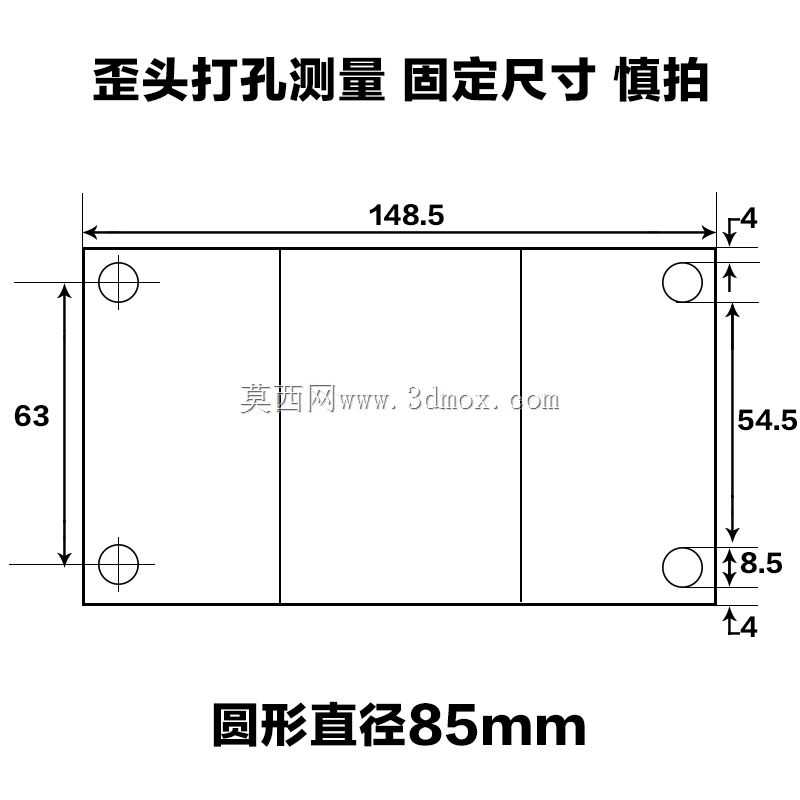

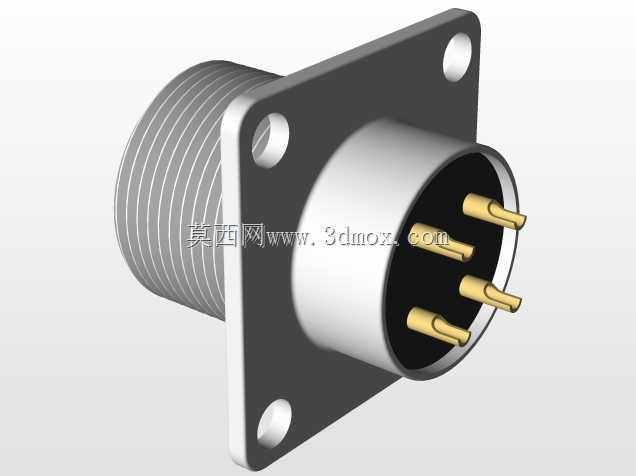

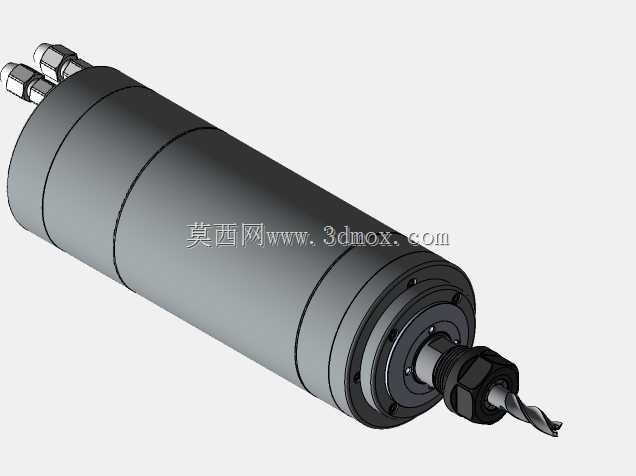

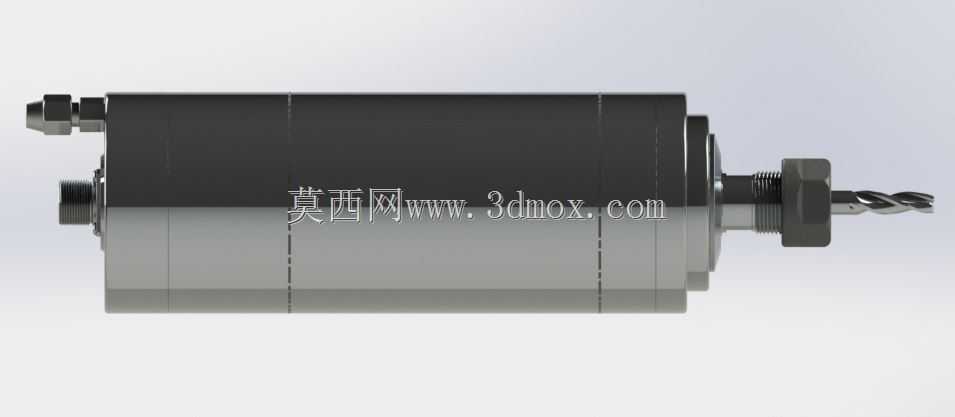

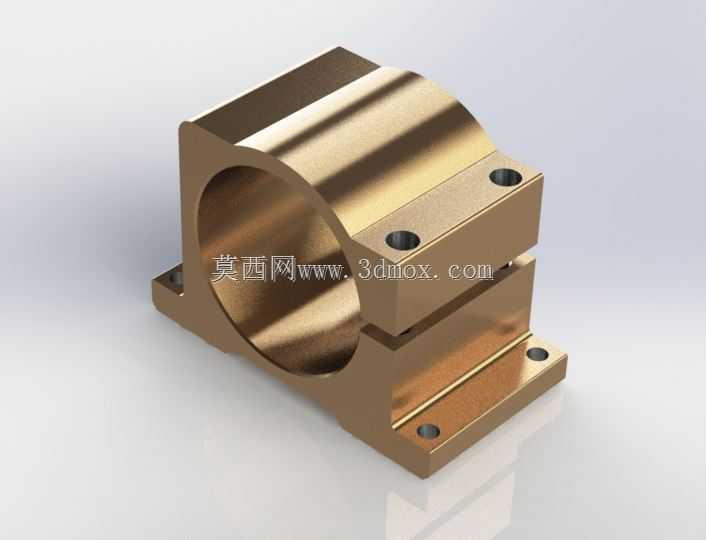

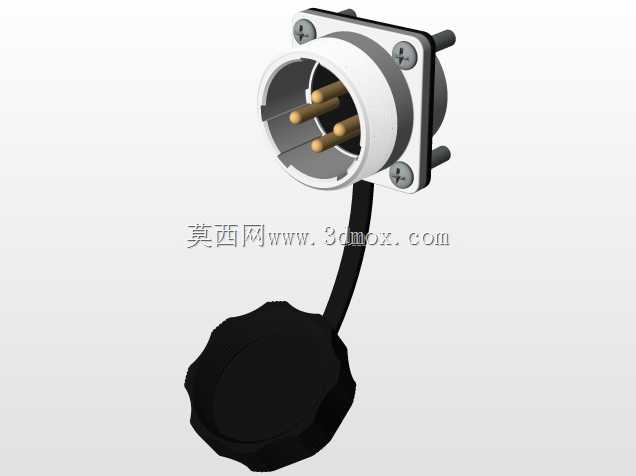

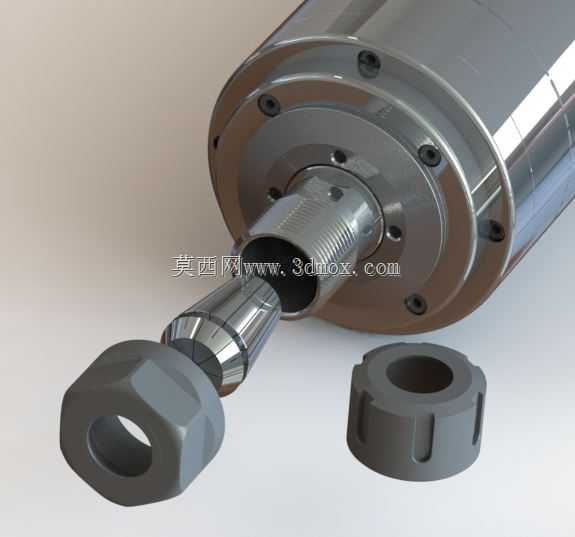

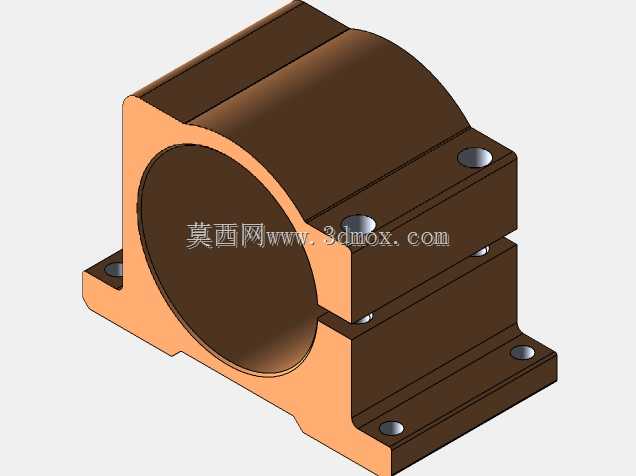

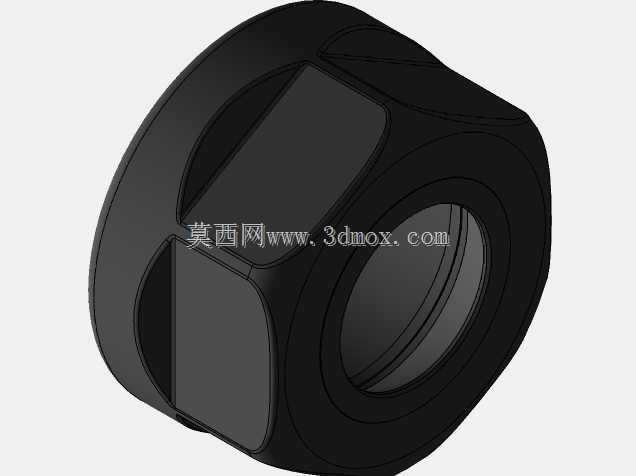

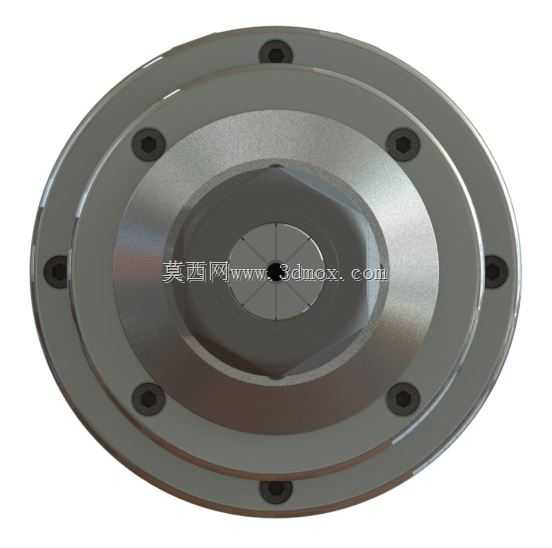

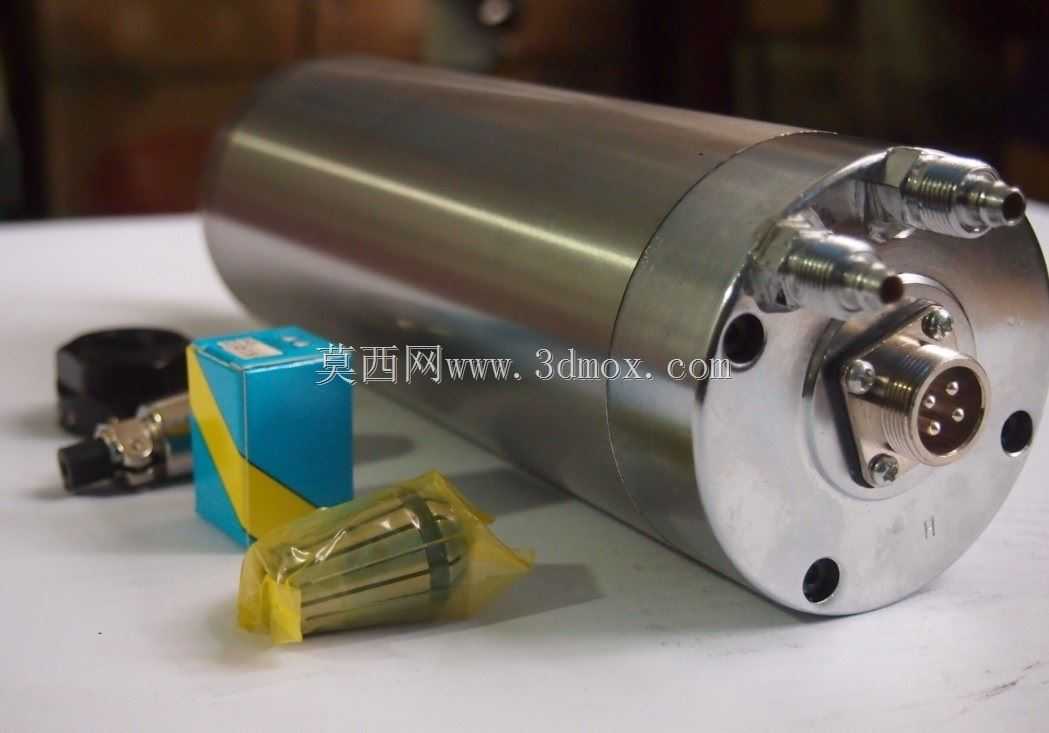

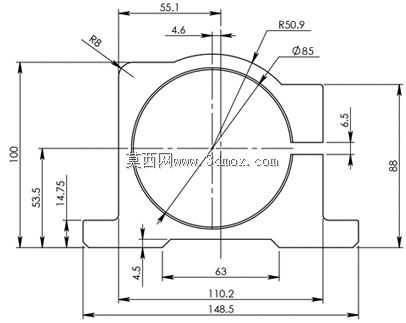

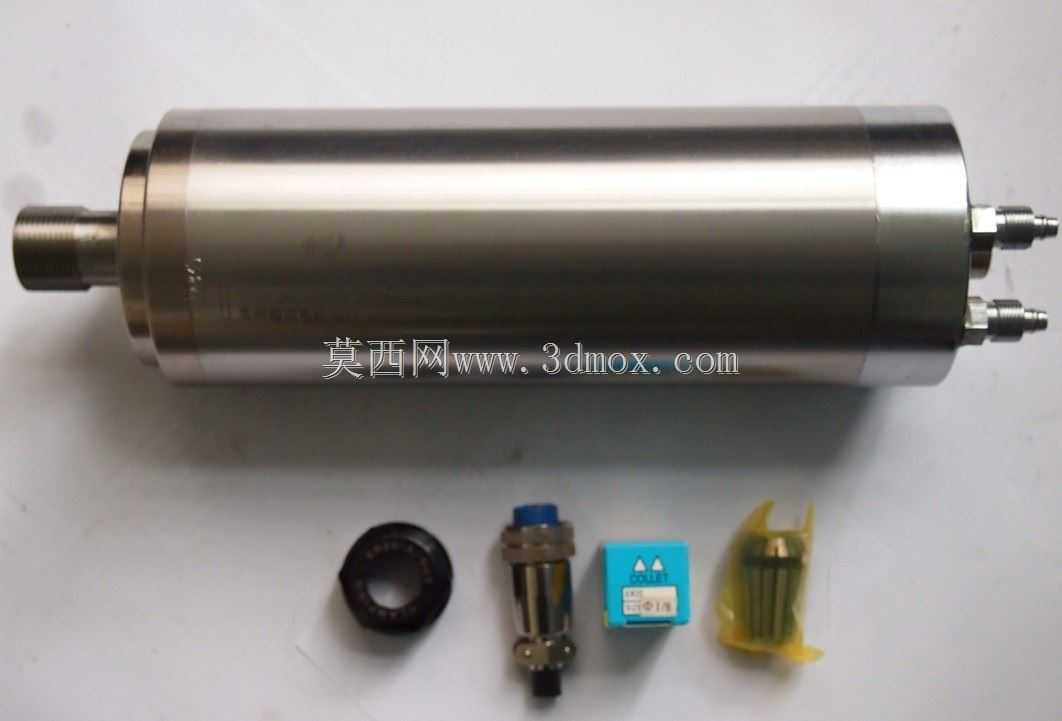

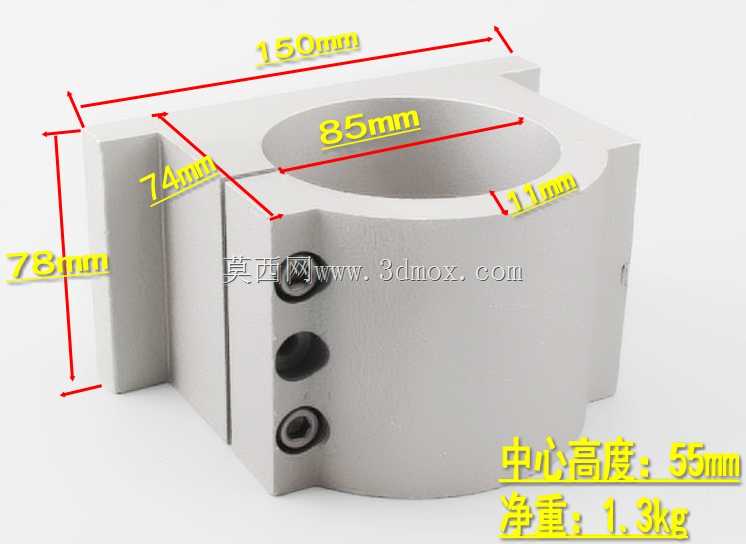

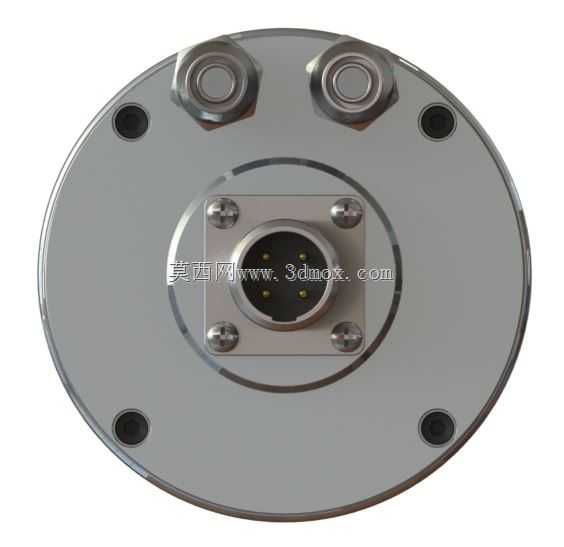

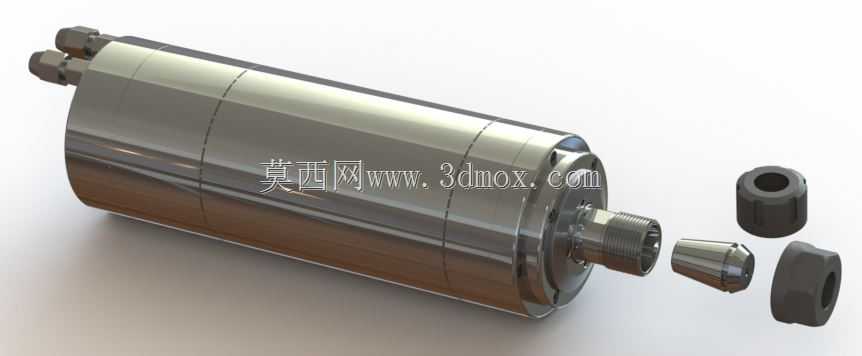

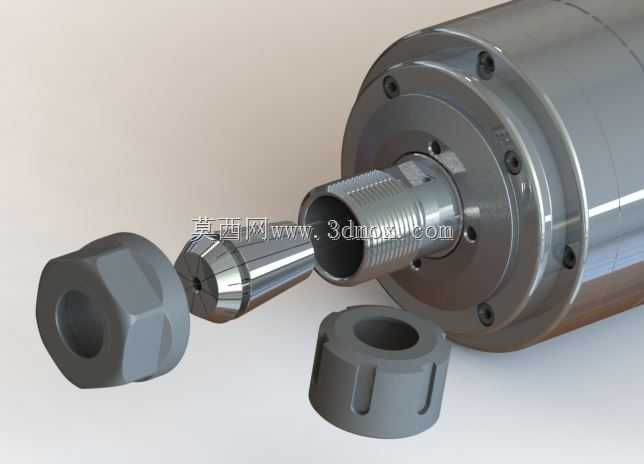

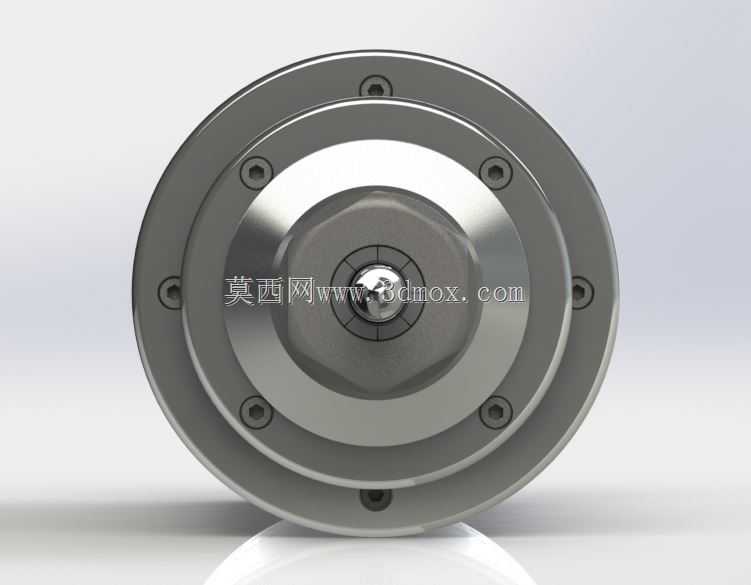

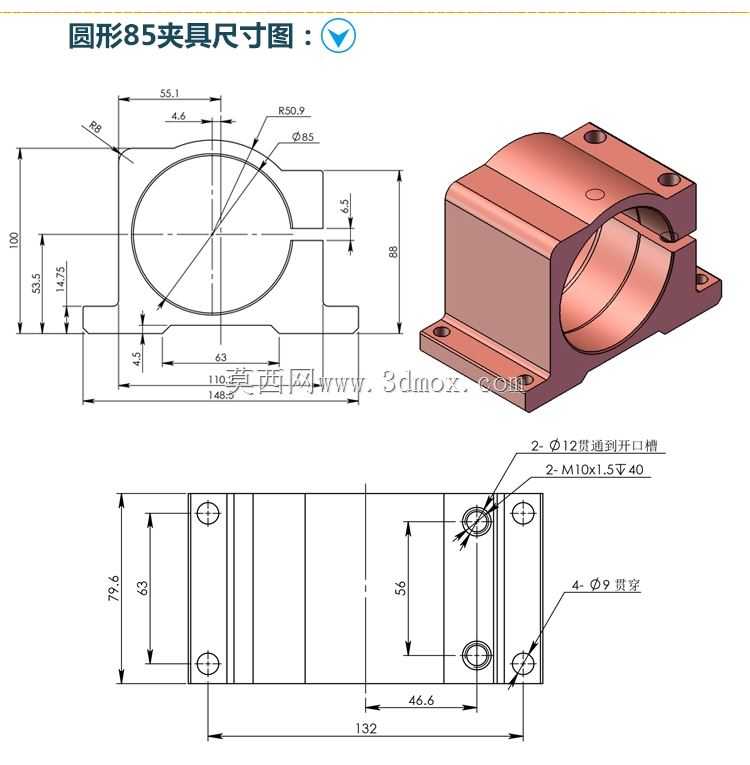

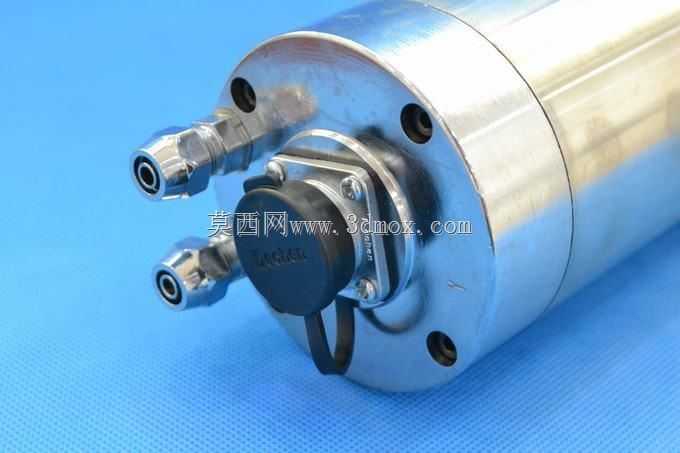

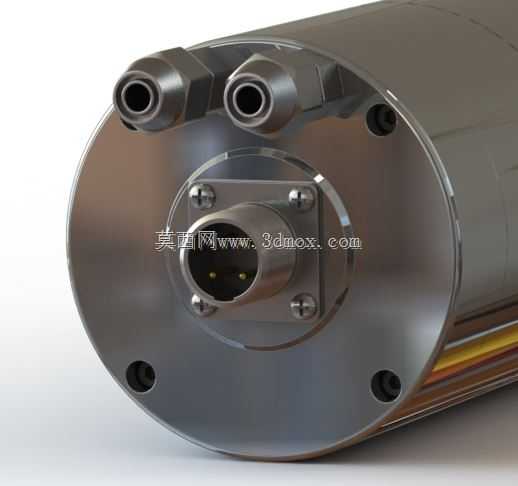

这款主轴是面向数控雕铣加工场景开发的核心功能部件，整体采用圆柱形一体化金属壳体设计，主体外壳经精密磨削加工呈现光亮金属质感，前端集成ER型弹性夹头锁紧结构，可直接装夹不同直径的铣削、钻削刀具，输出端的锁紧螺母采用六角外形设计，既可以保证刀具装夹的同轴度精度，也能方便操作人员使用标准扳手完成刀具更换操作，无需额外定制专用拆装工具。从实际应用场景来看，这款主轴可适配广告雕刻、木工雕刻、金属及石材雕铣、数控加工中心多类加工设备，不同冷却结构的同系列产品可对应差异化加工需求：水冷结构的型号运行时热变形量更小，适合长时间连续的高精度加工作业，可覆盖亚克力、PVC等广告材料，实木、密度板等木工材料，以及软金属、石材的雕刻、切割、铣削工序；风冷结构的型号无需外接冷却水路，安装部署更为灵活，适合小型加工设备或作业空间受限的加工场景；带自动换刀功能的型号可对接加工中心的自动换刀系统，能够完成多工序连续加工，无需人工停机换刀，大幅提升批量加工的生产效率。在功能特性设计上，这款主轴采用精密配对轴承作为核心回转支撑，前后轴承组经过预紧调校，可保证高转速运行下的回转精度，降低主轴径向跳动量，避免加工过程中出现刀纹、崩边等加工缺陷，保障加工表面质量。主轴的三相供电设计可匹配通用变频驱动系统，能够根据不同加工材质、刀具直径灵活调整输出转速，适配不同材料的切削线速度要求，兼顾粗加工的大扭矩输出需求与精加工的高转速平稳运行需求。润滑结构采用长效润滑脂设计，日常使用过程中无需频繁补充润滑介质，降低设备维护成本与维护频次。从安装边界来看，这款主轴主体外径为标准圆柱尺寸，整体轴向长度紧凑，可直接通过抱箍式安装座固定在设备的Z轴滑台上，安装时无需对壳体进行额外加工，安装定位基准统一，便于不同设备厂商进行集成适配；主轴的冷却水路、动力线缆接口均布置在尾端区域，走线方向可沿设备滑台排布，不会干涉加工过程中的刀具运动路径，也能避免加工过程中飞溅的切屑、切削液损伤线缆与管路。前端的密封结构采用多层迷宫式设计，可有效阻挡加工过程中产生的粉尘、切屑、切削液进入主轴内部轴承腔，延长核心部件的使用寿命，即使在石材加工、木工加工这类粉尘浓度较高的作业场景下，也能保持稳定的运行状态。
