FPV赛车四合一33A无刷电调结构设计

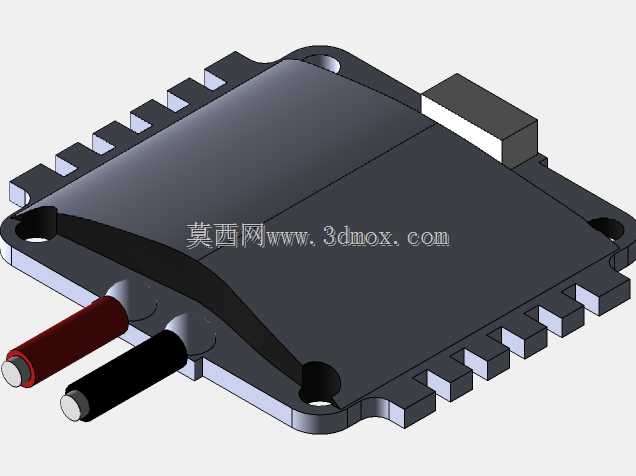

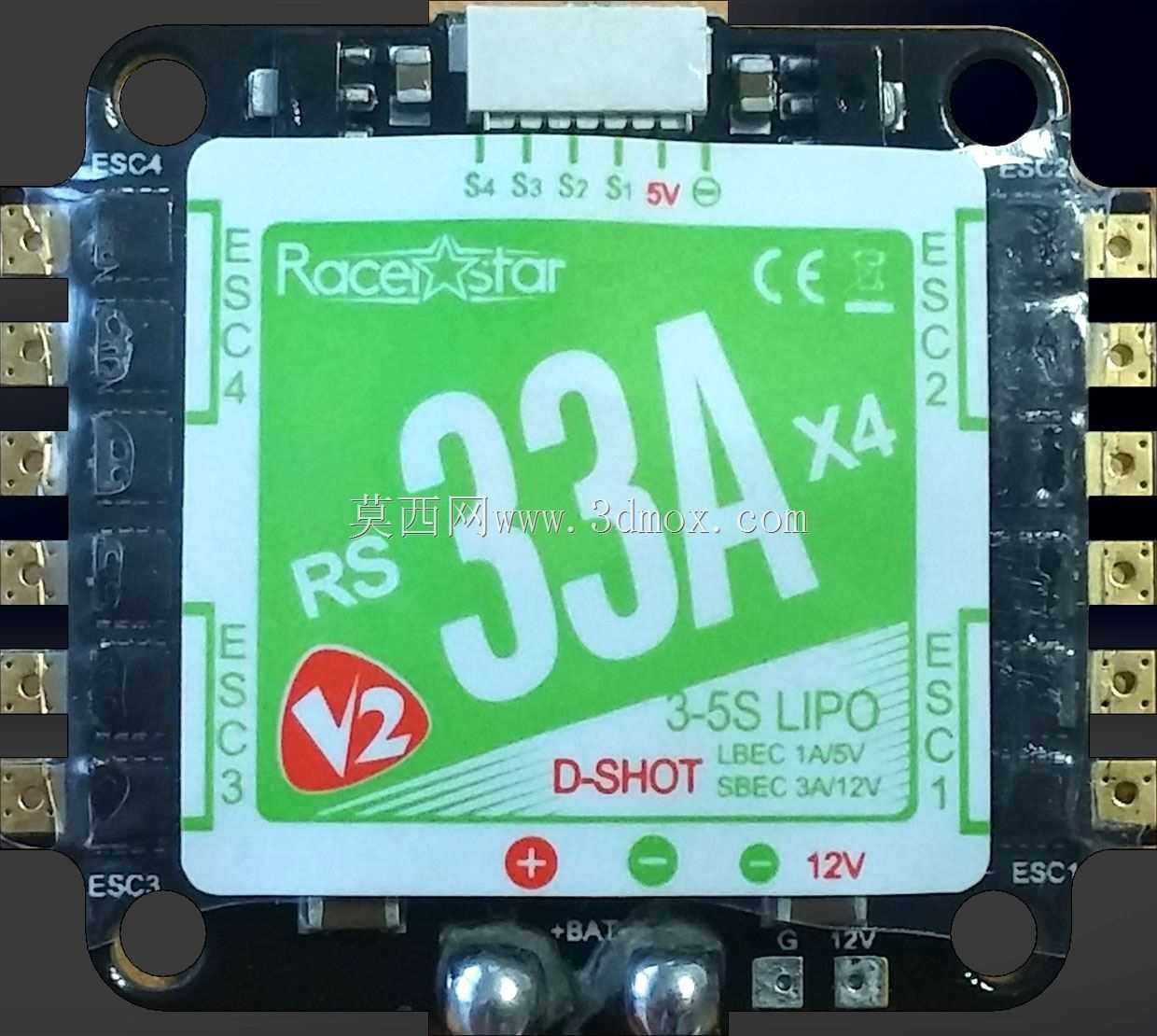

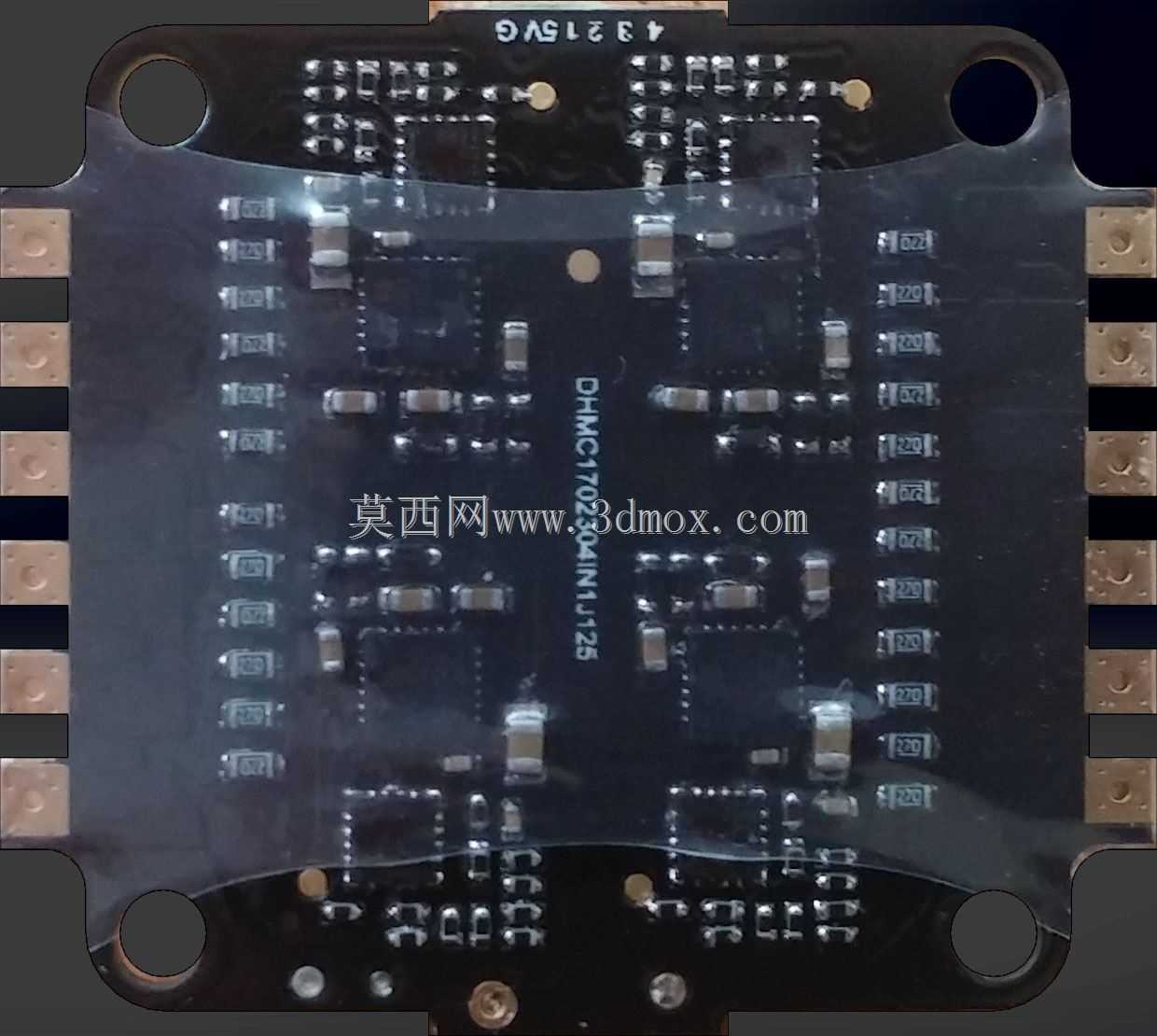

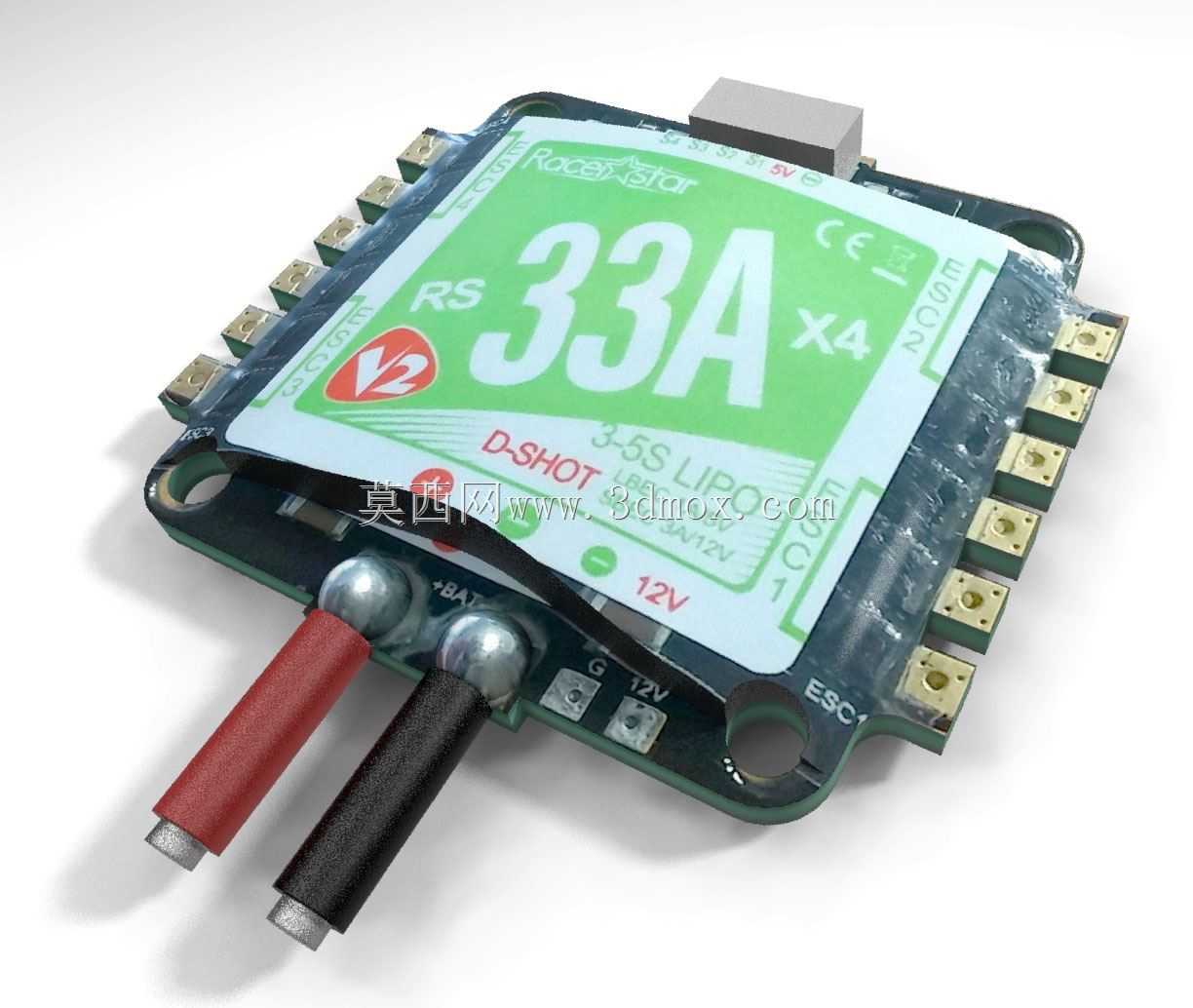

这款四合一电调是专为FPV穿越类赛车设计的核心动力控制部件，主要应用在小型竞速FPV载具、室内外穿越赛车的动力系统中，承担着将飞控输出的控制信号转化为电机驱动功率的核心作用，能够同时为四台无刷电机提供独立的调速控制，是FPV赛车动力链路里不可或缺的关键组件。在实际使用场景中，这类电调需要适配3-5S锂聚合物电池的供电范围，支持D-SHOT数字信号协议，能够实现毫秒级的动力响应，满足竞速场景下赛车急加速、急减速、快速变向的动力输出需求，同时集成的四合一设计能够大幅简化赛车内部的布线结构，减少多余线路带来的重量冗余与信号干扰问题。从产品功能特性来看，该电调单路持续输出电流可达33A，能够支撑高KV值无刷电机在满油门状态下的持续功率输出，板载集成了电源滤波、信号解调、MOS管驱动、过流保护等功能模块，供电输入端预留了大电流焊盘，可直接焊接大线径动力电源线，输出端对应四个电机的焊盘采用对称排布设计，方便四个电机的动力线就近焊接，减少线路长度带来的内阻损耗。在设计思路上，这款电调采用了方形叠层安装的结构方案，整体外形为规整的方形板状结构，四个角预留了标准的安装孔位，安装孔距匹配主流FPV赛车飞控塔的堆叠安装标准，能够直接和飞控、图传等部件通过铜柱堆叠固定，最大化利用赛车机身内部的堆叠空间，减少横向空间占用。板上的功率MOS管采用贴边排布设计，配合板基的铜箔散热层，能够在持续大电流输出时将热量快速传导到外界空气，避免长时间满负荷工作出现过热降频的问题。信号接口采用侧插式排针设计，和上层飞控的连接只需要一根短排线即可完成，避免了飞线带来的信号干扰与安装不便。从安装边界来看，电调整体厚度控制在较低的范围，堆叠安装后不会占用过多的纵向空间，能够适配不同尺寸的FPV赛车机架安装需求，输入端的电源焊盘与电容位置做了凸起避让，不会和上层安装的飞控部件产生结构干涉，输出端的电机焊盘分布在板卡四个侧边，焊接完成后电机线可以直接顺着机架机臂方向走线，不会出现线路弯折挤压的问题。板上还预留了12V BEC输出焊盘，能够为飞控、图传、摄像头等外设提供稳定的供电输出，不需要额外搭载独立的降压模块，进一步简化整机的供电布线。整体结构设计充分考虑了FPV赛车轻量化、紧凑化、高可靠性的使用需求，在有限的板卡空间内集成了四路独立的电调功能，同时兼顾了散热性能、安装便利性与布线合理性，能够适应竞速飞行过程中频繁的大电流输出、振动冲击等复杂工况。
