手动式小型压条作业压力机结构设计

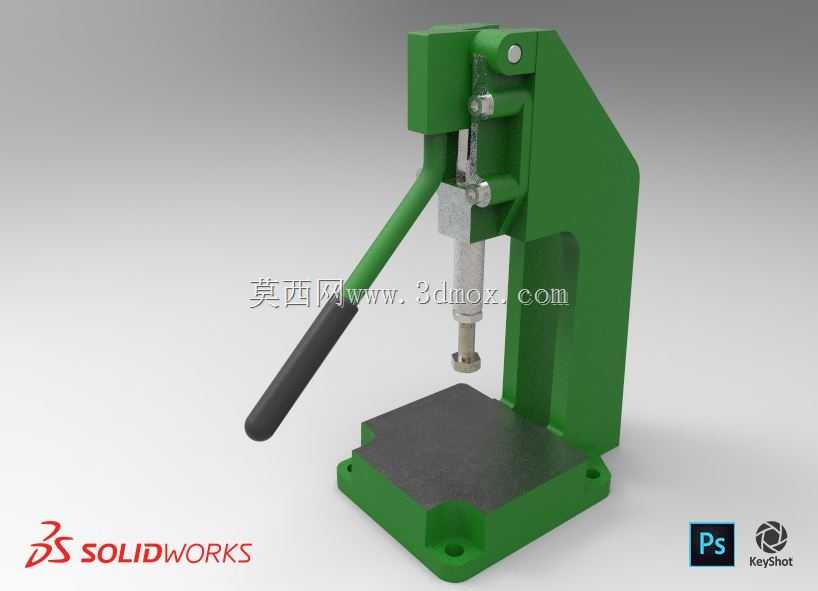

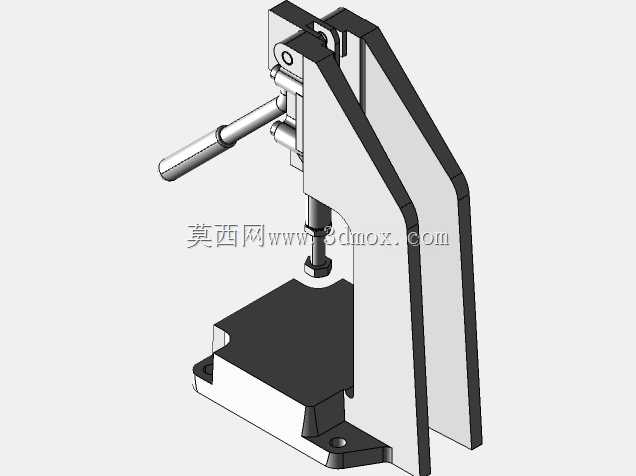

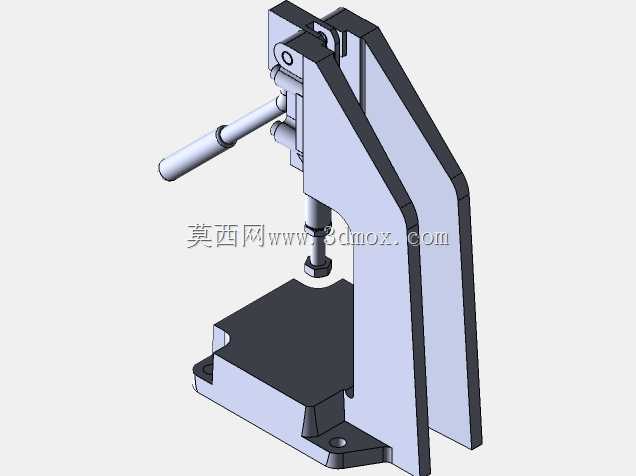

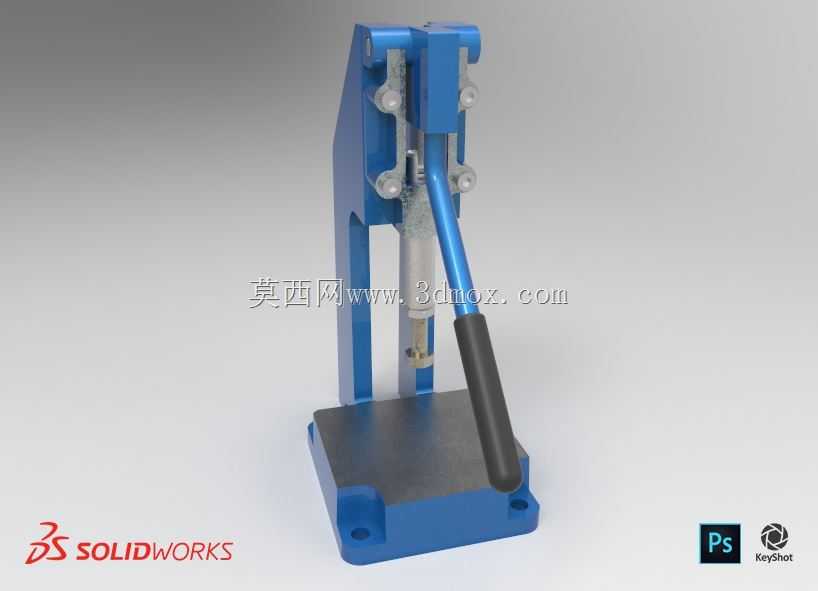

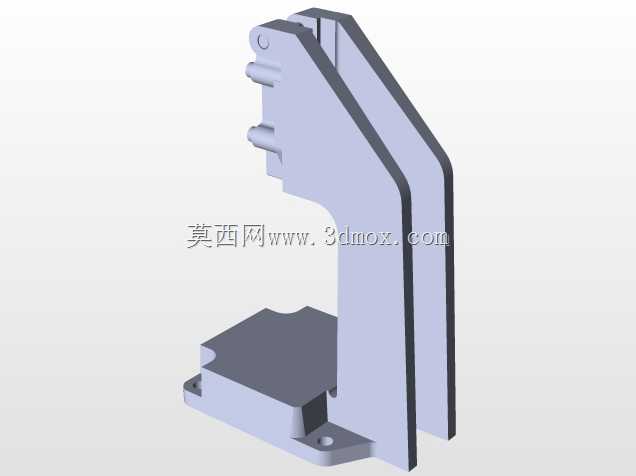

这款手动压条机是面向小批量零部件加工、装配场景设计的台式手动施压设备，主要应用于电子元器件引脚压装、小型五金件铆接、薄金属条压弯定型、塑胶件压合装配、线束端子压接等轻载施压作业场景，在小型五金加工门店、电子装配作坊、产品打样实验室、维修工位中十分适用，无需外接气源或电源即可完成作业，对作业场地的配套条件要求极低。设备整体采用C型开式悬臂结构，这种结构的核心优势是作业区域三面开放，操作人员取放工件时不会被结构件遮挡干涉，能够适配不同长宽尺寸的条状、块状工件，不会因为工件伸出底座范围而无法完成压合作业。底座采用加厚铸铁式平台设计，平台表面做了平整磨削处理，保证放置工件时的水平度，底座四角预留了安装固定孔，可以根据使用需求将设备直接固定在工作台面上，避免大力施压时设备出现偏移晃动，提升作业过程的稳定性。施压操作部分采用杠杆增力结构设计，长手柄搭配黑色防滑握持套，操作人员施加较小的握力即可在压头端获得数倍的输出压力，能够满足大部分轻载压合作业的力度需求；压头部分采用可伸缩导向结构，保证施压过程中压头始终垂直向下，不会出现偏斜导致工件压坏或者压装错位的问题，压头端部预留了工装安装位，可以根据不同的作业需求更换平压头、铆接头、成型压头等不同的工作端头，拓展设备的适用范围。设备的整体外形紧凑小巧，占地面积仅相当于普通台式台钳的大小，不会占用过多的工作台空间，机身主体采用一体式铸造结构搭配加强筋设计，在控制整体重量的同时保证机身的结构刚性，长期承受施压载荷也不会出现机身变形、开裂的问题。设计过程中重点考虑了手动操作的人机工程学，手柄的握持高度、操作行程都适配普通成年人坐姿操作的舒适区间，长时间重复作业也不容易产生操作疲劳，同时在结构上做了防夹手设计，压头的运动区域和手柄的铰接位置都做了安全距离预留，避免操作过程中夹伤操作人员的手指。设备的安装边界十分友好，不需要复杂的安装调试流程，开箱后将底座固定在平整工作台面上即可投入使用，日常维护仅需要定期在铰接位置、导向压头位置加注少量润滑脂即可，没有复杂的维护保养要求，十分适合小规模生产、维修打样类场景使用。
