带自动装卸臂的立式气压压力加工设备

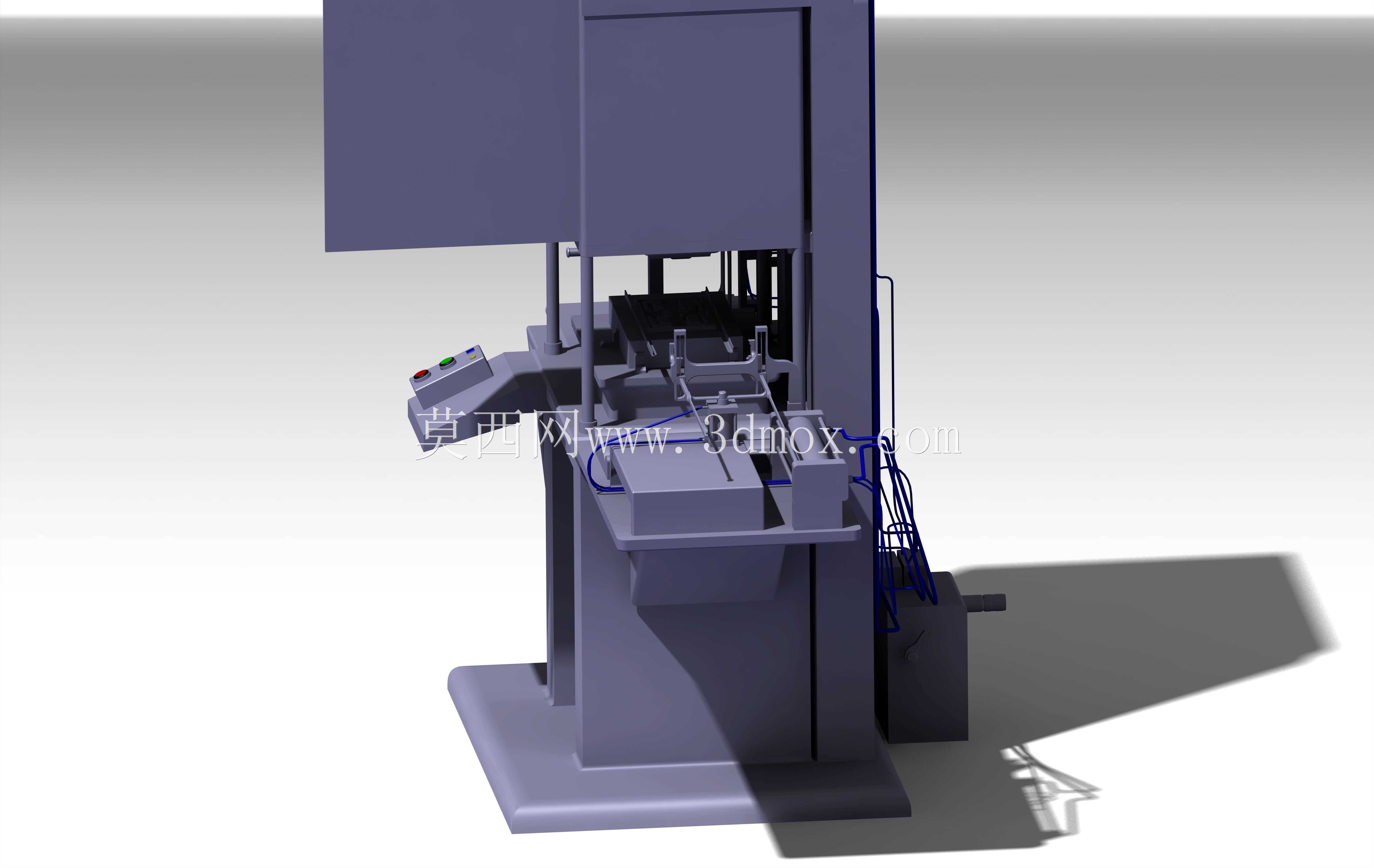

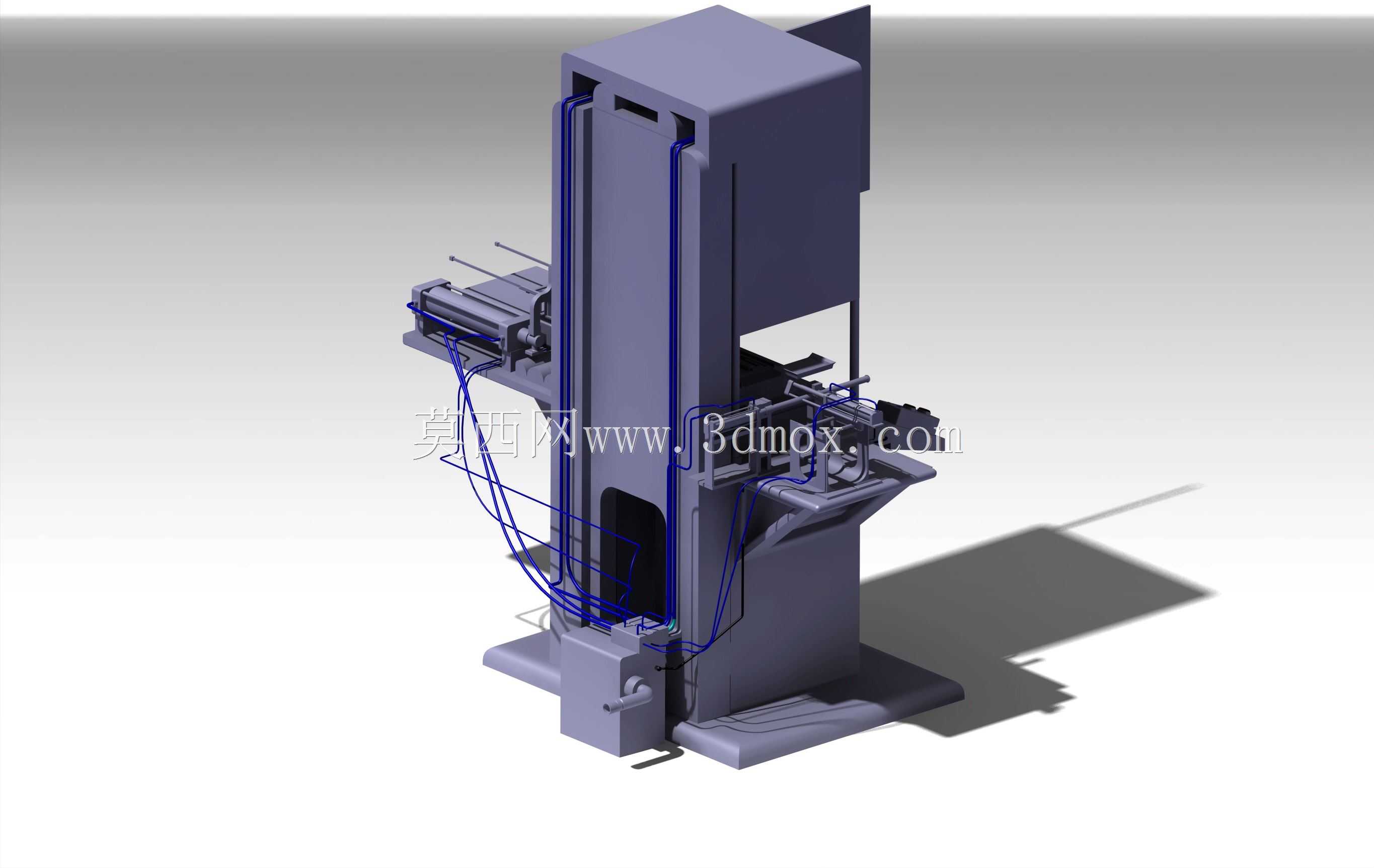

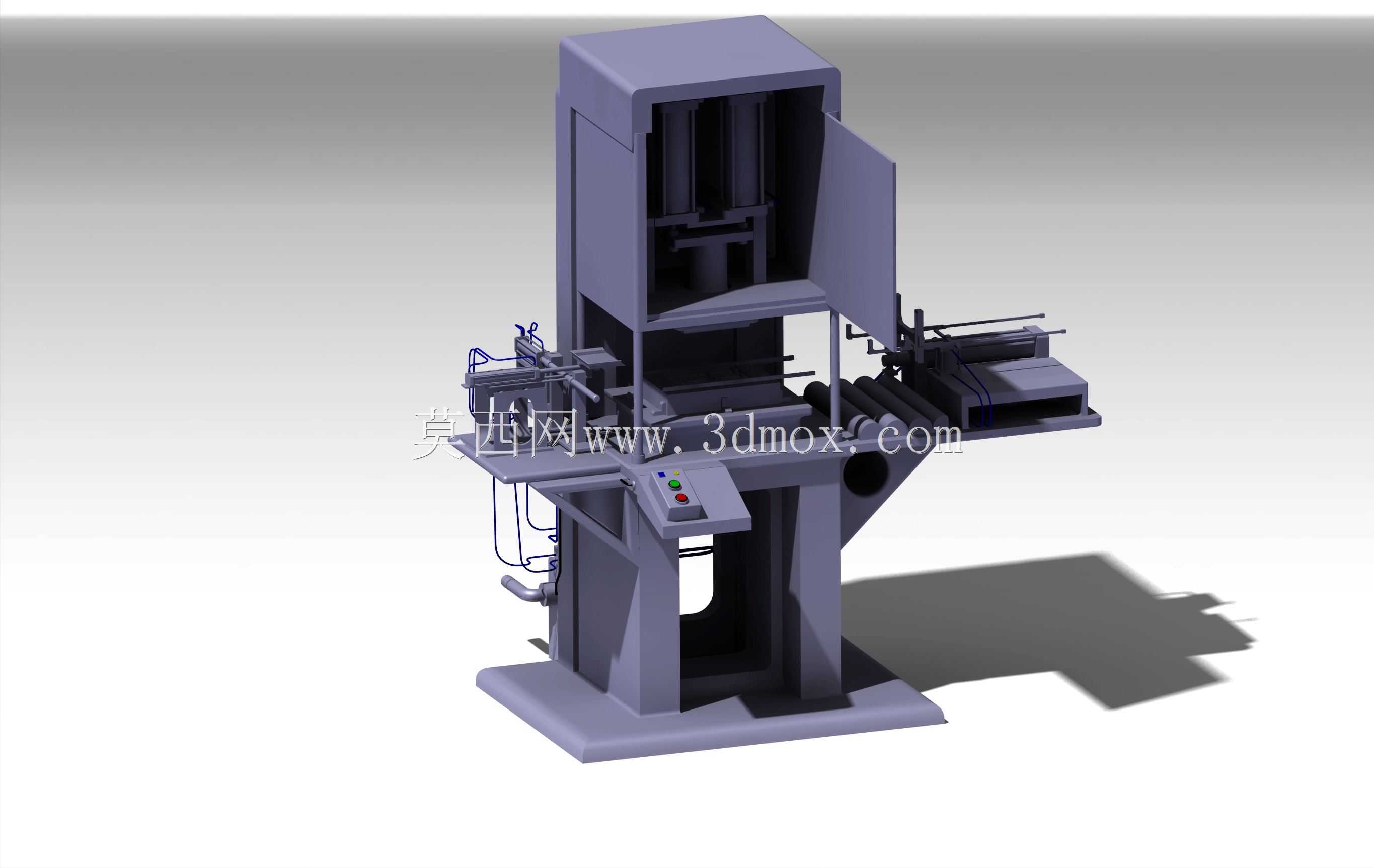

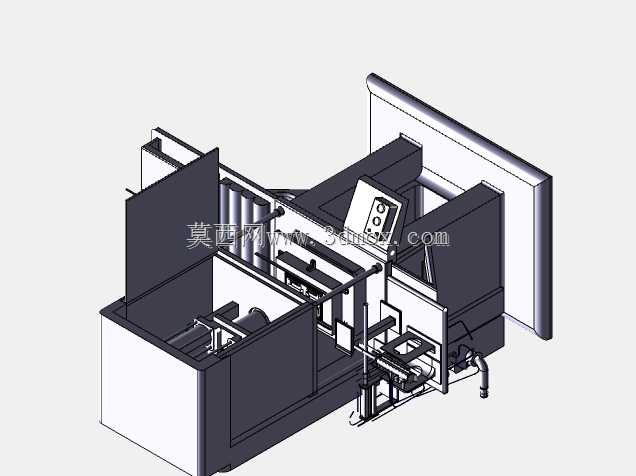

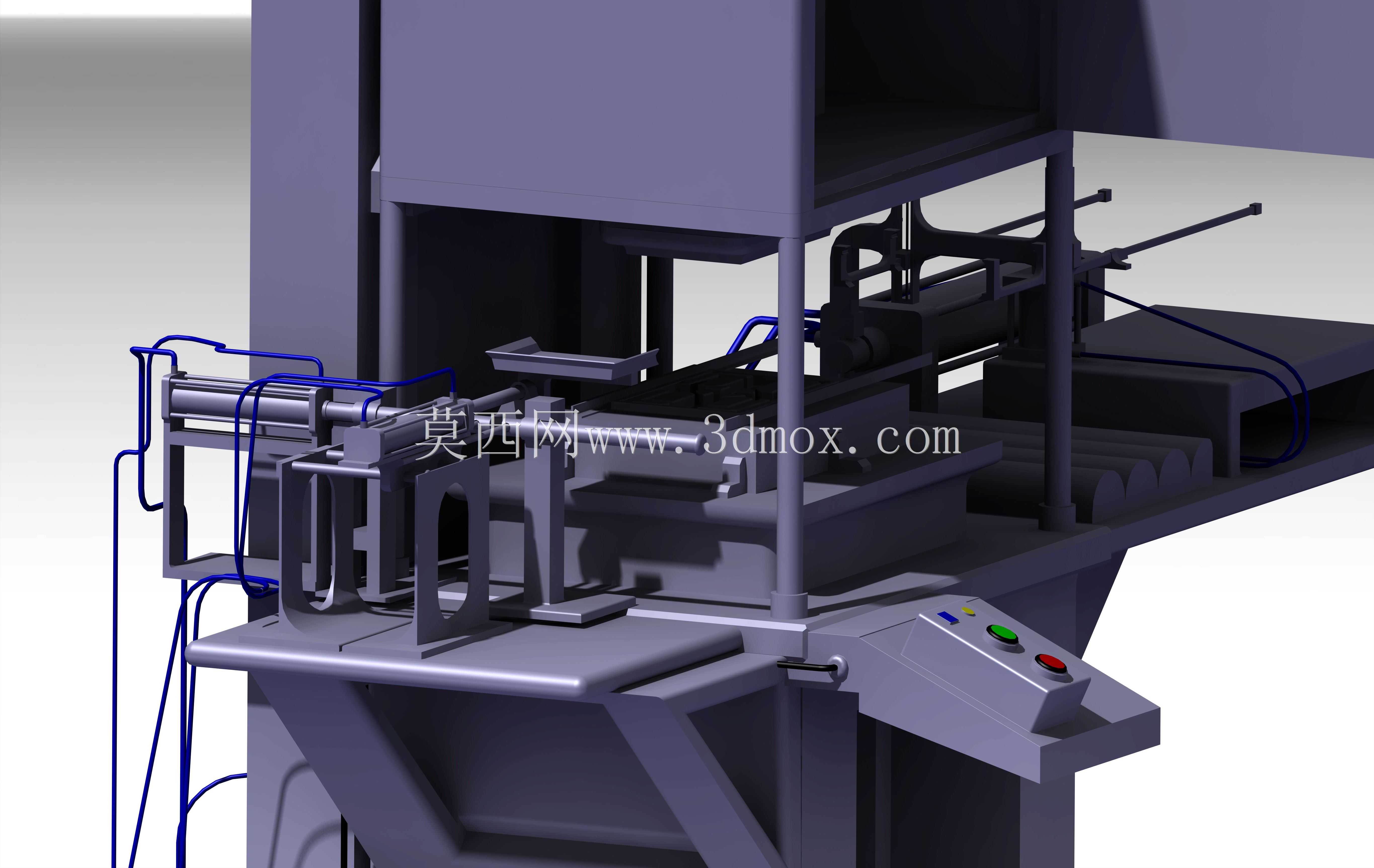

这款带自动装卸机构的立式气压压力加工设备，主要面向中小型零部件的压装、冲压、铆接等压力加工场景，常见于电子元器件组装、小五金件成型、汽配小零件压合、家电零部件装配等生产环节，适配中小批量多品种的柔性生产需求，可替代传统人工上下料的单工位压机，大幅降低操作人员的重复劳动强度，同时规避人工上下料过程中肢体伸入加工区域的安全隐患。设备采用立式框架式主体结构，整体重心落于底部方形安装底座上，底座预留标准地脚安装孔位，可直接固定于车间硬化地面或配套生产工作台面，安装时需保证底座水平度偏差不超过千分之二，避免长期运行过程中因受力偏载导致立柱导向磨损加剧。设备主体的承压框架采用封闭式箱型立柱设计，上部集成气压驱动的压合执行单元，压头行程可根据加工工件的高度需求进行调节，压合工位前方设置可开合的安全防护门，设备运行时防护门处于闭合状态，防止加工过程中碎屑飞溅或工件飞出伤人。设备侧方集成的自动装卸臂采用直线导轨导向搭配气动夹爪的结构，可完成待加工工件从进料工位到压合工位的自动转运，以及加工完成后工件从压合工位到出料工位的自动卸料，整套装卸动作与压合主机的动作逻辑互锁，只有当压头回到上限位、安全防护门完全开启时，装卸臂才会进入压合工位完成取放料动作，避免运动部件发生干涉。操作面板设置在设备前部伸手可及的位置，集成了启动、停止、急停按钮以及压力调节、行程设置的控制元件，操作人员可快速完成参数调整与设备操控。设备的气动管路全部采用标准化快插接头布置，沿设备框架侧边规整排布，既方便日常维护时的管路检修更换，也避免管路外露被工件剐蹭造成破损漏气。整体结构设计兼顾了刚性需求与操作便利性，压合作业区域预留了足够的工装安装空间，可根据不同的加工需求更换对应的压头与定位夹具，无需对设备主体结构进行大幅改动，即可快速切换加工品类，适配离散制造场景下的多品类加工需求。
