优化款钳式焊接接地导电夹具结构

这款钳式焊接接地夹是电焊作业场景中不可或缺的导电连接辅具，主要应用于手工电弧焊、气体保护焊、氩弧焊等各类常规焊接作业场景，承担着将焊接回路与待焊工件可靠连通、形成完整焊接电流通路的核心作用，是保障焊接过程电流稳定、避免引弧困难、焊接电弧漂移、工件局部烧蚀等问题的关键配件。在船舶修造、钢结构加工、五金制品焊接、现场设备维修等各类涉及电焊作业的场景中，这类接地夹都有着极高的使用频次，其性能直接影响焊接作业的效率与最终焊缝成型质量。

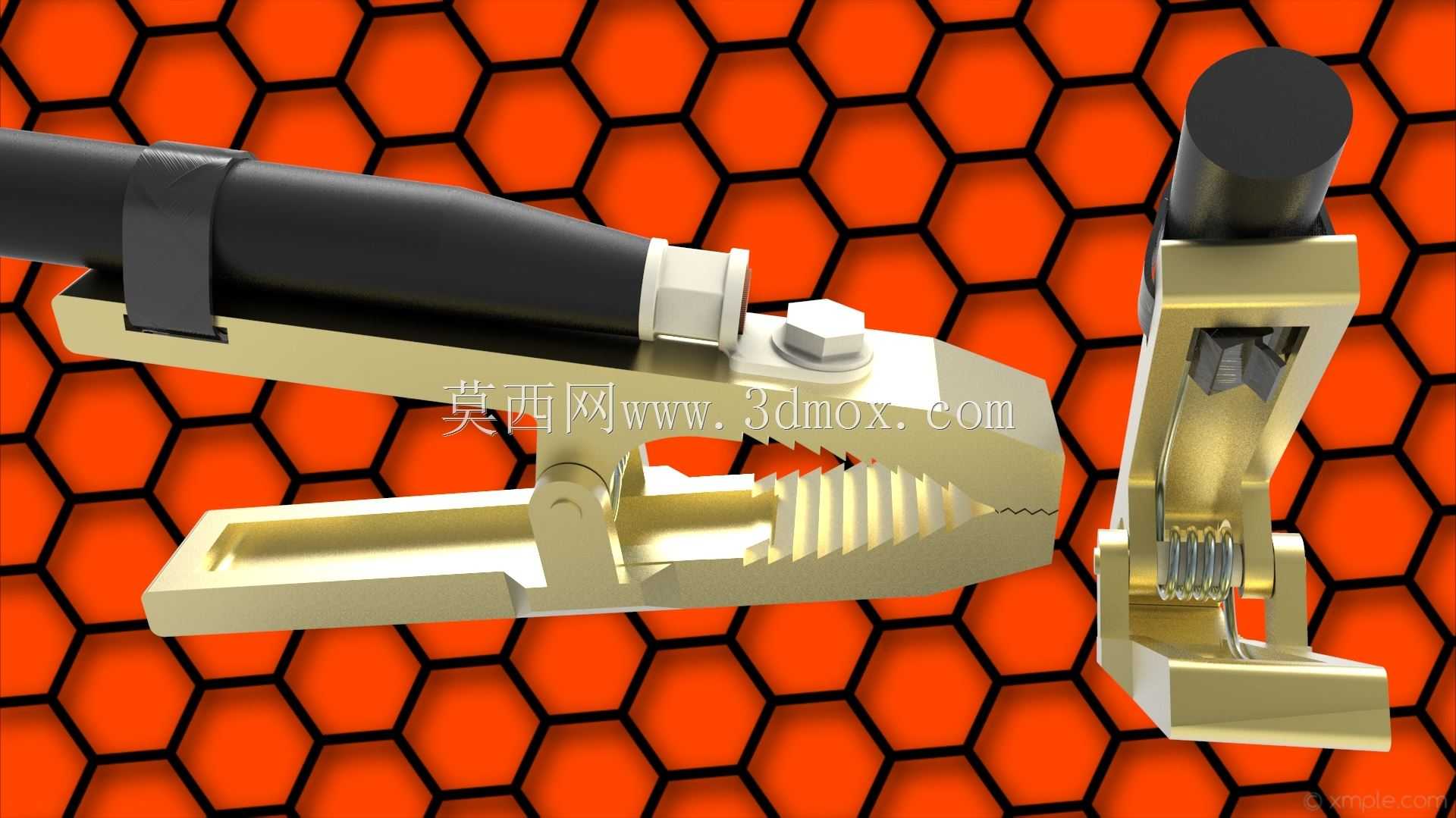

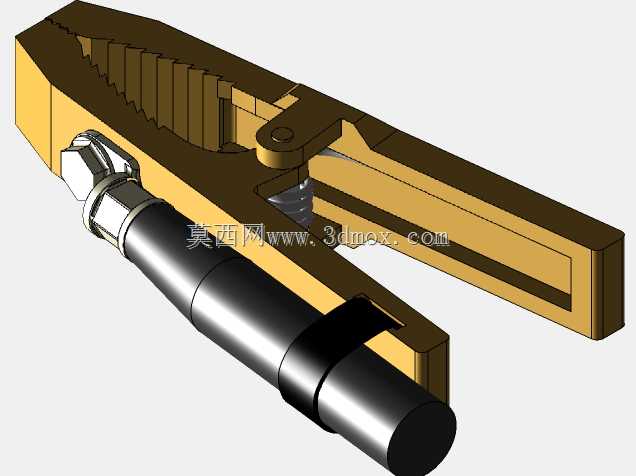

从功能特性来看，这款接地夹采用了全铜质夹体作为核心导电结构，铜材优异的导电性能可以最大程度降低回路接触电阻，减少大电流焊接过程中的发热损耗，避免长时间作业时夹体过热烫手、绝缘层老化加速的问题。夹口位置设计了交错排布的锯齿形咬合齿，当夹体夹持在工件表面时，锯齿可以刺破工件表面常见的氧化层、锈迹、油漆涂层等非导电覆层，让夹体与工件金属基材直接紧密接触，保证导电接触的可靠性，避免因接触不良产生的接触点打火、工件表面灼伤问题。夹体铰接位置内置了复位弹簧，弹簧提供的夹持力经过精准调校，既可以保证单手操作时能够轻松开合夹头，又能在夹持后提供足够的压紧力，即便是夹持在有一定坡度、或者表面存在轻微凹凸的工件上，也不会因为焊接线缆拖拽、工件移位出现夹头松脱的情况。夹体尾部设计了专用的线缆压接结构，可以适配不同线径的焊接电缆，压接位置做了防松脱的咬合结构，避免大电流作业时线缆因为拉扯、发热出现与夹体脱离的问题。夹体外侧套装了耐高温的绝缘橡胶护套，护套表面做了防滑纹理设计，既可以避免作业人员误触带电夹体发生触电风险，也能在手持调整夹头位置时提供足够的摩擦力，同时橡胶材质可以抵御焊接过程中飞溅的高温焊渣，避免夹体被焊渣粘附损伤，延长夹体的使用寿命。

从设计思路来看，这款接地夹针对传统接地夹常见的接触电阻大、夹持力不足、咬合齿易磨损、线缆连接易松脱等痛点做了针对性优化。夹头的开合角度做了合理加大，可以适配不同厚度的工件夹持需求，无论是薄至几毫米的钣金件，还是厚度数十毫米的型钢构件，都能实现稳定夹持。夹体的整体外形做了流线型优化，没有突出的尖锐棱角，避免在车间拖拽线缆时勾挂周边的工件、管线。整体结构采用铰接式杠杆结构，力臂比例经过反复调校，实现了操作力与夹持力的最优平衡，长时间反复开合操作也不会让操作人员产生手部疲劳。在安装边界方面，这款接地夹的整体尺寸适配常规焊接作业的操作空间需求，夹体闭合状态下的整体轮廓紧凑，即便是在狭窄的构件缝隙、设备内部维修等空间受限的作业场景中，也能顺利完成夹持固定。夹尾的线缆安装位置预留了足够的操作空间，无论是采用压接还是螺栓紧固的方式连接线缆，都可以方便完成操作，不需要额外借助特殊工具。绝缘护套与金属夹体的配合做了卡槽式固定设计，护套安装后不会因为反复弯折、高温烘烤出现移位、脱落的问题，全程保障绝缘防护的可靠性。
