屏蔽式DR125系列贴片电感结构设计

在消费电子、工业控制、车载电子等各类电路板卡的设计场景中，电源回路的电磁干扰抑制一直是硬件研发阶段的核心考量点，贴片功率电感作为DC-DC回路的核心储能、滤波元件，其结构合理性直接决定了板卡的电磁兼容性能与长期运行稳定性。本次设计的屏蔽式贴片电感，针对高密度贴装电路板的应用需求做了全维度的结构优化，能够适配回流焊、波峰焊等主流SMT贴装工艺，可广泛应用在便携数码产品供电模块、工控板卡电源回路、车载娱乐系统供电端、智能家居主控板等场景中，承担储能续流、高频噪声滤除、纹波抑制的核心功能，有效降低电源回路的电磁辐射，避免板上高频信号对周边敏感器件造成干扰。

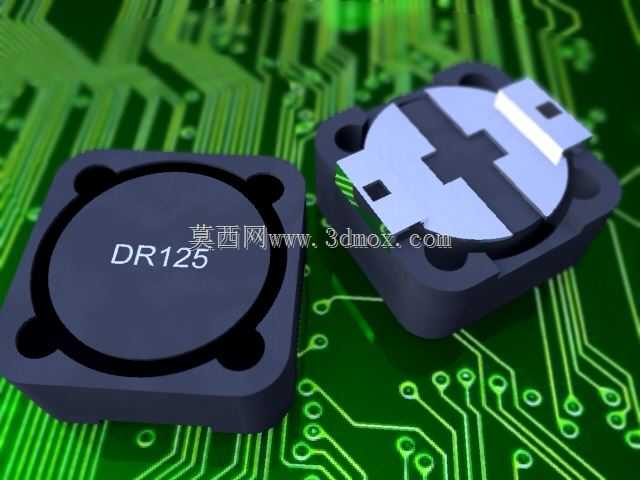

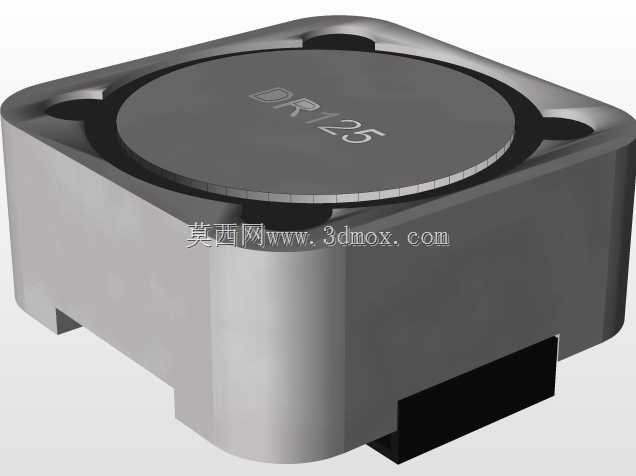

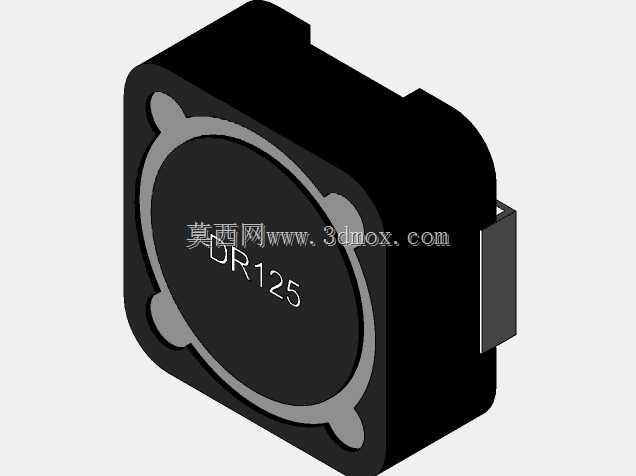

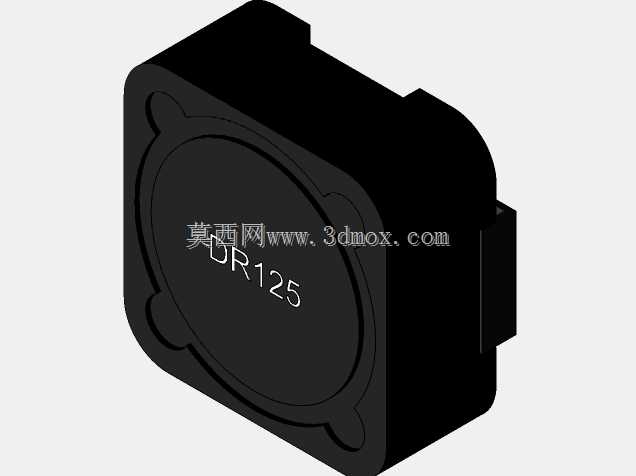

这款电感采用带磁屏蔽罩的封闭式结构设计，区别于传统开敞式功率电感，外部的屏蔽结构能够将线圈产生的交变磁场约束在磁体内部，大幅降低漏磁对周边电路的影响，尤其适合元件排布密度极高的紧凑型电路板使用。产品外形采用方形切角基座设计，基座四个角设置有内凹定位结构，在SMT贴装过程中能够配合吸嘴完成精准取放，同时底部的焊端采用大面积平贴设计，焊接后与PCB焊盘的接触面积充足，既能够保证焊接牢固度，也能降低焊接后的接触电阻，提升大电流工况下的载流能力。

设计过程中重点考量了安装边界的适配性，产品整体外形尺寸严格控制在12.5×12.5×6.0mm，焊端位置的间距符合行业通用的贴片元件封装规范，硬件工程师在做PCB Layout时可以直接调用对应封装，无需额外调整焊盘尺寸，能够有效缩短研发阶段的封装适配周期。磁体部分采用高磁导率的合金磁材压制而成，线圈绕制在磁芯内部后通过封装胶与屏蔽结构固化为一体，既提升了整体结构的机械强度，也能够在震动、高低温循环等严苛工况下避免线圈移位、磁芯开裂等失效问题。顶部的标识区域清晰标注产品系列型号，方便生产过程中的物料分拣与售后维修阶段的元件识别，整体结构兼顾了电气性能、贴装便利性与长期使用可靠性，能够满足多数中小功率电源回路的元件选型需求。
