多规格2.54间距实验室万用印制电路板

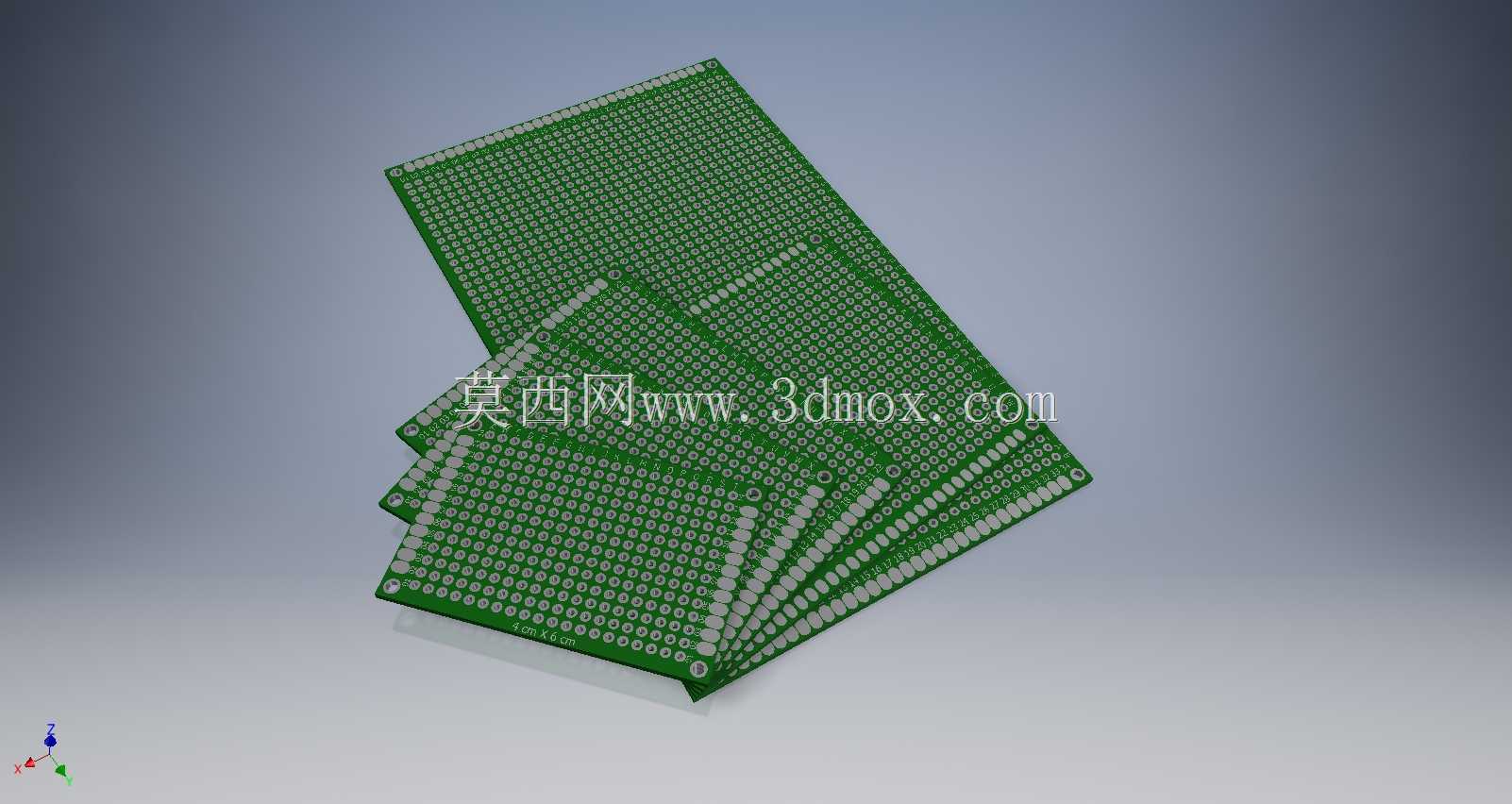

这类2.54mm标准栅格间距的万用印制电路板，是电子实验室、硬件研发场景中最常用的原型验证载体，主要服务于电路功能预研、学生课程设计、小批量功能样机搭试、故障电路模拟复现等场景，无需提前定制专属PCB版图，工程师可根据电路设计需求直接在板面上插接直插式电子元器件，通过焊锡完成引脚固定与线路连通，大幅缩短前期功能验证的周期，省去开板打样的等待流程与成本。

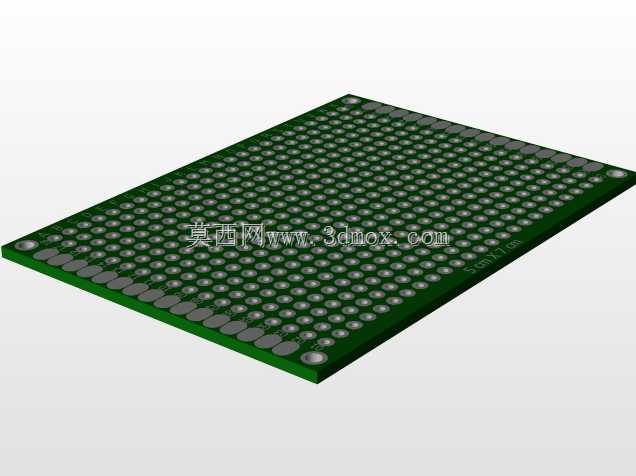

产品采用标准2.54mm孔位栅格设计，完全匹配市面上绝大多数直插封装元器件的引脚间距，涵盖常见的直插电阻、电容、二极管、三极管、双列直插集成芯片、接线端子、按键、接插件等常用电子元件，孔位采用金属化通孔工艺，内壁镀铜保证焊锡附着强度与导电可靠性，单孔可承受多次拆焊不易出现铜箔脱落问题，适配常规电子焊接的温度与操作强度。板面采用行业通用的绿色阻焊油墨印刷，既可以保护底层铜箔不被氧化、避免相邻线路意外短路，也能在焊接时帮助操作人员快速识别孔位栅格，降低焊错位置的概率。

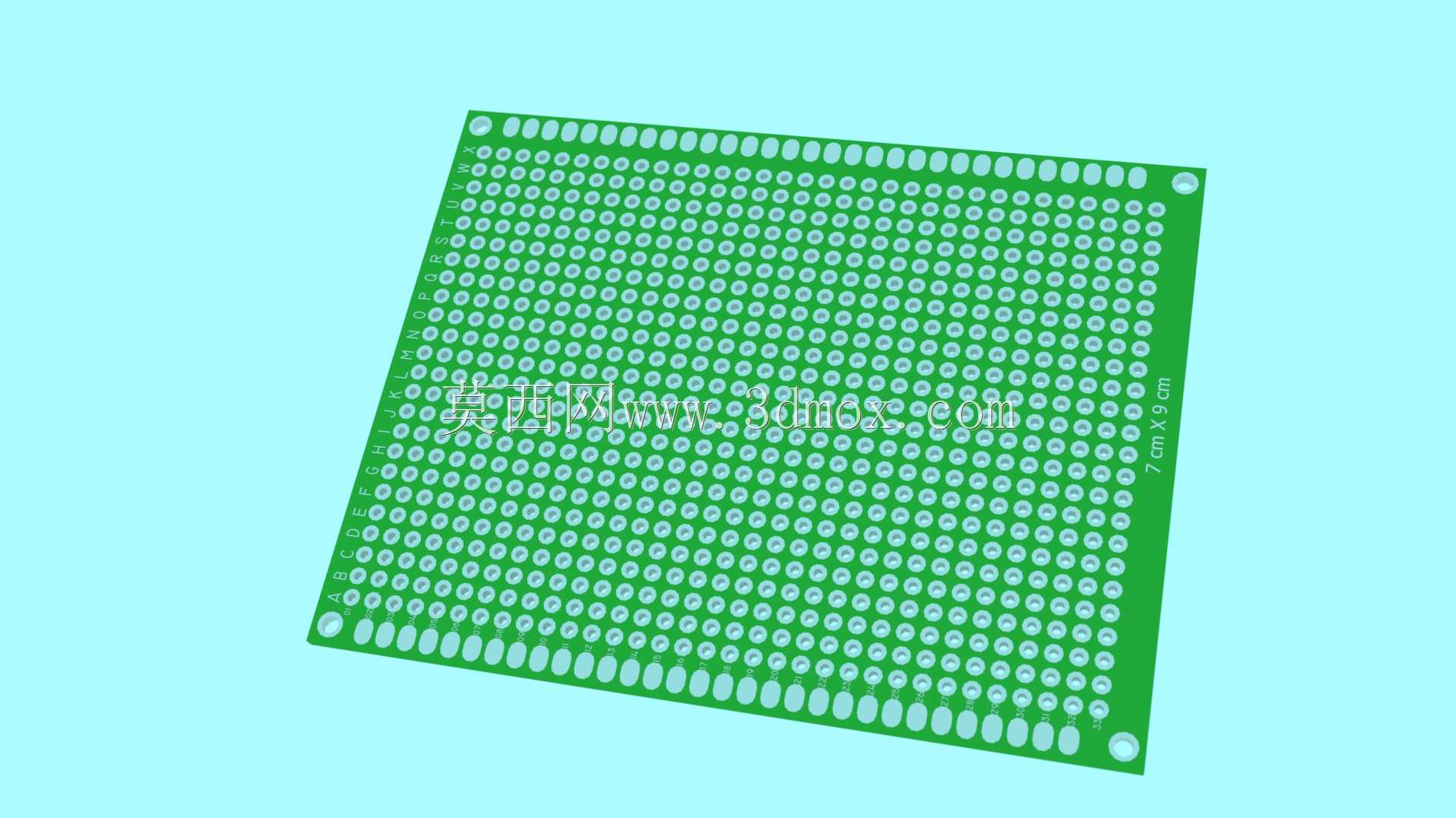

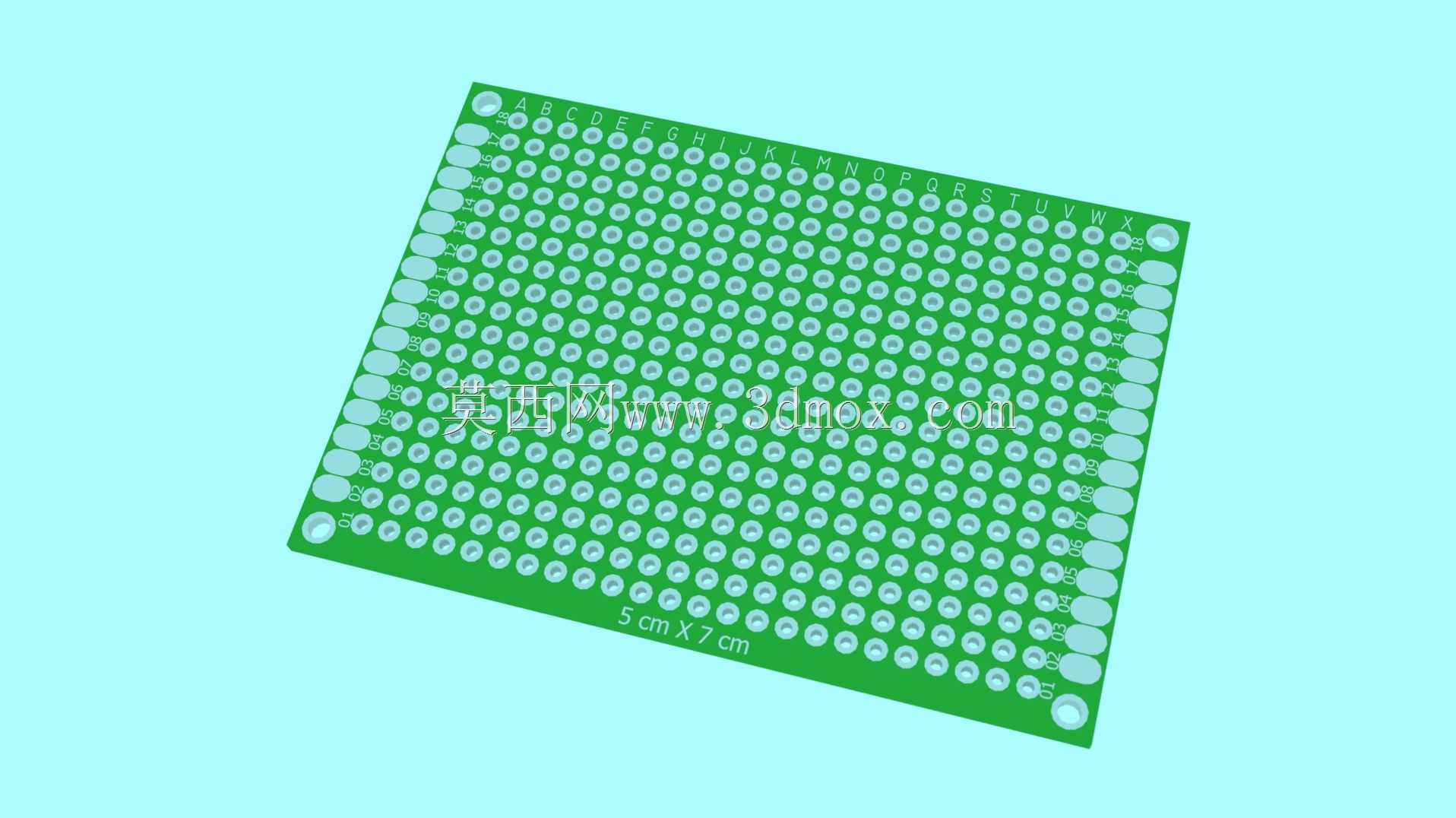

设计上覆盖了多种常用板面尺寸规格，可适配不同复杂度的电路搭试需求：小尺寸板面适合简单功能模块、单芯片最小系统的快速验证，占用工作台空间小，元器件排布紧凑；大尺寸板面可容纳多模块组合的复杂电路，支持电源模块、信号处理模块、驱动模块、接口模块的分区排布，预留足够的飞线与额外元件加装空间。板边预留了统一的安装固定孔位，匹配常规M3规格的固定螺丝，可直接安装在标准电子实验台架、塑料外壳、亚克力安装底座上，安装边界规整无突出毛刺，无需额外裁切加工即可直接投入使用。板基采用阻燃级FR-4环氧玻璃布材质，具备良好的绝缘性能与机械强度，焊接过程中不易出现基板受热变形、分层起泡的问题，可承受实验室常规操作中的轻微弯折、碰撞，满足日常反复搭试拆焊的使用强度要求。

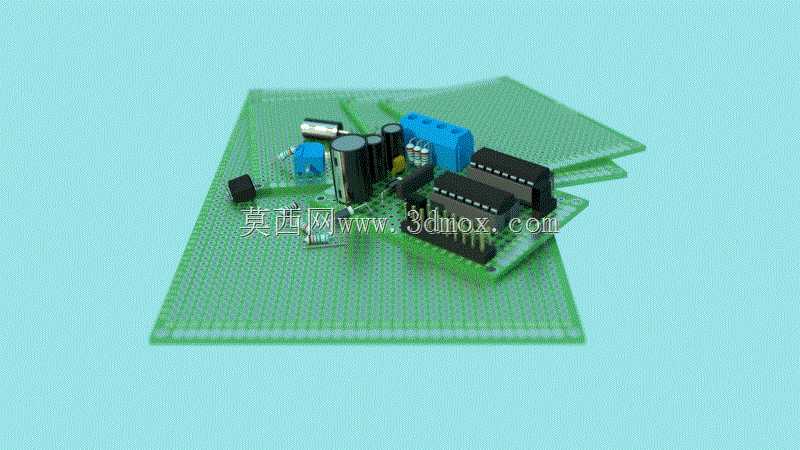

在实际使用过程中，这类万用板无需提前绘制PCB走线，工程师可边调试电路边调整元件位置，对于需要快速验证功能逻辑、临时修改电路参数的研发场景适配性极强，既可以通过焊锡直接连通相邻孔位完成短接线布线，也可以配合单芯铜线完成跨孔长距离走线，灵活度远高于定制印刷电路板，是硬件研发阶段不可或缺的基础搭试载体。
